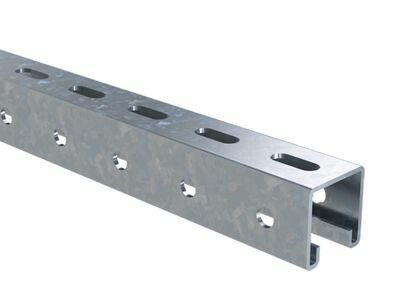

Профиль С-образный 41х41 L3000 толщ. 2.0мм гор. оцинк. ДКС BPV4130HDZ

С-образный профиль DKC (ДКС) BPV-41 41×41 мм - металлический элемент для сборки несущих конструкций в промышленной автоматике, освещении и кабельных системах. Профиль выполнен из горячеоцинкованной стали, обеспечивает долговечность в агрессивных средах и совместим с популярными крепёжными комплектами.

Назначение и область применения

С-образный профиль BPV-41 используется для создания жёстких несущих рам, кронштейнов и направляющих. Подходит для монтажа оборудования, где требуется надёжное крепление с возможностью регулировки по месту установки. Часто применяется в:

• системах подвесного крепления - для лотков, светильников, распределительных щитов;
• кабеленесущих трассах - как основа для фиксации кабельных каналов;
• конвейерных и производственных линиях - для монтажа опор, консолей и креплений;
• промышленном освещении - для подвеса светильников на шпильках через перфорацию.

Технические характеристики

• Размеры: 41 × 41 мм, длина 3000 мм
• Толщина стенки: 2,0 мм
• Материал: сталь оцинкованная (горячее цинкование)
• Цвет: серый
• Перфорация: с трёх сторон - позволяет крепить болтами, шпильками, хомутами с любой стороны профиля
• Ширина слота: 10,5 мм - соответствует стандартным крепёжным элементам типа BBD-21, BBP-21/41, ВВН-60, ВВН-70
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при повышенных температурах
• Защитное покрытие: горячее цинкование - устойчиво к коррозии, влаге, химическим воздействиям

Совместимость и монтаж

Произведён по стандартам серии B5 Combitech. Совместим со всеми крепёжными изделиями DKC, рассчитанными на слот 10,5 мм:

• Консоли: ВВН-60, ВВН-70
• Подвесы: BBD-21, BBP-21/41
• Крепёжные гайки, болты, зажимы с шагом 10,5 мм

Установка осуществляется путём закрепления профиля к стене, потолку или полу с помощью анкеров, дюбелей или сварки. Перфорация позволяет легко фиксировать оборудование без предварительного сверления - достаточно вставить крепёж в слот и затянуть.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и коррозионной стойкости для промышленного оборудования. Горячее цинкование соответствует ГОСТ 14918 и ISO 1461. Материал не выделяет токсичных веществ при нагреве, что делает его безопасным для использования в замкнутых помещениях и на объектах с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая прочность за счёт толщины 2 мм и формы С-профиля
• Удобство монтажа благодаря трёхсторонней перфорации - можно крепить с любого рабочего бока
• Долгий срок службы - цинковое покрытие защищает от ржавчины даже в сырых и химически активных средах
• Совместимость с широким спектром крепёжных решений DKC - снижает необходимость подбора специализированных деталей
• Не требует дополнительной антикоррозийной обработки после монтажа

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - хотя цинк устойчив к влаге, он не гарантирует герметичность
• Не рекомендуется применять в средах с высоким содержанием кислот (например, химические производства без защиты) - цинк может разрушаться при длительном контакте с pH ниже 5
• Максимальная нагрузка зависит от способа крепления; при использовании только одного крепёжного элемента в слоте допустимая нагрузка ограничена - необходимо использовать минимум два крепления на участке
• Не является несущим элементом для массивных конструкций без дополнительной жёсткости (например, без диагональных связей или поперечных перемычек)

Примеры использования

• Подвес светильника на шпильке через перфорированную стенку профиля - типовая схема в офисных и производственных помещениях
• Крепление кабельного лотка к стене с помощью двух параллельных профилей BPV-41 и крепёжа BBP-21/41
• Сборка рамы для распределительного щита с использованием четырёх профилей и уголков
• Монтаж конвейерной системы с подвижными платформами - профили служат направляющими для роликов и кронштейнов

Практические советы

• При заказе учтите, что длина профиля - 3000 мм. Для более длинных конструкций используйте стыковые соединители или сварку
• Для точного расположения креплений - используйте шаблон с шагом 50–100 мм между отверстиями, чтобы равномерно распределить нагрузку
• При работе с несколькими профилями - соблюдайте одинаковый ориентационный режим (слоты должны быть направлены в одну сторону) для удобства последующего монтажа
• Проверьте посадочный диаметр крепёжных элементов - они должны свободно входить в слот 10,5 мм без усилия
• При необходимости резки - используйте ножницы по металлу или углошлифовальную машину с диском для резки стали; после резки обработайте край напильником для удаления острых кромок
