Профиль перфорированный STRUT 41х21х500-2.5 ИЭК CLP1S-41-21-05-25 IEK

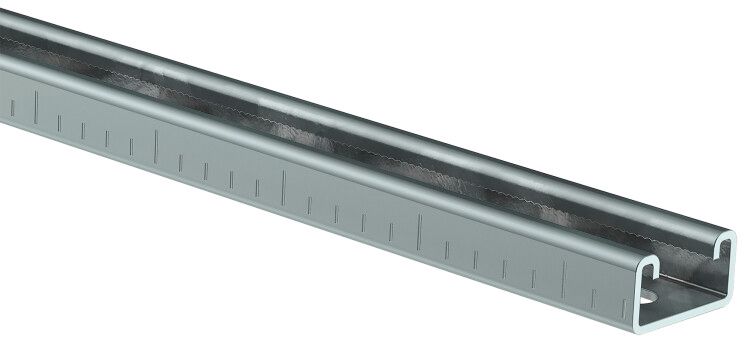

Профиль перфорированный STRUT 41x21x500-2,5 от IEK - это металлический несущий элемент из оцинкованной стали, предназначенный для сборки жёстких конструкций под кабельные трассы, оборудование и инженерные сети. Артикул clp1s-41-21-05-25 соответствует серии CLP и обеспечивает надёжную фиксацию с помощью винтовых соединений.

Назначение и область применения

Профиль перфорированный STRUT 41x21x500-2,5 используется для создания несущих конструкций в промышленных, коммерческих и объектных системах. Подходит для монтажа кабельных лотков, трубопроводов, воздуховодов, шкафов управления и другого оборудования. Применяется в цехах, на элеваторах, в трансформаторных подстанциях, вентиляционных камерах и других местах, где требуется прочная, модульная и легко адаптируемая система крепления.

Технические характеристики

• Размеры: 41×21 мм - внешние габариты; длина 500 мм
• Толщина стенки: 2,5 мм
• Материал: сталь оцинкованная - устойчив к коррозии
• Тип профиля: C-образный (С-профиль)
• Перфорация: задняя сторона с прямоугольными отверстиями 12,5×27 мм, боковые грани - круглые отверстия Ø10,5 мм
• Ширина слота: 22 мм - позволяет использовать стандартные канальные гайки и крепёж
• Способ монтажа: потолочный (также допускается вертикальная установка на стены)
• Огнестойкость: да - материал не поддерживает горение
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Соответствие нормам: ГОСТ 14918-80

Совместимость и монтаж

Профиль STRUT 41x21x500-2,5 совместим с комплектующими серии CLP: канальными гайками, полнонарезными болтами М6–М8, хомутами и кронштейнами. Для монтажа используются стандартные инструменты - отвёртки, гаечные ключи, дрели. Установка выполняется через отверстия в перфорации. Насечки на внутренних полках препятствуют сдвигу крепёжных элементов при нагрузке. Крепление к потолку осуществляется с применением анкеров или подвесов, подходящих по диаметру и несущей способности.

Безопасность и стандарты

Профиль соответствует требованиям ГОСТ 14918-80, что гарантирует механическую прочность и однородность материала. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности. Огнестойкость подтверждает безопасность при возникновении аварийных ситуаций. Материал не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая несущая способность благодаря толщине 2,5 мм и форме С-профиля
• Универсальная перфорация - возможность крепления в любом месте по длине
• Насечки на полках исключают проскальзывание крепёжа
• Оцинковка увеличивает срок службы и снижает потребность в обслуживании
• Легко комбинируется с другими элементами системы STRUT

Ограничения применения

Не предназначен для постоянного контакта с открытым пламенем или температур выше +100 C. Не рекомендуется для использования в агрессивных средах (например, соляные испарения, кислоты, щёлочи) - даже оцинковка имеет ограниченную устойчивость. Не следует применять в качестве несущего элемента для сверхтяжёлых конструкций без расчётного обоснования. Минимальный радиус изгиба не указан - гнуть профиль нельзя без специального оборудования.

Примеры использования

• Фиксация кабельных лотков в производственных залах
• Подвеска вентиляционных каналов под потолком
• Монтаж шкафов автоматизации на потолочных конструкциях
• Сборка рам для светильников и сигнализации
• Обустройство трасс для трубопроводов в технических помещениях

Практические советы

• При заказе учтите, что длина профиля - 500 мм; для длинных трасс используйте несколько элементов с соединением по торцу
• Выбирайте болты и канальные гайки с шагом резьбы M6/M8 - они идеально подходят под ширину слота 22 мм
• При монтаже на потолок проверьте несущую способность базовой конструкции - вес всей системы может достигать нескольких десятков килограммов
• Оцинкованная поверхность требует осторожности при резке - образуется острая кромка, её необходимо зачистить
• Артикул clp1s-41-21-05-25 - часть серии CLP от IEK; все комплектующие этой серии взаимозаменяемы между собой
