Сальник с двумя отверстиями IP55 - 08899 APC

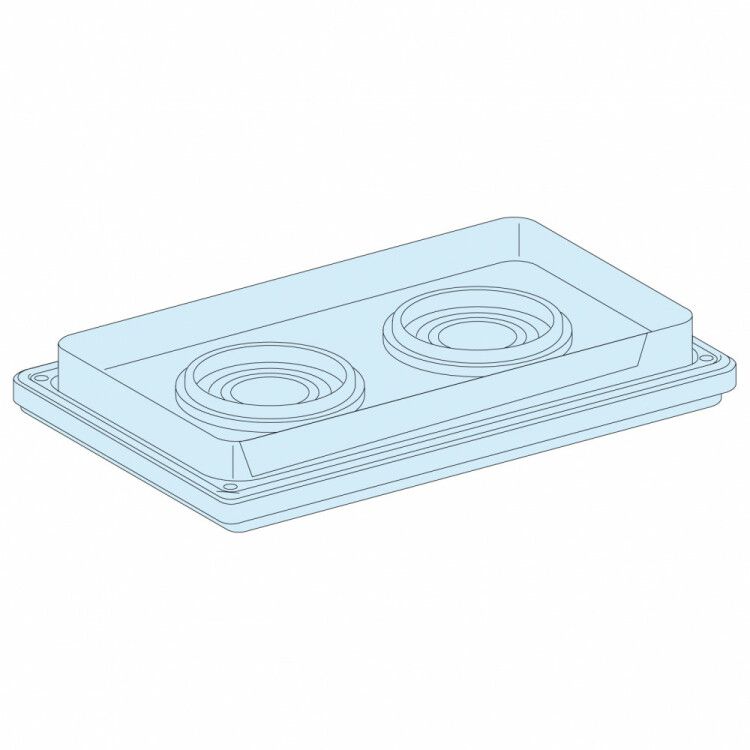

Панель сальниковая с 2 отверстиями диаметром 33–72 мм, IP55, Prisma Plus G от Schneider Electric - это комплектующее для герметичного ввода кабелей в шкафы управления, обеспечивающее защиту от пыли и ограниченного попадания воды. Применяется в составе систем Prisma G для надёжной изоляции проводов в промышленных условиях.

Назначение и область применения

Панель сальниковая с 2 отверстиями диаметром 33–72 мм, IP55, Prisma Plus G используется для герметизации кабельных вводов в металлические или пластиковые шкафы управления. Подходит для установки в низковольтных комплектных устройствах Prisma G, где требуется защита внутренней электроники от пыли и влаги. Область применения - промышленные объекты, цеха, насосные станции, системы автоматизации с требованием степени защиты IP55.

Технические характеристики

• Диаметр отверстий: 33–72 мм - позволяет пропускать кабели различного сечения, включая многожильные и гибкие провода;
• Количество отверстий: 2 - возможность одновременного ввода двух кабельных групп;
• Степень защиты: IP55 - защищает от пыли (не полностью, но в количестве, не нарушающем работу оборудования) и струй воды из любого направления;
• Материал: пластик - устойчив к коррозии, химически инертный, не проводит ток;
• Исполнение: глухая - не имеет внутренних механизмов, служит исключительно как фиксирующая и герметизирующая пластина;
• Покрытие поверхности: необработанная - поверхность матовая, без антикоррозийного или декоративного покрытия.

Совместимость и монтаж

Панель сальниковая с 2 отверстиями диаметром 33–72 мм, IP55, Prisma Plus G совместима с корпусами серии Prisma G, имеющими стандартную перфорацию под кабельные вводы. Устанавливается на предварительно подготовленное отверстие в стенке шкафа. Крепление осуществляется через болтовые соединения, предусмотренные конструкцией корпуса. Для герметизации используются стандартные сальники, которые вставляются в отверстия после продевания кабеля - сама панель лишь фиксирует их положение.

Безопасность и стандарты

Соответствует требованиям IEC 60529 по классификации степени защиты IP55. Произведено в соответствии с нормами безопасности для электрооборудования низкого напряжения. Не содержит опасных материалов, соответствует RoHS. Работает в температурном диапазоне, указанном для серий Prisma G - от -25C до +60C.

Преимущества

• Универсальный диапазон отверстий - один элемент заменяет несколько моделей с фиксированным диаметром;
• Высокая механическая прочность пластика - выдерживает нагрузки при монтаже и эксплуатации;
• Простота установки - не требует специальных инструментов, легко интегрируется в существующую сборку шкафа;
• Подтверждённая совместимость с продуктами Schneider Electric - гарантия долговечности и надёжности в комплексе с другими элементами Prisma G.

Ограничения применения

• Не предназначен для использования в средах с постоянным контактом с водой - IP55 не обеспечивает герметичность при погружении;
• Не работает с кабелями меньшего диаметра менее 33 мм - возможен люфт, снижающий эффективность герметизации;
• Не подходит для высокочастотных или радиочастотных сигналов - не экранирует помехи;
• Не рекомендовано применение в зонах с агрессивными химическими веществами - материал не рассчитан на контакт с растворителями, кислотами или маслами.

Примеры использования

• Ввод силовых кабелей в распределительный шкаф Prisma G на заводе;
• Герметизация кабелей датчиков и исполнительных устройств в системах автоматизации;
• Фиксация кабелей управления в шкафах насосных станций;
• Обустройство вводов в шкафы управления конвейерными линиями.

Практические советы

• Перед монтажом убедитесь, что внешний диаметр кабеля находится в пределах 33–72 мм - слишком тонкий кабель потребует дополнительной фиксации;
• Используйте сальники того же бренда (Schneider Electric) - они гарантированно подходят по форме и плотности посадки;
• Проверьте соответствие толщины стенки шкафа - панель должна плотно прилегать без деформаций;
• При необходимости герметизации нескольких кабелей - используйте оба отверстия равномерно, чтобы не перегрузить одну сторону шкафа;
• После монтажа протестируйте герметичность - подайте слабый поток воздуха или воды на место ввода, наблюдая за утечками.
