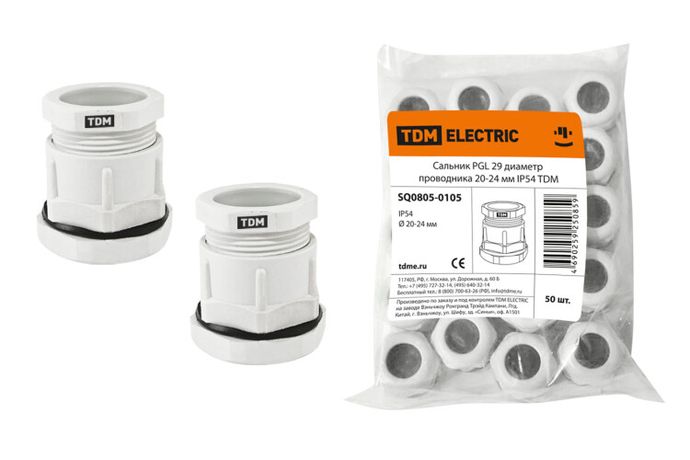

Сальник PGL 29 диаметр проводника 20-24 мм IP54 | SQ0805-0105 TDM

Сальник PGL 29 от TDM ELECTRIC (артикул sq0805-0105) предназначен для герметичного ввода кабелей в корпуса оборудования, обеспечивая защиту от пыли и влаги при сохранении механической прочности места прохода.

Назначение и область применения

Сальник PGL 29 используется там, где требуется надёжная герметизация точки входа кабеля в электрооборудование. Он защищает внутренние компоненты от попадания пыли, влаги и внешних воздействий, одновременно предотвращая перегиб и механическое повреждение провода.

Области применения:

• Электрощиты и распределительные устройства
• Промышленное оборудование - станки, конвейеры, насосы
• Объекты энергоснабжения и автоматизации
• Закрытые помещения с повышенной запылённостью или влажностью

Технические характеристики

• Диаметр кабеля: 20–24 мм - подходит для средних по размеру силовых и сигнальных кабелей
• Резьба: PG 29, шаг 2 мм, длина резьбы 9 мм - стандартизированная европейская резьба для плотного соединения с металлическими или пластиковыми корпусами
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию вредного количества пыли) и брызг воды со всех сторон
• Материал корпуса: нейлон с высокой термостойкостью - выдерживает нагрузки до +80 C и не хрупнет при −40 C
• Уплотнение: многослойное кольцо из неопрена - эластичное, долговечное, устойчиво к старению и маслам
• Контргайка: есть - позволяет закрепить сальник на корпусе без сварки или клепки
• Разгрузка натяжения: да - снижает нагрузку на кабель внутри корпуса, предотвращая повреждение жил
• Разъемный дизайн: да - можно установить на готовый кабель без необходимости его разрывать
• Размер ключа: 50 мм - удобно затягивать обычным рожковым ключом
• Цвет: светло-серый (RAL 9010)
• Температурный диапазон: от −40 C до +80 C - работает в суровых условиях, включая холодильные камеры и нагретые цеха
• Галогены: отсутствуют - соответствует экологическим требованиям RoHS
• EMC: да - не создаёт помех и не восприимчив к электромагнитным влияниям

Совместимость и монтаж

Сальник PGL 29 рассчитан на монтаж в отверстия с резьбой PG 29. Подходит для корпусов из стали, алюминия или пластика с соответствующей резьбой. Для установки:

1. Проденьте кабель через сальник (до установки на корпус)
2. Наденьте контргайку на кабель, затем само устройство
3. Вкрутите сальник в отверстие корпуса до упора
4. Затяните контргайку ключом на 50 мм - не переусердствуйте, чтобы не деформировать уплотнение

Функция разгрузки натяжения активируется автоматически при затяжке - она смягчает усилие на жилы кабеля. Благодаря разъемной конструкции, сальник можно установить даже на уже смонтированный кабель.

Безопасность и стандарты

Сальник PGL 29 соответствует требованиям безопасности для электротехнических изделий. Его материал не содержит галогенов, что исключает выделение токсичных веществ при возможном перегреве. EMC-выполнение гарантирует, что он не станет источником радиопомех и не будет чувствителен к внешним ЭМИ - важно для систем управления и связи.

Преимущества

• Высокая механическая прочность корпуса - ударопрочный нейлон выдерживает случайные удары при монтаже и эксплуатации
• Многослойное уплотнение из неопрена - увеличивает срок службы и надёжность герметизации
• Удобная затяжка ключом на 50 мм - не требует специального инструмента
• Работает в широком температурном диапазоне - подходит для холодных и жарких помещений
• Легко заменяется - благодаря разборной конструкции не нуждается в демонтаже всего кабеля

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для кабелей меньше 20 мм или больше 24 мм - риск проскальзывания или пережима уплотнения
• Пластиковый корпус менее устойчив к агрессивным химикатам - избегайте контакта с растворителями, кислотами и щелочами
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Ввод кабеля питания в частотный преобразователь на заводе
• Проход кабеля в электрощит на улице с защитой от дождя и пыли
• Подключение датчиков к контроллеру в пищевой промышленности
• Монтаж сигнальных линий в системах автоматизации с высокой вибрацией

Практические советы

• Перед установкой проверьте точный диаметр кабеля - лучше выбрать сальник с минимальным допуском (например, 22 мм вместо 20–24 мм), если кабель имеет жёсткую оболочку
• Используйте сальник только с подходящей резьбой PG 29 - не адаптируйте его под другие типы резьбы (M29, NPT и т.п.) - это нарушит герметичность
• При многократной установке/снятии следите за состоянием уплотнительного кольца - при трещинах или сплющивании замените его
• Для кабелей с большой массой используйте дополнительную фиксацию вне сальника - например, хомутик на стене
• Артикул sq0805-0105 поставляется упаковками по 50 штук - оптимально для крупных проектов; для единичного ремонта достаточно одной единицы
