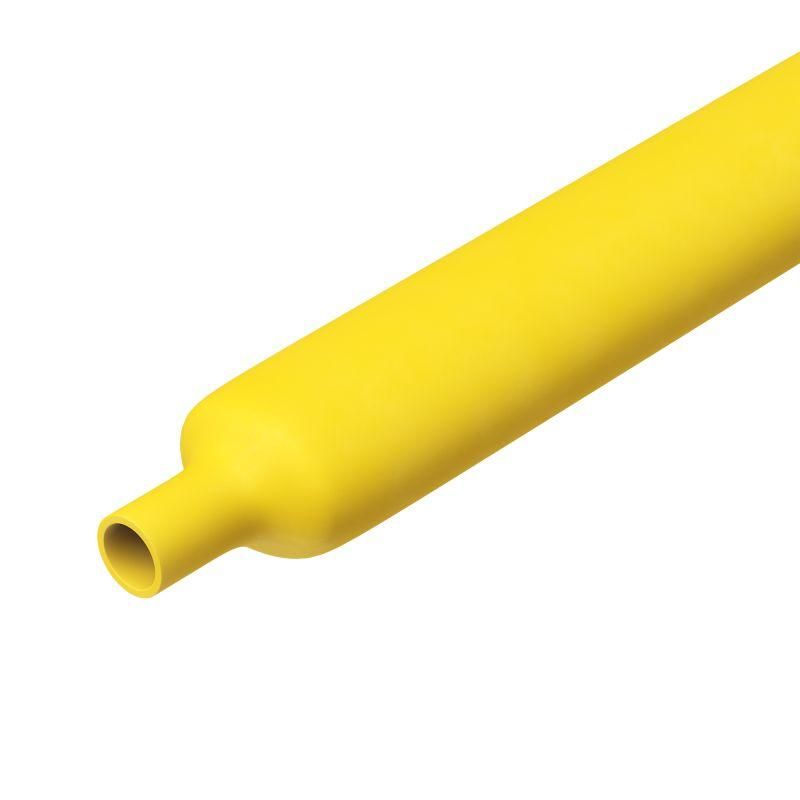

Самозатухающая термоусаживаемая трубка 1,6/0,8 мм желтый | TN2PC20116V0Y DKC ДКС

Термоусаживаемая трубка самозатухающая 1,6/0,8 мм желтый от DKC (ДКС), артикул tn2pc20116v0y, используется для изоляции и защиты тонких проводов и мест соединений в условиях повышенных требований к безопасности и надёжности.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 1,6/0,8 мм желтый применяется для электрической изоляции, механической защиты и цветовой маркировки проводов. Подходит там, где важны компактность, огнестойкость и долговечность: в электронике, приборостроении, автомобильной и авиационной проводке, а также в системах железнодорожного и морского транспорта. Благодаря малому диаметру идеально подходит для изоляции тонких жил, например, в печатных платах, датчиках и микросхемах.

Технические характеристики

• Диаметр до усадки: 1,6 мм
• Диаметр после усадки: 0,8 мм
• Коэффициент усадки: 2:1 - материал равномерно сжимается при нагреве, плотно облегая поверхность
• Материал: полиолефин (PEX) - сочетает гибкость, химическую стойкость и термостабильность
• Толщина стенки после усадки: 0,41 мм - обеспечивает достаточную изоляцию без увеличения объема
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия, включая холодные запуски и перегрев
• Цвет: желтый - удобен для визуальной идентификации цепей
• Самозатухающий - не поддерживает горение, соответствует классу ПВ-2
• Соответствует стандарту UL - сертифицирована для использования в США и других странах с требованиями UL

Совместимость и монтаж

Трубка совместима с любыми проводами и кабелями, имеющими внешний диаметр до 1,6 мм. Для установки требуется тепловая пушка или фен - нагрев до 120–130 C вызывает равномерную усадку. После усадки трубка плотно обхватывает провод, образуя герметичную изоляционную оболочку. Учитывайте минимальный радиус изгиба: не рекомендуется сгибать провод с установленной трубкой менее чем на 5×диаметр усаженной трубки (т.е. ≤4 мм).

Безопасность и стандарты

Термоусаживаемая трубка самозатухающая 1,6/0,8 мм желтый соответствует стандарту UL и имеет класс горючести ПВ-2 - при возгорании материал прекращает гореть сразу после удаления источника пламени. Это делает её безопасной для применений в закрытых пространствах, где риск распространения огня недопустим.

Преимущества

• Высокий коэффициент усадки 2:1 позволяет использовать одну трубку для проводов разного диаметра
• Тонкостенная конструкция сохраняет компактность - не создаёт лишнего объёма в плотных сборках
• Устойчивость к широкому диапазону температур - работает в суровых условиях
• Не содержит галогенов - при горении не выделяет токсичных паров
• Желтый цвет повышает видимость и упрощает диагностику

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем - даже самозатухающий материал не является огнеупорным
• Не следует использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - полиолефин уязвим к органическим жидкостям
• Максимальная рабочая температура +135 C - не подходит для зон с длительными перегрузками выше этого значения
• При монтаже важно избегать перегрева - превышение температуры может привести к оплавлению или деформации

Примеры использования

• Изоляция соединений в бортовых сетях автокомпонентов (например, датчиков ABS или ЭБУ)
• Защита выводов SMD-компонентов на печатных платах
• Маркировка цепей управления в медицинских устройствах
• Обмотка многожильных кабелей в космических аппаратах
• Изолирование точек спайки в системах освещения и сигнализации

Практические советы

• Перед усадкой проверьте, что провод не имеет острых краёв - они могут порвать тонкую стенку трубки
• Нагревайте равномерно, начиная с одного конца; избегайте локального перегрева
• Трубка поставляется нарезкой по 1 мм - используйте нужную длину, чтобы не было излишков, которые сложно зафиксировать
• Для сложных форм (например, вокруг разъёмов) предварительно согните провод, затем оденьте трубку и прогрейте
• Хранить в сухом месте при комнатной температуре - не допускать заморозки перед использованием, особенно при температурах ниже -40 C
