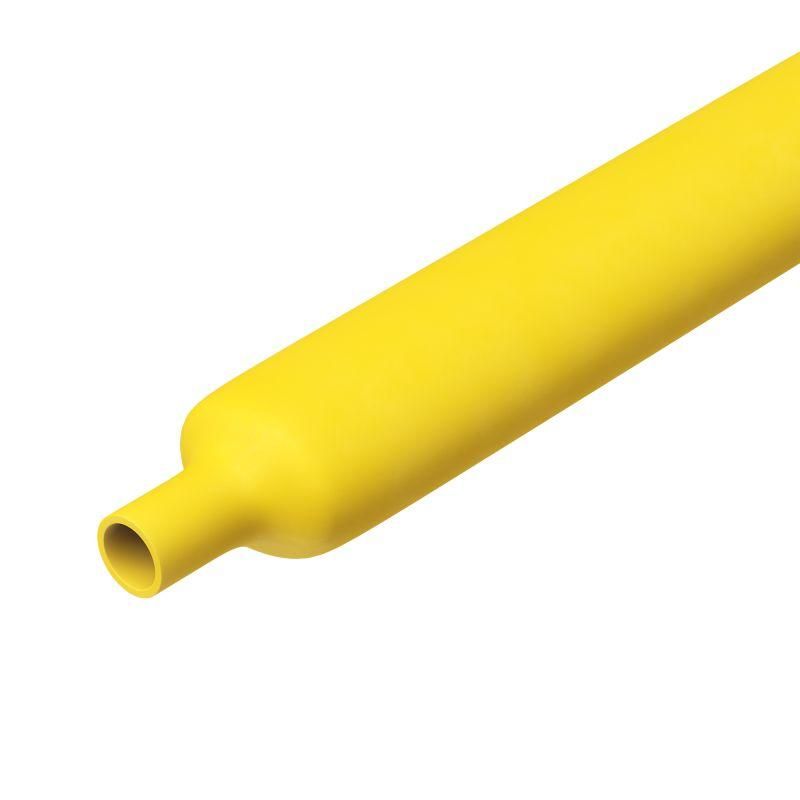

Трубка термоусаживаемая Quadro 24/8 мм 3:1 желтая DKC (ДКС) TN3PC301240Y

Термоусаживаемая трубка самозатухающая 24/8 мм желтый 3:1 от DKC (ДКС), артикул tn3pc301240y, используется для изоляции и защиты электрических соединений, обеспечивая надежную герметизацию и механическую прочность при минимальном весе и толщине.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 24/8 мм желтый 3:1 применяется для изоляции проводов, кабельных соединений, ответвлений и мест спайки. Она защищает от влаги, пыли, химических воздействий и механических повреждений. Также служит для цветовой маркировки цепей. Подходит для использования в условиях повышенной требовательности к безопасности: в железнодорожном транспорте, автопроме, авиастроении, судостроении, электронике, медицинском оборудовании и системах управления.

Технические характеристики

• Диаметр до усадки: 24 мм
• Диаметр после усадки: 8 мм
• Коэффициент усадки: 3:1 - позволяет легко надеть на крупные соединения, затем плотно обжать их
• Материал: полиолефин (PEX) - термопластичная композиция с высокой стойкостью к старению
• Толщина стенки после усадки: 1 мм - оптимальна для легких и компактных решений
• Исполнение: тонкостенная - снижает объем и массу изоляции без потери прочности
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные перепады
• Цвет: желтый - обеспечивает хорошую видимость и удобную маркировку
• Класс горючести: ПВ-2 - материал самозатухающий, не поддерживает горение

Совместимость и монтаж

Трубка совместима с большинством медных и многожильных проводов, где требуется изоляция соединений. Для установки нагревают равномерно феном до полного сжатия - не допускайте перегрева. Усадка происходит автоматически благодаря внутреннему клеевому слою, который запечатывает поверхность. Применяйте только на участках с диаметром до 24 мм перед усадкой; после усадки посадочный диаметр составляет 8 мм - проверьте соответствие размеров жил и разъемов. Нарезка по 1 мм позволяет точно отмерить нужную длину без лишних отходов.

Безопасность и стандарты

Термоусаживаемая трубка самозатухающая 24/8 мм желтый 3:1 соответствует классу горючести ПВ-2, что делает её безопасной для использования в закрытых помещениях и вблизи чувствительных устройств. Материал не содержит галогенов, не выделяет едких паров при нагреве. Соответствует требованиям к применению в электрооборудовании согласно ГОСТ Р 50985 и IEC 60688.

Преимущества

• Высокая степень усадки (3:1) - одна трубка покрывает широкий диапазон диаметров
• Самозатухание - предотвращает распространение пламени при возгорании
• Гибкость после усадки - не трескается при изгибе и вибрации
• Устойчивость к температурным колебаниям - работает в суровых условиях
• Тонкая стенка - экономит место в панелях и шкафах
• Яркий желтый цвет - ускоряет диагностику и обслуживание

Ограничения применения

Не рекомендуется использовать трубку там, где возможны постоянные механические нагрузки на изгиб или растяжение - она не заменяет бронированные рукава. Не подходит для длительного контакта с растворителями, маслами и агрессивными химикатами. Температура выше +135 C вызывает деформацию материала. Не следует применять в открытых условиях под прямыми солнечными лучами более 6 месяцев - возможно выцветание и потеря эластичности.

Примеры использования

• Изоляция клеммных соединений в распределительных щитах железной дороги
• Защита проводов в бортовых сетях автомобиля или самолета
• Маркировка цепей питания в медицинских аппаратах
• Обработка мест сварки в силовых кабелях на производстве
• Изолирование выводов печатных плат в электронных устройствах

Практические советы

• Перед усадкой обязательно протрите поверхность провода от грязи и влаги - клей внутри трубки лучше адгезирует к чистой поверхности
• Нагревайте равномерно, начиная с середины, двигаясь к краям - так избежите образования пузырей
• Выбирайте длину трубки с запасом 10–15% - чтобы полностью покрыть зону соединения
• Для частого использования в сборке - заказывайте партии с нарезкой по 10–20 мм, чтобы минимизировать время подгона
• Храните в сухом месте при комнатной температуре - избегайте прямого света и высокой влажности
