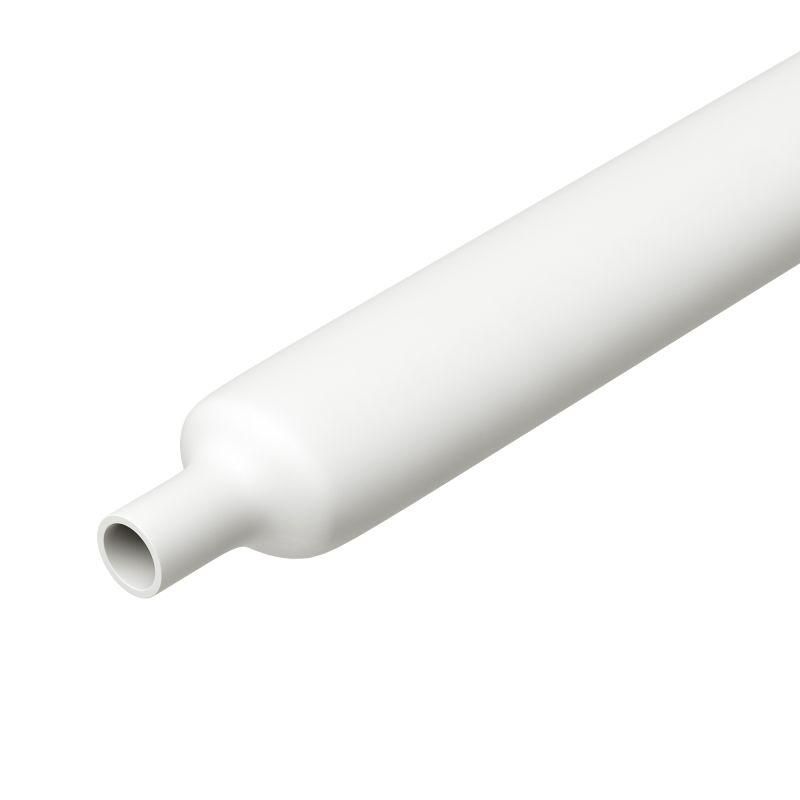

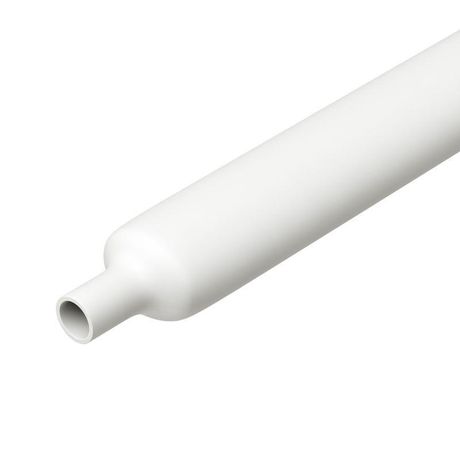

Самозатухающая термоусаживаемая трубка 3/1 мм белый 3:1 | TN3PC30130V0W DKC ДКС

Термоусаживаемая трубка самозатухающая 3/1 мм белый 3:1 от DKC (ДКС), артикул tn3pc30130v0w, используется для изоляции и защиты проводов и соединений в условиях повышенных требований к безопасности и надёжности. Благодаря коэффициенту усадки 3:1 и самозатухающим свойствам, она подходит для ответственных задач в электротехнике, транспорте и промышленности.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 3/1 мм белый 3:1 применяется для:

• Электрической изоляции одножильных и многожильных проводов;
• Защиты мест соединений, пайки и опрессовки от внешних воздействий;
• Придания механической прочности хрупким участкам кабеля;
• Маркировки цепей по цвету (белый цвет удобен для визуального различения);
• Защиты от влаги, пыли, коррозии и механических повреждений.

Подходит для использования в электромонтаже, автомобильной и железнодорожной промышленности, авиации, судостроении, электронике, медицинском оборудовании и системах управления.

Технические характеристики

• Внутренний диаметр до усадки: 3 мм - позволяет легко надеть на провода и соединения даже с крупными контактами.
• Внутренний диаметр после усадки: 1 мм - плотно облегает поверхность, обеспечивая надёжную фиксацию без зазоров.
• Коэффициент усадки: 3:1 - материал сужается втрое при нагреве, что гарантирует герметичное прилегание.
• Материал: полиолефин (PEX) - термопластичная композиция с высокой устойчивостью к перепадам температур и химическим средам.
• Толщина стенки после усадки: 0,55 мм - достаточна для изоляции, но сохраняет гибкость и минимальный объём.
• Исполнение: тонкостенная - идеальна для ограниченного пространства, где важна компактность.
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия, включая холодные регионы и нагретые корпуса оборудования.
• Цвет: белый - обеспечивает хорошую видимость, удобен для маркировки и контрольного осмотра.
• Соответствие стандарту UL: да - соответствует требованиям американской системы сертификации безопасности.
• Класс горючести: ПВ-2 - самозатухающий материал, не поддерживает горение после удаления источника пламени.

Совместимость и монтаж

Трубка совместима с любыми проводами и кабелями, имеющими внешний диаметр до 3 мм до усадки. Для установки требуется тепловая пушка или фен с равномерным прогревом. Нагревать следует медленно, начиная с одного конца, чтобы избежать образования пузырей или неравномерной усадки. После усадки трубка плотно обхватывает провод, не требуя дополнительной фиксации.

Не рекомендуется использовать для проводов с диаметром более 3 мм - материал не сможет надёжно охватить поверхность, и изоляция будет недостаточной.

Безопасность и стандарты

Термоусаживаемая трубка самозатухающая 3/1 мм белый 3:1 соответствует стандарту UL, что подтверждает её безопасность в применении в США и странах, признающих этот стандарт. Самозатухающие свойства материала снижают риск распространения огня в случае аварийного перегрева или короткого замыкания. Подходит для использования в помещениях с повышенными требованиями к пожаробезопасности.

Преимущества

• Высокая степень усадки (3:1) обеспечивает плотное прилегание даже к неровным поверхностям.
• Самозатухающий материал предотвращает распространение пламени - важное преимущество в транспорте и промышленности.
• Гибкость после усадки позволяет использовать трубку в подвижных и вибрационных системах.
• Устойчивость к широкому диапазону температур делает её пригодной для работы в сложных климатических условиях.
• Тонкая стенка минимизирует увеличение диаметра сборки - важно для плотной укладки кабельных трасс.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнём - хотя не поддерживает горение, он не является огнеупорным.
• Не рекомендуется для использования в условиях длительного воздействия растворителей, масел и агрессивных химикатов - материал может потерять эластичность.
• Не подходит для изоляции проводов с диаметром свыше 3 мм - усадка не обеспечит герметичности.
• Требует обязательного применения теплового устройства для монтажа - нельзя закрепить клеем или обжимом.

Примеры использования

• Изоляция паяных соединений на печатных платах в авиационной аппаратуре.
• Защита клеммных соединений в бортовой сети автомобиля или поезда.
• Маркировка проводов в распределительных щитках с использованием цветового кода (белый - нейтральный или сигнал).
• Обработка точек соединения в медицинских приборах, где важна чистота и надёжность.
• Изолирование жил в кабелях для космической техники, работающей при экстремальных температурах.

Практические советы

• Перед монтажом проверьте, что диаметр провода или соединения не превышает 3 мм - иначе трубка не наденется.
• При работе с несколькими проводами в одной трубке суммарный диаметр всех жил должен быть меньше 3 мм до усадки.
• Используйте термофен с регулировкой температуры - слишком высокая температура может вызвать деформацию или прожиг.
• Белый цвет хорошо заметен при визуальном контроле - используйте его для обозначения сигнальных или нулевых линий.
• Трубка поставляется нарезкой по 1 мм - можно отмерить нужную длину и отрезать обычными ножницами перед монтажом.
• Храните в сухом месте, избегая прямых солнечных лучей - долгосрочное УФ-воздействие может изменить цвет и эластичность.
