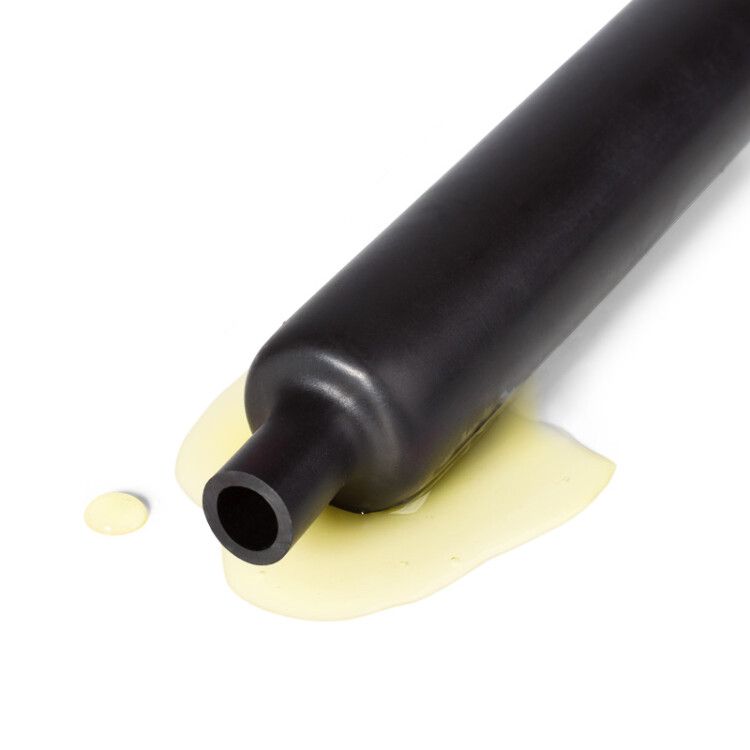

Трубка термоусаживаемая ТТК(3:1)-3/1 черная | 75904 КВТ

Трубка термоусадочная клеевая ТТК(3:1)-3/1 черная 10 метров от КВТ предназначена для надёжной изоляции и герметизации электрических соединений в условиях повышенной влажности и перепадов температур. Благодаря клеевому слою и коэффициенту усадки 3:1, она идеально подходит для работы с проводами малого сечения, особенно в электроэнергетике и телекоммуникациях.

Назначение и область применения

Трубка термоусадочная клеевая ТТК(3:1)-3/1 черная 10 метров используется для:

• изоляции и герметизации опрессованных, сваренных или паяных соединений;
• защиты от коррозии, влаги и механических повреждений;
• уплотнения мест прохода проводов через корпуса оборудования;
• восстановления повреждённой изоляции на кабелях.

Области применения: электроэнергетика, телекоммуникационные системы, промышленное оборудование, автомобильная электроника, судостроение и другие среды с высокими требованиями к защите соединений.

Технические характеристики

• Наружный диаметр до усадки: 3 мм
• Диаметр после усадки: 1 мм
• Коэффициент усадки: 3:1 - позволяет использовать одну трубку на проводах разного диаметра в пределах 1–3 мм
• Толщина стенки после усадки: 1,1 мм
• Рабочий диапазон температур: от –55 C до +125 C
• Номинальное напряжение: 1 кВ - подходит для низковольтных цепей, не предназначен для высоковольтных систем выше этого значения
• Поперечное сечение провода: 1,2–2,7 мм2 - оптимальный диапазон для совмещения с трубкой
• Материал: полиолефин - устойчив к химическим веществам, не поддерживает горение
• Клеевой слой: да, равномерно нанесён по всей внутренней поверхности методом соэкструзии
• Цвет: чёрный - обеспечивает стойкость к УФ-излучению при внешнем использовании
• Исполнение: тонкостенная - компактна, не увеличивает габариты соединения
• Нормативный документ: ТУ 2247-021-97284872-2006
• Длина: 10 метров (поставляется нарезкой по 1 метру)

Совместимость и монтаж

Трубка термоусадочная клеевая ТТК(3:1)-3/1 черная 10 метров совместима с любыми проводниками, имеющими диаметр до 3 мм до усадки. После нагрева трубка плотно облегает поверхность, а клей заполняет микротрещины и зазоры.

Рекомендованные инструменты для монтажа:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки марки «КВТ»

Правильный порядок монтажа:

1. Подготовьте место соединения - удалите оксиды, грязь, жир.
2. Наденьте трубку на провод так, чтобы она перекрывала соединение с запасом по 5–10 мм с каждой стороны.
3. Равномерно прогрейте трубку феном, начиная с середины и двигаясь к краям - это предотвращает образование воздушных пузырей.
4. Не допускайте перегрева - материал может деформироваться или потемнеть.

Посадочный диаметр после усадки - 1 мм. Убедитесь, что провод или клемма не превышают этот размер, иначе герметизация будет неполной.

Безопасность и стандарты

Трубка термоусадочная клеевая ТТК(3:1)-3/1 черная 10 метров соответствует требованиям ТУ 2247-021-97284872-2006. Материал - самозагасающийся полиолефин, не распространяет пламя. Номинальное напряжение 1 кВ гарантирует безопасную работу в бытовых и промышленных сетях до этого уровня. Применение вне указанных температурных границ может привести к потере эластичности или растрескиванию.

Преимущества

• Клеевой слой создаёт сплошную герметичную прослойку - исключает попадание влаги и пыли даже в труднодоступных местах.
• Коэффициент усадки 3:1 снижает необходимость иметь много размеров - одна трубка покрывает широкий диапазон проводов.
• Чёрный цвет обеспечивает долговременную стойкость к UV-излучению - можно применять на открытом воздухе.
• Тонкая стенка сохраняет компактность сборки - важно для плотной укладки в щитках и корпусах.
• Полиолефин устойчив к маслам, бензину, кислотам и щелочам - подходит для агрессивных сред.

Ограничения применения

• Не применяйте для соединений с диаметром более 3 мм до усадки - трубка не сможет полностью обхватить поверхность.
• Не используйте в системах с рабочим напряжением выше 1 кВ - недостаточно изоляционной толщины.
• Запрещено применять при температурах ниже –55 C и выше +125 C - возможна потеря прочности или размягчение клея.
• Не рекомендуется для многократного нагрева - клей уже одноразовый, повторный прогрев снижает герметичность.
• Не заменяет полноценную изоляцию в силовых кабелях - только для вторичной защиты соединений.

Примеры использования

• Защита паяных соединений в контроллерах автоматики на производстве.
• Герметизация ответвлений в телефонных и интернет-кабелях на улице.
• Изоляция контактов в осветительных приборах, установленных во влажных помещениях.
• Уплотнение выводов датчиков в автомобилях и сельскохозяйственной технике.
• Восстановление изоляции на медном проводе в распределительной коробке.

Практические советы

• Перед монтажом проверьте, что диаметр провода в месте соединения не превышает 3 мм - иначе трубка не сожмётся должным образом.
• Если вы работаете с несколькими проводами, соберите их в пучок перед надеванием трубки - так легче добиться равномерной усадки.
• Не используйте открытый огонь (например, зажигалку) - он вызывает неравномерный нагрев и риск возгорания материала.
• Храните трубку в сухом месте, избегая длительного воздействия прямого солнца - хотя она УФ-стойкая, срок службы продлевается при бережном обращении.
• При работе в холоде (ниже 0 C) согрейте трубку руками перед установкой - это ускорит процесс усадки и улучшит адгезию клея.
