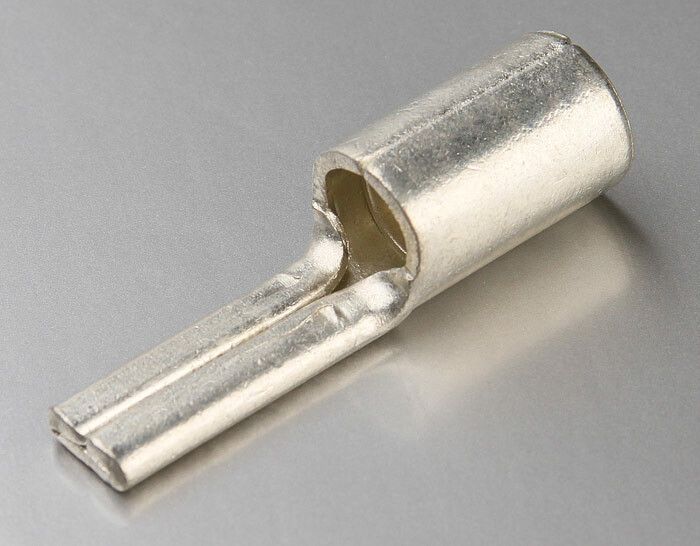

Наконечник штифтовой плоский НШП-10 (100 шт. в уп.) | 50308 КВТ

Наконечник штифтовой плоский НШП-10 (100 штук в упаковке) КВТ предназначен для надёжного оконцевания медных проводников сечением 10 мм2 и последующего подключения к клеммам электрооборудования. Благодаря лужёному покрытию и усиленной конструкции, этот наконечник обеспечивает стабильный контакт даже в сложных условиях эксплуатации.

Назначение и область применения

Наконечник штифтовой плоский НШП-10 (100 штук в упаковке) КВТ используется для оконцевания однопроволочных и многопроволочных медных жил сечением 10 мм2. Применяется там, где требуется плотное и долговечное соединение с клеммами малой ширины - например, в автоматических выключателях, контакторах, рубильниках, распределительных щитах и других устройствах с компактными зажимами. Подходит для стационарной установки в помещениях и на открытых площадках.

Технические характеристики

• Номинальное сечение провода: 10 мм2
• Номинальное напряжение: до 35 кВ
• Материал: медь марки М1 (электротехническая)
• Покрытие: лужёное (олово-висмутовое)
• Форма контактной площадки: штыревая
• Диаметр внешней части: 7 мм
• Диаметр внутреннего отверстия: 4,8 мм
• Угол соединения: 180° (прямой)
• Количество монтажных отверстий: 1
• Способ монтажа: опрессовка
• Наличие смотрового отверстия: да
• Цвет: серый
• Стандарт: DIN 46230

Совместимость и монтаж

Наконечник штифтовой плоский НШП-10 (100 штук в упаковке) КВТ совместим с медными проводами сечением 10 мм2. Для монтажа применяется гидравлический или ручной пресс с матрицей, соответствующей типу наконечника. Убедитесь, что инструмент рассчитан на диаметр трубы 7 мм и глубину запрессовки, указанной в инструкции к прессу. Смотровое отверстие позволяет визуально контролировать степень запрессовки - после операции металл должен полностью закрывать жилу, без видимых просветов.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 46230, который регламентирует форму, размеры и механические свойства штифтовых наконечников. Лужёное покрытие снижает риск окисления и повышает безопасность соединений в условиях повышенной влажности. Напряжение 35 кВ указывает на допустимый уровень изоляции - применение в сетях выше этого значения недопустимо.

Преимущества

• Олово-висмутовое покрытие защищает от коррозии и сохраняет низкое переходное сопротивление даже при длительной эксплуатации.
• Сварной шов на участке скругления исключает деформацию трубы при опрессовке - соединение остаётся герметичным.
• Поперечные насечки внутри трубы увеличивают механическую фиксацию жилы, предотвращая её выскальзывание.
• Прямой угол (180°) удобен для подключения в плотных щитах и при ограниченном пространстве вокруг клеммы.
• Смотровое отверстие позволяет проверить качество монтажа без разборки соединения.

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - возможна химическая реакция и потеря контакта.
• Запрещено использовать с проводами меньшего или большего сечения - это нарушает механическую и электрическую целостность соединения.
• Не рекомендуется для частых переподключений - материал не рассчитан на многократную замену.
• Работает только при температуре, не выходящей за пределы класса изоляции оборудования, к которому подключается.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям серии ABB S200, Schneider Multi9.
• Присоединение силовых жил к клеммам контакторов Telemecanique LC1-D.
• Монтаж в распределительных щитах промышленных станков и конвейеров с высокими требованиями к надёжности.
• Обустройство заземляющих цепей в системах TN-S и TT, где важна стабильность контакта.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника - лишняя изоляция мешает качественному соединению.
• Проверьте соответствие диаметра жилы и внутреннего отверстия наконечника - 4,8 мм подходит для 10 мм2, но не для 16 мм2.
• Используйте только подходящие матрицы пресса - некорректная форма штампа вызывает трещины в меди.
• Храните наконечники в сухом месте - хотя покрытие защищает от коррозии, длительное воздействие влаги снижает срок службы.
• При работе в агрессивной среде (например, на производствах с химическими испарениями) дополнительно проверяйте состояние контактов каждые 6–12 месяцев.
