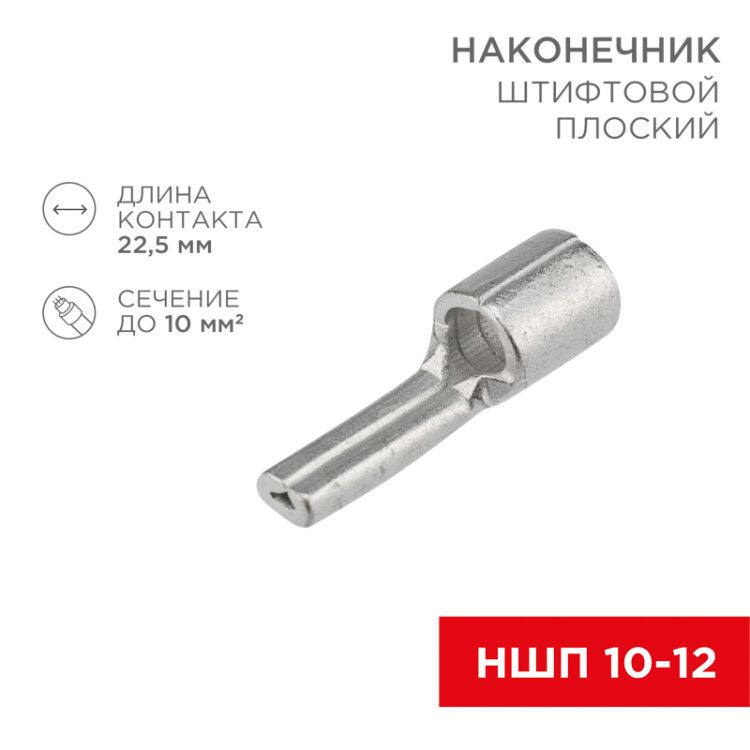

Наконечник штифтовой плоский кабельный (НШП) 10–12 | 08-1718 REXANT MEET

Наконечник штифтовой плоский кабельный (НШП) 10-12 от Rexant - это надёжный элемент для оконцевания многожильных медных кабелей сечением 10 мм2, предназначенный для подключения к клеммам автоматов, контакторов и других устройств с узкими контактами. Артикулы etm08-1718 и 08-1718 соответствуют стандартному исполнению для промышленного монтажа.

Назначение и область применения

Наконечник штифтовой плоский кабельный (НШП) 10-12 применяется для оконцевания медных многопроволочных проводов сечением 10 мм2 перед подключением к клеммным блокам. Подходит для установки в устройствах с узкими контактами - например, в автоматах защиты, силовых реле, распределительных щитах и панелях управления. Часто используется в промышленном оборудовании: станках, конвейерах, системах автоматизации.

Технические характеристики

• Тип: Наконечник штифтовой плоский (НШП)
• Номинальное сечение кабеля: 10 мм2
• Диаметр отверстия штифта: 3,57 мм
• Материал: Электротехническая медь
• Покрытие: Лужёное (олово-висмутовое) - защищает от окисления и повышает долговечность соединения
• Максимальный допустимый ток: 70 А
• Способ монтажа: Опрессовка
• Форма гильзы: Короткая - компактная конструкция для плотного расположения в клеммах
• Соответствие AWG: 7–13 - совместим с близкими по сечению американскими стандартами
• Подходит для многопроволочных проводников: Да

Совместимость и монтаж

Наконечник штифтовой плоский кабельный (НШП) 10-12 монтируется исключительно методом опрессовки. Для качественного обжима используются пресс-клещи с матрицами, подходящими под размер гильзы:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Обжим выполняется **поверх** изоляции кабеля - это предотвращает повреждение жилы и обеспечивает герметичность соединения. Убедитесь, что выбранные клещи имеют правильный зазор для гильзы 10 мм2 - некорректный инструмент снижает надёжность контакта.

Безопасность и стандарты

Изделие изготовлено из меди, соответствует требованиям к электротехническому материалу. Лужёное покрытие увеличивает срок службы в условиях повышенной влажности и перепадов температур. Прямого указания на соответствие ГОСТ или IEC в данных нет - однако конструктивно изделие соответствует распространённым промышленным нормам для аналогичных наконечников.

Преимущества

• Рельефные насечки на штифте обеспечивают механическую фиксацию в клемме - снижают риск самопроизвольного выпадения
• Монолитная сварная гильза усиливает место перехода от жилы к штифту - исключает расслоение при нагрузке
• Лужёное покрытие предотвращает коррозию даже в агрессивной среде
• Один типоразмер поддерживает работу с несколькими сечениями провода - удобство при замене кабелей
• Короткая форма гильзы позволяет экономить пространство в плотно укомплектованных щитах

Ограничения применения

• Не предназначен для однопроволочных (монолитных) проводов - возможна трещина в жиле при опрессовке
• Запрещено использование без пресс-клещей - скручивание или пайка недопустимы
• Максимальный ток 70 А - не подходит для цепей выше этого значения
• Не имеет собственной изоляции - требует внешней защиты (например, термоусадки или изолирующих колпачков) при открытой прокладке
• Не рекомендован для частых демонтажей - многократные вставки в клемму могут деформировать штифт

Примеры использования

• Подключение входного кабеля 10 мм2 к автоматическому выключателю в распределительном щите
• Присоединение питания к контактору в системе управления станком
• Монтаж кабеля между преобразователем частоты и двигателем
• Установка в панелях автоматики на пищевых производствах - благодаря лужёному покрытию устойчив к влаге

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри гильзы снижает надёжность
• Проверьте, чтобы все проволочки были равномерно заполнены гильзу - не допускайте “выпадающих” жил
• После обжима проверьте прочность соединения - попробуйте слегка потянуть кабель; если он двигается - обжим плохой
• Для работы в сырых помещениях после монтажа используйте термоусадочные трубки - это закроет доступ влаги к месту соединения
• Артикулы etm08-1718 и 08-1718 - один и тот же продукт. Разница лишь в формате номера - выбирайте любой, который есть в наличии
