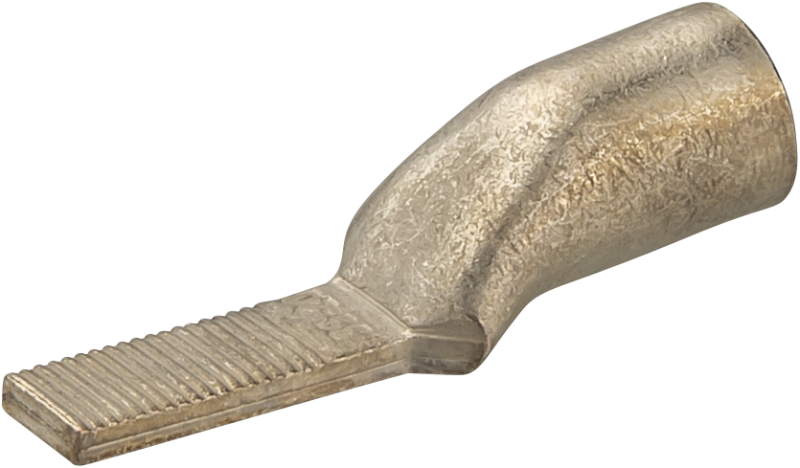

Наконечник 80 220 NET-НШМЛ-10-7-13 штифтовой медн. луженый (уп.50шт) Navigator 80220

Наконечник 80 220 НШМЛ-10-7-13 штифтовой медный луженый (упаковка 50 штук) предназначен для надёжного соединения одножильных и многожильных проводников сечением 10 мм2 с штыревыми контактами. Бренд Navigator и артикул 80220 указывают на серию NET-НШМЛ - продукцию, созданную для промышленной автоматизации и силовой электротехники.

Назначение и область применения

Наконечник 80 220 НШМЛ-10-7-13 используется для оконцевания проводов перед установкой в штыревые клеммы, разъёмы и контакторы. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется прочное и долговечное соединение. Штифтовая форма обеспечивает плотное прилегание к контактным площадкам без люфта.

Технические характеристики

• Номинальное сечение провода: 10 мм2 - оптимально для токов до 40–50 А в зависимости от материала изоляции и условий эксплуатации;
• Материал: медь - высокая электропроводность и термостойкость;
• Покрытие: лужение оловом - предотвращает окисление, улучшает пайку и снижает переходное сопротивление;
• Форма: прямолинейная - позволяет вводить провод без изгиба, удобна для компактных сборок;
• Количество в упаковке: 50 штук - экономичная упаковка для массового монтажа.

Совместимость и монтаж

Наконечник 80 220 НШМЛ-10-7-13 совместим с штырями диаметром 7 мм и длиной 13 мм - типичными для промышленных клеммных колодок и разъёмов типа WAGO, Phoenix Contact, Weidmüller. Для монтажа используйте обжимной инструмент с матрицей для наконечников типа “НШ” с сечением 10 мм2. Обжим должен быть равномерным, без трещин на медном теле. После обжима проверьте механическую прочность - провод не должен выскальзывать.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и DIN 46228-1 для наконечников штифтового типа. Лужёная поверхность снижает риск возникновения тепловых точек при длительной нагрузке. Применяется в системах с напряжением до 1000 В переменного тока и 1500 В постоянного тока.

Преимущества

• Лужёное покрытие увеличивает срок службы в условиях повышенной влажности и температурных перепадов;
• Прямолинейная форма минимизирует радиальный зазор, что важно для плотной компоновки в щитах;
• Высокая механическая прочность после обжима - исключает ослабление контакта при вибрациях;
• Упаковка по 50 штук снижает затраты на хранение и доставку при крупных проектах.

Ограничения применения

Не применяйте наконечник 80 220 НШМЛ-10-7-13 для проводов сечением менее 6 мм2 или более 16 мм2 - возможен некачественный обжим или повреждение контакта. Не рекомендован для частого демонтажа - многократные вставки/вынимания могут деформировать штыревой элемент. Не использовать в средах с агрессивными химикатами - олово не защищено от кислот и щелочей.

Примеры использования

• Подключение выходов частотных преобразователей к двигателям;
• Обжим проводов в клеммах автоматических выключателей серии ABB S200 или Schneider iC60;
• Сборка цепей управления в станках ЧПУ с использованием клеммных колодок с штыревыми входами;
• Замена старых наконечников в модернизируемых электрошкафах на заводах.

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - не допускайте оголённого провода вне наконечника;
• Проверяйте соответствие диаметра штыря (7 мм) и внутреннего отверстия наконечника - не используйте с другими размерами;
• При работе в условиях вибраций дополнительно фиксируйте провод хомутиком рядом с клеммой;
• Храните упаковку в сухом месте - даже лужёные наконечники могут окисляться при длительном воздействии влаги.
