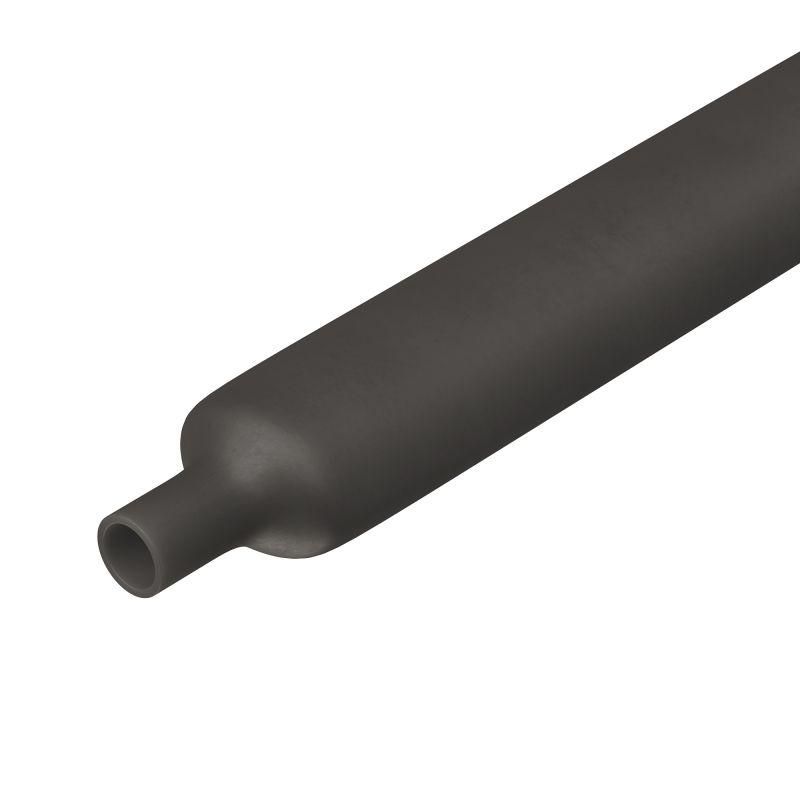

Трубка термоусаживаемая Quadro 9.5/4.7 мм, 2:1, самозатухающая DKC (ДКС) TN2PC20195V0BK

Термоусаживаемая трубка самозатухающая 9,5/4,7 мм черная от DKC (ДКС), артикул tn2pc20195v0bk, обеспечивает надёжную электрическую изоляцию и механическую защиту для проводов и соединений. Подходит для сложных условий эксплуатации - от холодного климата до высоких температур.

Назначение и область применения

Трубка используется для изоляции проводов, защиты мест соединений от влаги, пыли и механических повреждений, а также для маркировки кабелей. Благодаря самозатухающим свойствам, она безопасна в условиях повышенной опасности возгорания.

Применяется в электромонтаже, автомобильной и железнодорожной промышленности, авиастроении, судостроении, электронике, медицинском оборудовании и системах управления. Особенно актуальна там, где требуется компактная, долговечная и огнестойкая изоляция.

Технические характеристики

• Диаметр до усадки: 9,5 мм
• Диаметр после усадки: 4,7 мм
• Коэффициент усадки: 2:1 - позволяет легко одеть на крупные соединения и плотно обтянуть их
• Материал: полиолефин (PEX) - устойчив к химическим воздействиям, не выделяет токсины при нагреве
• Толщина стенки после усадки: 0,64 мм - сохраняет гибкость, не создаёт лишнего объёма
• Рабочая температура: от -55 C до +135 C - работает в экстремальных условиях, включая космическую и Arctic-технику
• Цвет: чёрный - удобен для визуального контроля и соответствует стандартам промышленной маркировки
• Соответствует стандарту UL - сертифицирована для использования в США и других странах с жёсткими требованиями к безопасности
• Класс горючести: ПВ-2 - не поддерживает горение, само затухает при удалении источника пламени

Совместимость и монтаж

Термоусаживаемая трубка самозатухающая 9,5/4,7 мм черная совместима с большинством медных и многожильных проводов, клеммными соединениями, разъёмами и изолированными участками кабелей. Устанавливается путём равномерного прогрева феном до полной усадки - не требует клея или дополнительных креплений.

Учитывайте посадочный диаметр: перед установкой проверьте, что внешний диаметр объекта (например, спайки или разъёма) меньше 9,5 мм - иначе трубка не наденется. После усадки внутренний диаметр составит около 4,7 мм, поэтому убедитесь, что провода не будут пережаты.

Поставляется нарезкой по 1 мм - можно отмерить нужную длину, не используя целый метр. Для точного монтажа рекомендуется использовать термофен с регулируемой температурой, чтобы избежать перегрева и деформации.

Безопасность и стандарты

Трубка соответствует стандарту UL, что гарантирует соответствие требованиям безопасности в North America и многих международных проектах. Самозатухающий материал класса ПВ-2 снижает риск распространения огня в случае аварии. Применение в медицине и космической отрасли подтверждает её безопасность при контакте с чувствительным оборудованием и людьми.

Преимущества

• Высокая степень усадки (2:1) - позволяет работать с разными диаметрами проводов одной трубкой
• Тонкостенная конструкция - минимальное увеличение объёма, важное для плотной компоновки
• Широкий температурный диапазон - надёжна даже в суровых климатических зонах
• Не поддерживает горение - снижает риски при работе с высокими нагрузками
• Гибкость после усадки - не трескается при изгибе, сохраняет форму
• Стойкость к коррозии и химикатам - продлевает срок службы в агрессивных средах

Ограничения применения

Не применяется для изоляции под напряжением выше 600 В - не является основной изоляцией для силовых цепей. Не предназначен для постоянного прямого контакта с открытым пламенем или сварочными брызгами. Не следует использовать в условиях длительного воздействия растворителей, масел или кислот - возможна деградация материала. Также не рекомендовано применение в открытых наружных сетях без дополнительной защиты от УФ-лучей - хотя материал устойчив, он не имеет UV-стабилизатора.

Примеры использования

• Изоляция паяных соединений в бортовой сети автомобиля
• Защита кабельных разъёмов в железной дороге и метро
• Маркировка и изоляция проводов в медицинских аппаратах (ЭКГ, мониторы)
• Обмотка шин и выводов в электронных модулях авиационной аппаратуры
• Закрытие мест соединения в распределительных щитах с ограниченным пространством

Практические советы

• Перед монтажом протяните трубку на провод заранее - потом уже делайте соединение, иначе будет сложно надеть её на готовый контакт
• Используйте термофен с равномерным потоком воздуха - начинайте греть с одного конца, двигаясь к другому, чтобы избежать пузырей и неравномерной усадки
• Проверяйте, что трубка полностью сжалась - особенно вокруг острых краёв проводов, которые могут порвать тонкую стенку
• Для длинных участков лучше использовать несколько коротких фрагментов, чем один длинный - так проще контролировать процесс и избежать перегрева
• Храните в сухом месте при комнатной температуре - не допускайте заморозки или перегрева до использования
