Самозатухающая термоусаживаемая трубка 9,5/4,7 мм прозрачный | TN2PC20195V0TR DKC ДКС

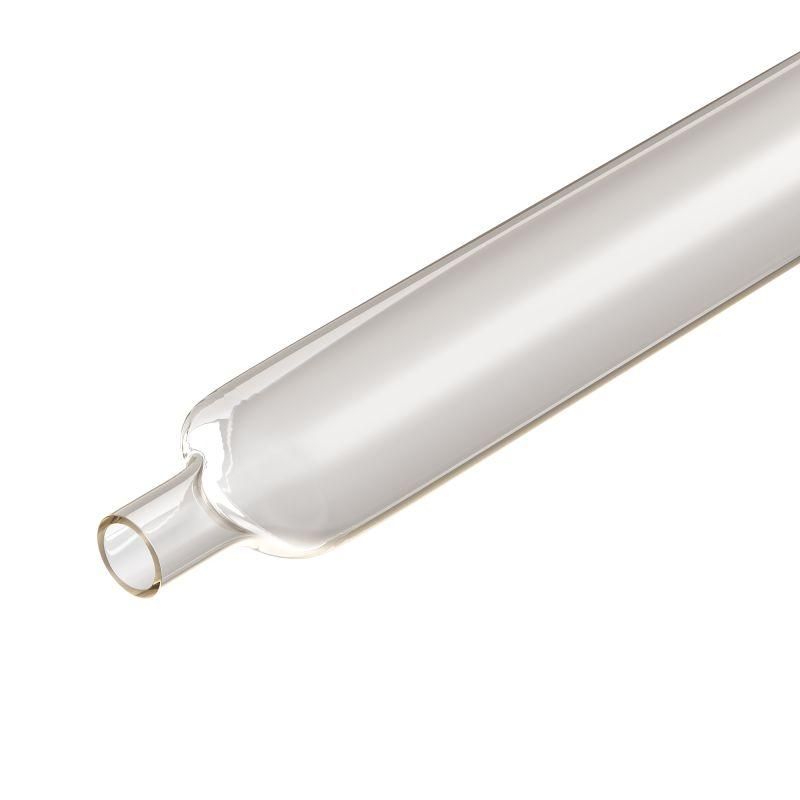

Термоусаживаемая трубка самозатухающая 9,5/4,7 мм прозрачная от DKC (ДКС), артикул tn2pc20195v0tr, используется для изоляции и защиты проводов и соединений в условиях повышенных требований к безопасности и надёжности. Прозрачный материал позволяет контролировать состояние изолируемого участка без снятия трубки.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 9,5/4,7 мм прозрачная применяется для:

• Электрической изоляции проводов и кабелей;
• Защиты мест соединений от влаги, пыли и механических повреждений;
• Предотвращения распространения пламени - материал не поддерживает горение;
• Маркировки проводов благодаря прозрачности;
• Уплотнения и герметизации в зонах с высокими требованиями к надёжности.

Подходит для использования в электромонтаже, автомобильной и железнодорожной промышленности, авиации, судостроении, электронике, медицинском оборудовании и других сферах, где важны безопасность и долговечность изоляции.

Технические характеристики

• Диаметр до усадки: 9,5 мм - удобно надевается на соединения и кабели большего диаметра;
• Диаметр после усадки: 4,7 мм - плотно облегает поверхность, обеспечивая надёжную фиксацию;
• Коэффициент усадки: 2:1 - равномерная усадка при нагреве;
• Материал: полиолефин (PEX) - сочетание гибкости, термостойкости и химической стойкости;
• Толщина стенки после усадки: 0,64 мм - оптимальна для тонкостенных решений без потери прочности;
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия;
• Цвет: прозрачный - позволяет визуально проверить целостность изоляции и качество соединения;
• Класс горючести: ПВ-2 - самозатухающий материал, не поддерживает горение;
• Исполнение: тонкостенная - минимизация объёма, сохранение эластичности.

Совместимость и монтаж

Трубка совместима с медными и алюминиевыми проводами, кабелями и разъёмами, имеющими внешний диаметр до 4,7 мм после усадки. Для установки требуется тепловая пушка или фен с регулируемой температурой. Нагревать равномерно, начиная с одного конца, чтобы избежать перегрева и деформаций. Усадка происходит автоматически при достижении температуры около 120–130 C. Не рекомендуется использовать открытый огонь - риск неравномерного прогрева и повреждения материала.

Безопасность и стандарты

Материал соответствует классу горючести ПВ-2, что гарантирует самозатухание при удалении источника огня. Соответствует требованиям к применению в отраслях с высокими нормами пожаробезопасности - авиации, транспорте, медицине. Не содержит галогенов, не выделяет токсичных паров при нагреве.

Преимущества

• Высокий коэффициент усадки 2:1 - легко одевается на крупные соединения, затем плотно обтягивает;
• Прозрачность - контроль состояния изоляции без демонтажа;
• Широкий температурный диапазон - работает в холодных и жарких средах;
• Гибкость и устойчивость к вибрациям - идеальна для подвижных систем;
• Самозатухание - снижает риск возгорания в случае аварии;
• Стойкость к коррозии и воздействию масел, бензина, щелочей - подходит для агрессивных условий.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - даже самозатухающий материал может повредиться при длительном воздействии;
• Не следует использовать там, где возможны значительные механические нагрузки на изгиб - тонкая стенка (0,64 мм) не компенсирует сильные удары;
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита;
• При температурах выше 135 C возможна потеря формы и прочности - не подходит для высокотемпературных печей или двигателей с прямым нагревом.

Примеры использования

• Изоляция спайки двух проводов в бортовой сети автомобиля;
• Закрытие места пайки платы в медицинском устройстве;
• Защита клемм в распределительной коробке на железной дороге;
• Маркировка кабельных сборок в самолёте - видно цвета жил через прозрачную трубку;
• Обмотка соединений в вибрирующих механизмах - например, в насосах или приводах.

Практические советы

• Выбирайте длину трубки с запасом - она должна полностью покрывать место соединения и заходить на изоляцию кабеля минимум на 5–8 мм с каждой стороны;
• Перед усадкой протрите поверхность от пыли и грязи - особенно важно в электронике и медицине;
• При работе с несколькими проводами - используйте трубку с внутренним диаметром больше суммы диаметров всех проводов до усадки;
• При необходимости резки - используйте острые ножницы, не допускайте расслоения краёв;
• Храните в сухом месте, избегайте прямых солнечных лучей - срок службы до 10 лет при правильных условиях.
