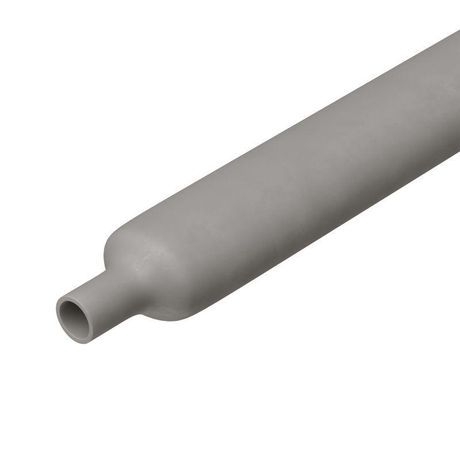

Трубка термоусаживаемая Quadro 9.5/4.7 мм, 2:1, самозатухающая DKC (ДКС) TN2PC20195V0GR

Термоусаживаемая трубка самозатухающая 9,5/4,7 мм серая от DKC (ДКС), артикул tn2pc20195v0gr, используется для изоляции и защиты проводов и соединений в условиях повышенных требований к безопасности и надёжности. Её самозатухающий материал и компактная усадка делают её подходящей для плотного монтажа в ограниченном пространстве.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 9,5/4,7 мм серая применяется для:

• Электрической изоляции проводов и кабелей;
• Защиты мест соединений от влаги, пыли и механических повреждений;
• Маркировки цепей по цвету (серый цвет удобен для систематизации);
• Усиления жёсткости и долговечности изоляционного слоя;
• Защиты от коррозии металлических элементов в зонах контакта.

Подходит для использования в электромонтаже, автомобильной и железнодорожной промышленности, авиации, судостроении, электронике, медицинском оборудовании и других областях, где важна безопасность и стабильность изоляции.

Технические характеристики

• Диаметр до усадки: 9,5 мм - позволяет легко одеть на соединения и кабели большего диаметра;
• Диаметр после усадки: 4,7 мм - обеспечивает плотную фиксацию без просветов;
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве;
• Материал: полиолефин (PEX) - термопластичный, эластичный, устойчив к химическим воздействиям;
• Толщина стенки после усадки: 0,64 мм - оптимальна для баланса между прочностью и гибкостью;
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия;
• Исполнение: тонкостенная - снижает объём и вес, сохраняет гибкость;
• Цвет: серый - нейтральный, не выгорает, хорошо виден на фоне проводов;
• Класс горючести: ПВ-2 - самозатухающая, не поддерживает горение.

Совместимость и монтаж

Трубка совместима с любыми медными и алюминиевыми проводами, кабелями и разъёмами, диаметр которых не превышает 9,5 мм до усадки. Для монтажа требуется тепловая пушка или фен с регулируемой температурой (не выше 180 C). Нагрев следует начинать с одного конца, двигаясь равномерно к другому - так избежать образования воздушных пузырей и перегрева материала. Учитывайте, что после усадки внутренний диаметр составляет всего 4,7 мм - не используйте на крупных клеммах или многожильных соединениях, которые не помещаются в этот размер.

Безопасность и стандарты

Термоусаживаемая трубка самозатухающая 9,5/4,7 мм серая соответствует классу горючести ПВ-2, что означает способность самостоятельно затухать после удаления источника пламени. Это важно для применений в закрытых пространствах, таких как панели управления, кабины транспорта и медицинские устройства. Материал не содержит галогенов, не выделяет токсичных паров при нагреве.

Преимущества

• Высокий коэффициент усадки 2:1 - позволяет использовать одну трубку на широком спектре диаметров;
• Самозатухание - минимизирует риск возгорания в случае замыкания;
• Гибкость и эластичность - не трескается при изгибе даже при низких температурах;
• Стойкость к температурным колебаниям - работает в суровых климатических условиях;
• Тонкая стенка - не создаёт лишнего объёма, идеальна для плотной сборки.

Ограничения применения

• Не рекомендуется для постоянного контакта с острыми краями - возможны порезы тонкой стенки;
• Не подходит для изоляции соединений с внешним диаметром более 9,5 мм - не расширится;
• Не является герметичной оболочкой - не защищает от длительного погружения в жидкость;
• При температурах выше 135 C материал начинает деформироваться - не использовать рядом с мощными нагревательными элементами без дополнительной теплоизоляции.

Примеры использования

• Изоляция клемм в бортовой сети автомобиля;
• Закрытие пайки на печатных платах в авиационной аппаратуре;
• Маркировка кабельных жгутов в поездах и метро;
• Защита соединений в медицинских приборах, требующих стерилизации;
• Обмотка проводов в шкафах управления промышленных станков.

Практические советы

• Перед монтажом проверьте, чтобы место соединения было чистым и сухим - грязь препятствует плотному прилеганию;
• Настройте температуру фена на 120–150 C - слишком высокая температура вызывает прожиг или потёртости;
• При работе в труднодоступных местах используйте насадку-удлинитель на фен;
• Трубка поставляется нарезкой по 1 мм - отмеряйте нужную длину заранее, чтобы избежать перерасхода;
• Для многожильных проводов предварительно скрутите жилы и зафиксируйте их термоклеем - это предотвратит выпирание внутри трубки после усадки.
