Самозатухающая термоусаживаемая трубка в рулоне 3,2/1,6 мм серый | TN2RL20132V0GR DKC ДКС

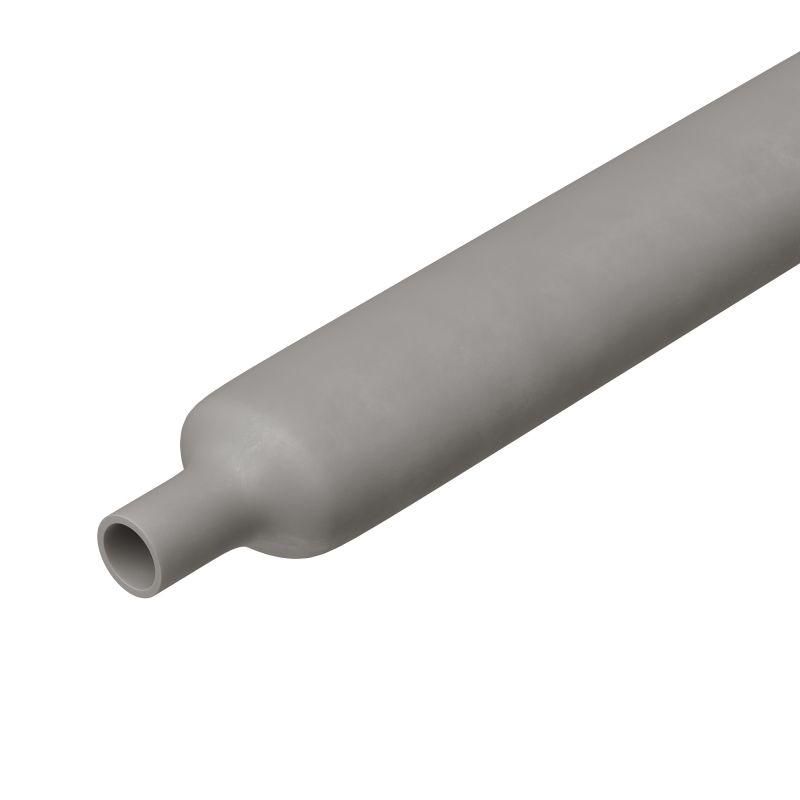

Термоусаживаемая трубка самозатухающая в рулоне 3,2/1,6 мм серая от DKC (ДКС), артикул tn2rl20132v0gr, предназначена для изоляции и защиты проводов в условиях повышенных требований к безопасности и надёжности. Её компактный размер и самозатухающий материал делают её удобным решением для точечного монтажа в плотных электрических цепях.

Назначение и область применения

Термоусаживаемая трубка самозатухающая в рулоне 3,2/1,6 мм серая используется для:

• Электрической изоляции оголённых участков проводов и мест соединений;
• Усиления механической прочности в зонах спайки, опрессовки или пайки;
• Защиты от влаги, пыли, химических воздействий и коррозии;
• Маркировки кабелей и жил по цвету (серый - универсальный вариант для систем без цветового кодирования);
• Фиксации и герметизации малогабаритных элементов в электронике и слаботочных устройствах.

Подходит для применений в автомобильной, авиационной, железнодорожной промышленности, судостроении, медицинском оборудовании, приборостроении и других сферах, где важны безопасность и долговечность.

Технические характеристики

• Тип: термоусадочная, самозатухающая (класс горючести ПВ-2)
• Диаметр до усадки: 3,2 мм - позволяет легко одеть на соединения и кабели большего диаметра
• Диаметр после усадки: 1,6 мм - обеспечивает плотную посадку даже на тонкие провода
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве без перекосов
• Материал: полиолефин (PEX) - устойчив к старению, эластичен, не выделяет токсичных веществ при нагреве
• Толщина стенки после усадки: 0,51 мм - достаточна для изоляции, но сохраняет гибкость
• Рабочая температура: от -55 C до +135 C - работает в экстремальных климатических условиях
• Цвет: серый - нейтральный, не бросается в глаза, подходит для внутренней сборки
• Исполнение: тонкостенная - минимизирует объём, идеальна для ограниченного пространства
• Поставка: рулон - удобно отмерять нужную длину, экономично

Совместимость и монтаж

Трубка совместима с любыми медными, алюминиевыми и многожильными проводами, имеющими внешний диаметр до 3,2 мм до усадки. После нагрева она плотно облегает поверхность, образуя монолитную изоляцию.

Как монтировать:

• Наденьте трубку на провод до соединения - лучше заранее, чтобы потом не пришлось тянуть через контакт;
• Зачистите и соедините жилы (пайка, опрессовка, клеммы);
• Передвиньте трубку на место соединения;
• Нагрейте феном (температура 120–140 C) равномерно, начиная с одного края - не допускайте перегрева;
• Не используйте открытый пламя - возможен оплавление материала.

Посадочный диаметр 1,6 мм после усадки - учтите, что трубка не подойдёт для проводов толще 1,8–2,0 мм до усадки.

Безопасность и стандарты

Материал соответствует классу горючести ПВ-2: при удалении источника огня самозатухание происходит менее чем за 10 секунд. Это важно для помещений с риском возгорания - например, в транспорте или электрошкафах. Материал не содержит свинца и фталатов, соответствует RoHS.

Преимущества

• Высокая гибкость - не трескается при изгибе даже при низких температурах (-55 C);
• Самозатухание - снижает риск распространения огня;
• Стойкость к УФ-излучению и агрессивным средам - подходит для эксплуатации вне закрытых корпусов;
• Тонкая стенка - не увеличивает габариты сборки;
• Равномерная усадка - не деформируется, не образует пузырей.

Ограничения применения

• Не предназначен для постоянного контакта с открытыми источниками тепла выше 135 C - материал может потерять форму;
• Не рекомендован для использования в качестве основной изоляции силовых кабелей - только для вторичной защиты и изоляции соединений;
• Не подходит для монтажа на шероховатые или острые поверхности - есть риск повреждения стенки;
• Не следует использовать в условиях постоянного механического трения - материал слишком тонкий для таких нагрузок.

Примеры использования

• Изоляция места пайки в плате микроконтроллера;
• Герметизация соединения проводов в дверном модуле автомобиля;
• Маркировка сигнальных линий в системах управления поездом;
• Защита выводов датчиков в медицинских аппаратах;
• Фиксация и изоляция жил в кабельных жгутах самолётов.

Практические советы

• При работе с рулоном - отрезайте необходимую длину с запасом 5–10 мм, чтобы было легче перемещать трубку;
• Для быстрого монтажа используйте термофен с регулируемой температурой - обычный фен может не прогреть достаточно равномерно;
• Если трубка плохо садится - проверьте, не осталось ли на проводе оксидов или смазки; протрите спиртом перед установкой;
• Хранить в сухом месте, избегать прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие может изменить цвет;
• Артикул tn2rl20132v0gr - это именно серая версия. Для цветовой маркировки выбирайте другие цвета из серии Quadro.
