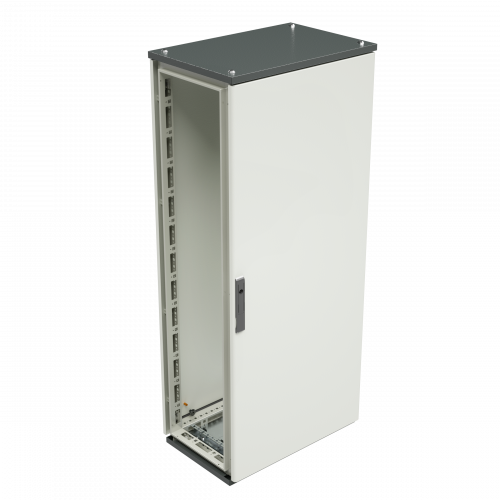

Сборный шкаф CQE, с дверью и задней панелью, 2200x800x600 мм | R5CQE2286 DKC ДКС

Шкаф сборный с дверью и задней панелью 2200x800x600 мм CQE от DKC - это прочный металлический корпус для монтажа оборудования управления, распределения энергии и телекоммуникационных узлов. Подходит для установки на улице и внутри помещений, обеспечивает надежную защиту от внешних воздействий. Артикул r5cqe2286 соответствует серии RAM block.

Назначение и область применения

Шкаф сборный с дверью и задней панелью 2200x800x600 мм CQE предназначен для размещения электронного, электроустановочного и коммутационного оборудования: автоматических выключателей, реле, модулей PLC, сетевых устройств, источников питания. Применяется в промышленной автоматизации, на объектах ЖКХ, транспорте, энергетике и связи. Благодаря защите IP55 и климатическому исполнению УХЛ1, шкаф можно использовать как в закрытых помещениях, так и на открытых площадках - например, возле станков, насосных станций или на фасадах зданий.

Технические характеристики

• Размеры: высота 2200 мм, ширина 800 мм, глубина 600 мм
• Материал корпуса: сталь с порошковой покраской (цвет 7035)
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Тип монтажа: напольный
• Количество дверей: одна, вентилируемая
• Замок: есть, для защиты от несанкционированного доступа
• Электромагнитная совместимость (EMC): выполнено - снижает помехи для чувствительного оборудования
• Климатическое исполнение: УХЛ1 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Соответствие нормативу: ГОСТ Р 50827.3-2009
• Подходит для метрического монтажа - позволяет крепить оборудование по стандартным отверстиям M4–M8
• Напряжение: 220 В - указывает на типичную рабочую среду, но сам шкаф не является источником питания

Совместимость и монтаж

Шкаф сборный с дверью и задней панелью 2200x800x600 мм CQE рассчитан на установку на ровном основании. Монтировать его можно как отдельно, так и в ряд - несколько шкафов соединяются между собой без потери герметичности. Для монтажа внутреннего оборудования используйте метрические крепления (M4–M8); предварительно проверьте расположение крепежных отверстий на стенках. Вентилируемая дверь обеспечивает естественную циркуляцию воздуха - не требует принудительной вентиляции при малом тепловыделении. Кабели заводятся через подготовленные входы в нижней части корпуса; дополнительные отверстия можно просверлить самостоятельно.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ Р 50827.3-2009, который регламентирует безопасность и конструктивные параметры электрощитовых корпусов. Защита IP55 и IK10 обеспечивают соответствие требованиям безопасности в условиях производства и наружной эксплуатации. Электромагнитная совместимость (EMC) гарантирует, что работающее внутри оборудование не будет создавать помех другим устройствам и не подвергается влиянию внешних электромагнитных сигналов. Цвет 7035 - серый матовый - не выгорает на солнце и не отражает свет, повышая комфорт при обслуживании.

Преимущества

• Высокая механическая прочность благодаря стали и ударопрочности IK10
• Защита от пыли и брызг воды - возможность установки вне помещений
• Вентилируемая дверь снижает риск перегрева без необходимости в активной вентиляции
• Система RAM block обеспечивает стандартизацию и совместимость с другими элементами комплекта
• Порошковая окраска устойчива к коррозии, царапинам и химическим воздействиям
• Возможность групповой установки - удобно для масштабирования систем
• Метрический монтаж упрощает установку современного оборудования

Ограничения применения

Шкаф не предназначен для установки в местах постоянного погружения в воду, в агрессивных химических средах (например, кислоты, щелочи) или в зонах с частыми взрывоопасными выбросами. Напряжение 220 В указано как ориентировочное - сам шкаф не рассчитан на работу под напряжением, он лишь содержит оборудование, которое работает от этой сети. Комплектация некомплектная - внутренние крепления, DIN-рейки, провода и устройства не входят в комплект и должны быть приобретены отдельно. Не рекомендуется использовать в условиях температуры ниже −40C или выше +40C - даже при наличии класса УХЛ1.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный шкаф на производственной линии с PLC-контроллерами
• Телекоммуникационный узел на фасаде офисного здания
• Корпус для резервного источника питания (ИБП) в холодильном складе
• Объединённая группа шкафов в кабельной канализации на железнодорожной станции

Практические советы

• Перед монтажом проверьте, чтобы основание было горизонтальным - наклон вызывает перекос двери и нарушение герметичности.
• При использовании в сырых условиях дополнительно проконтролируйте герметизацию кабельных вводов - используйте резиновые уплотнители.
• Не забудьте предусмотреть свободное пространство перед шкафом - минимум 800 мм для открывания двери и обслуживания.
• При соединении нескольких шкафов в ряд соблюдайте последовательность: начинайте с крайнего, затем подсоединяйте следующий по инструкции производителя.
• Артикул r5cqe2286 - это один из базовых вариантов серии RAM block. Для других размеров или комплектаций обращайтесь к каталогу DKC.
