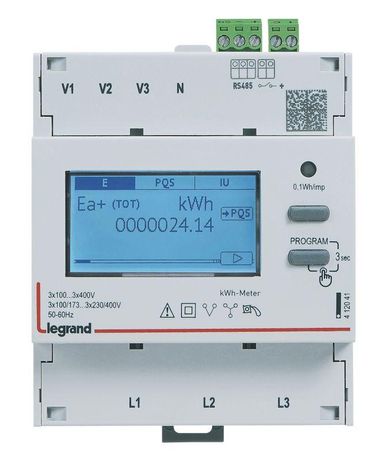

Счетчик EMDX3 3ф многотариф. RS-485 4мод. Leg 412041 Legrand

Счетчик электроэнергии трехфазный 4 модуля с интерфейсом RS485 от Legrand Euro (артикул 412041) предназначен для точного учета активной и реактивной энергии в трехфазных сетях 380 В с возможностью удалённого сбора данных через RS-485. Подходит для промышленных объектов, коммерческих зданий и систем автоматизированного контроля энергопотребления.

Назначение и область применения

Счетчик электроэнергии трехфазный 4 модуля с интерфейсом RS485 используется для измерения и регистрации активной и реактивной электроэнергии в трёхфазных сетях переменного тока частотой 50 Гц. Применяется в распределительных щитах промышленных предприятий, жилых комплексов, торговых центров и других объектов, где требуется точный учёт и передача данных в системы АСУ ЭЭ. Устройство позволяет контролировать расход энергии по девяти тарифам, что удобно для планирования и оптимизации затрат.

Технические характеристики

• Напряжение: 380 В (номинальное)
• Номинальный ток: 5 А
• Тип: Электронный, прямого включения
• Фазность: 3-фазный
• Частота: 50 Гц
• Класс точности: B (соответствует требованиям к коммерческому учёту)
• Тип измеряемой энергии: Активная и реактивная
• Число тарифов: 9
• Индикация: ЖКИ-экран с цифровым отображением значений
• Габариты: 4 модуля (стандарт DIN)
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Интерфейс связи: RS-485 (для подключения к системам сбора данных)
• Калибровка: Произведена на заводе, сертифицирована
• Стопор обратного хода: Есть - предотвращает учёт энергии в обратном направлении
• Кодовый замок: Есть - обеспечивает защиту от несанкционированного доступа
• Разрешение на применение: Внутригосударственное (не предназначено для экспорта)

Совместимость и монтаж

Счетчик электроэнергии трехфазный 4 модуля с интерфейсом RS485 устанавливается на DIN-рейку шириной 35 мм, как стандартные автоматические выключатели. Для подключения используются три фазы (L1, L2, L3), ноль (N) и заземление (PE) - согласно схеме в руководстве. Интерфейс RS-485 требует двухпроводной линии связи с терминалами A/B; рекомендуется использовать экранированный кабель с заземлением экрана в одной точке. Напряжение питания для работы счетчика берётся непосредственно из измеряемой сети - внешний источник не нужен.

Безопасность и стандарты

Счетчик соответствует международным стандартам: IEC 61557-12, IEC 62053-21/23, IEC 62052-11 и IEC 62052-31. Класс точности B гарантирует допустимую погрешность +-1% в рабочих условиях. Защита IP54 позволяет установку в помещениях с повышенной влажностью или пылью, но не во взрывоопасных средах. Кодовый замок и стопор обратного хода обеспечивают соответствие требованиям к защите от мошенничества при коммерческом учёте.

Преимущества

• Высокая точность класса B - подходит для коммерческого учёта
• Поддержка 9 тарифов - гибкая система учёта по времени суток и дням недели
• RS-485 - совместим с большинством SCADA-систем и программируемых логических контроллеров
• Защита от несанкционированного доступа - кодовый замок снижает риск вмешательства
• ЖКИ-индикатор - чёткое отображение всех параметров даже при слабом освещении
• Монолитная конструкция - надёжная работа при колебаниях напряжения и перегрузках

Ограничения применения

• Не предназначен для установки вне помещений - IP54 не обеспечивает защиту от прямого дождя или постоянного воздействия влаги
• Не работает с токами выше 5 А - при больших нагрузках требуется использование трансформаторов тока
• Не имеет встроенного GSM/Wi-Fi - для удалённого доступа необходимы дополнительные маршрутизаторы или шлюзы
• Разрешение на применение внутригосударственное - не сертифицирован для продажи за рубежом
• Не поддерживает протокол Modbus TCP - только RS-485 (Modbus RTU)

Примеры использования

• Учёт энергопотребления на участке производства с несколькими станками
• Контроль расхода электроэнергии в офисном здании с многотарифным графиком
• Интеграция в систему АСКУЭ для автоматического формирования отчётов
• Мониторинг эффективности возобновляемых источников энергии (например, солнечных панелей) в режиме реального времени

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 380 В +-10% - выход за пределы может повлиять на точность показаний
• При подключении RS-485 используйте терминаторы 120 Ом на крайних устройствах линии для минимизации помех
• Обязательно закройте кодовый замок после первичной настройки - это исключит случайное изменение параметров
• Для долговременной работы в пыльных помещениях периодически очищайте корпус от грязи, особенно вокруг клавиш управления
• При использовании в системах с множеством счетчиков - задавайте уникальные адреса устройств (1–247) и соблюдайте полярность A/B на RS-485
• Счетчик электроэнергии трехфазный 4 модуля с интерфейсом RS485 Legrand Euro 412041 не требует регулярной поверки - срок межповерочного интервала указан в паспорте, обычно 16 лет
