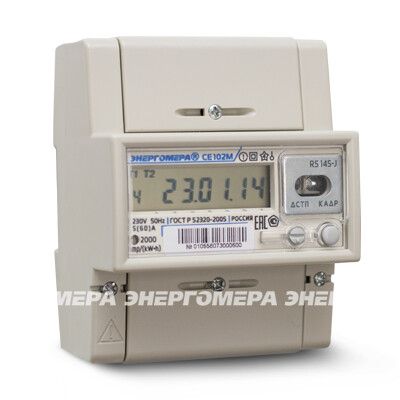

Счетчик электроэнергии однофазный многотарифный Энергомера CE102M R5 145-A 5-60 А ЖКИ на DIN-рейку | 101002003010748

Счетчик электроэнергии однофазный многотарифный CE102M R5 145-A 5-60 А класс точности 1.0 с ЖКИ и RS-485 - устройство для точного учета потребленной электроэнергии в бытовых и промышленных сетях с возможностью работы по четырем тарифам и удаленной передачей данных через интерфейс RS-485. Производится компанией Энергомера, соответствует российским нормативам и рассчитан на установку на DIN-рейку.

Назначение и область применения

Счетчик электроэнергии однофазный многотарифный CE102M R5 145-A 5-60 А класс точности 1.0 с ЖКИ и RS-485 используется для измерения активной энергии в однофазных сетях переменного тока частотой 50 Гц. Подходит для коммерческого и технологического учета электроэнергии в жилых домах, офисах, малых предприятиях и на производстве. Может работать самостоятельно или в составе автоматизированных систем учета (АииС КУЭ), передавая данные на диспетчерские пункты для контроля и анализа нагрузки.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 5 А, максимальный ток: 60 А
• Класс точности: 1.0 - допустимая погрешность +-1%
• Количество тарифов: 4 - позволяет учитывать энергию по разным ценам в зависимости от времени суток
• Тип счетчика: электронный, с ЖКИ-дисплеем для наглядного отображения показаний
• Род тока: переменный (AC)
• Частота: 50 Гц
• Способ измерения: прямое - без внешних трансформаторов
• Интерфейсы связи: RS-485 (для подключения к системам сбора данных), импульсный выход (электрический и оптический) для проверки и тестирования
• Степень защиты: IP51 - защищен от пыли и капель воды сверху
• Диапазон рабочих температур: от -45 до +70 C - работает в суровых условиях, включая холодильники, чердачные помещения, производственные зоны
• Количество модулей DIN: 5 - занимает 5 стандартных единиц ширины на рейке
• Материал корпуса: пластик
• Климатическое исполнение: Т3 - предназначено для умеренного климата с высокой влажностью
• Защита от вскрытия: наличие кодового замка - предотвращает несанкционированный доступ
• Соответствие стандартам: ГОСТ Р 52320-2005, ГОСТ Р 52322-2005

Совместимость и монтаж

Счетчик электроэнергии однофазный многотарифный CE102M R5 145-A 5-60 А класс точности 1.0 с ЖКИ и RS-485 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы L (фаза) и N (ноль) - провода сечением до 25 мм2. Интерфейс RS-485 требует двухжильного экранированного кабеля с соблюдением полярности A/B. Импульсный выход можно использовать для подключения внешнего контрольного прибора или для поверки. Установка должна выполняться в закрытых щитках с защитой от механических повреждений и осадков.

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ Р 52320-2005 и ГОСТ Р 52322-2005 - основным нормативам для однофазных электросчетчиков в России. Сертифицирован для внутригосударственного применения. Защита IP51 обеспечивает безопасную работу в помещениях с повышенной запыленностью. Наличие кодового замка исключает возможность изменения настроек без специального ключа. Температурный диапазон от -45 до +70 C гарантирует надежность даже в неотапливаемых местах.

Преимущества

• Высокая точность класса 1.0 - минимальная погрешность при расчетах платежей
• Поддержка 4 тарифов - позволяет экономить за счет перераспределения нагрузки на ночное время
• Цифровой ЖКИ-экран - удобное считывание показаний без необходимости открывать крышку
• Интеграция с АииС КУЭ - совместим с большинством современных систем автоматизации учета
• Два типа импульсного выхода - элетрический и оптический - обеспечивают гибкость диагностики и поверки
• Широкий температурный диапазон - подходит для установки вне теплых помещений

Ограничения применения

• Не предназначен для трехфазных сетей - только для однофазных 230 В
• Степень защиты IP51 не допускает установку на улице или во влажных средах без дополнительной защиты
• Требуется внешний источник питания для RS-485 - сам счетчик не питает линию связи
• Не поддерживает протоколы Modbus TCP/IP - только RS-485 (Modbus RTU)
• Запрещена работа при напряжении выше 230 В +-10% - риск повреждения

Примеры использования

• Жилые дома с многотарифными тарифами - учет электроэнергии по дням/ночью
• Производственные участки - контроль энергопотребления оборудования
• Коммерческие объекты - торговые центры, кафе, офисы с планированием расходов
• Автоматизированные системы управления энергоресурсами - передача данных в Центральный пункт учета
• Объекты с нестабильным электроснабжением - благодаря широкому диапазону рабочих температур

Практические советы

• При монтаже используйте кабели с достаточным сечением - особенно при работе на максимуме тока (60 А)
• Для RS-485 применяйте экранированный двужильный кабель, заземлите экран на одном конце
• Проверьте соответствие посадочного места на DIN-рейке - счетчик занимает 5 модулей, убедитесь, что есть место
• При первичном включении - дождитесь инициализации ЖКИ (до 10 секунд)
• Для поверки используйте оптический порт - он менее подвержен помехам, чем электрический
• Не устанавливайте рядом с источниками сильных электромагнитных полей - возможно влияние на точность
• При использовании в холодных помещениях - убедитесь, что щиток герметичен, чтобы избежать конденсата
