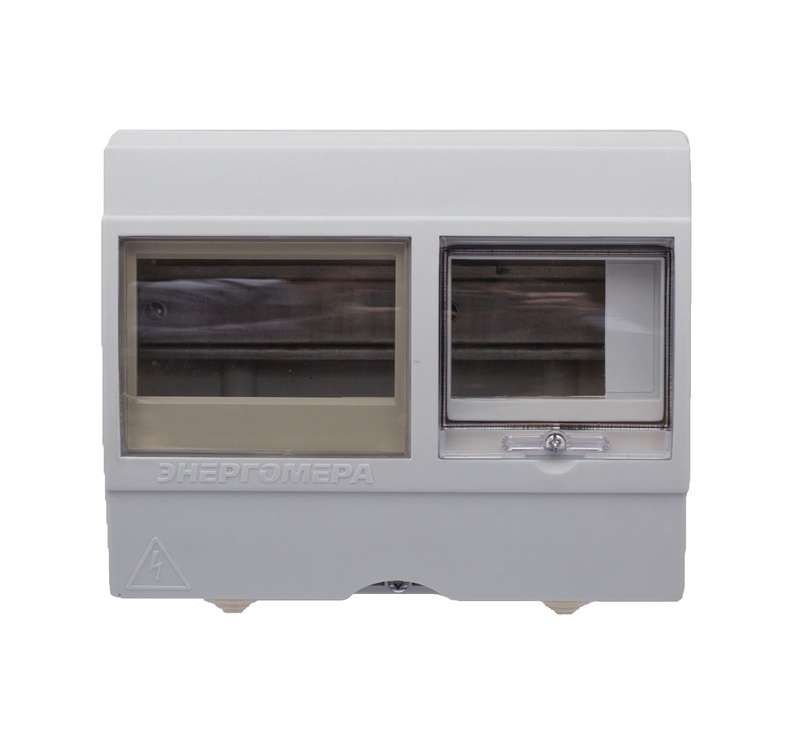

Корпус КШН6Р-11 Энергомера 106001004009606

Корпус КШН6Р-11 У1 от Энергомера - это навесной щит учетно-распределительный из поликарбоната с IP54, рассчитанный на установку одного однофазного счетчика и девяти модулей DIN. Подходит для монтажа в квартирах, домах и многошкафных системах, обеспечивает надежную защиту оборудования в условиях умеренного климата.

Назначение и область применения

Корпус КШН6Р-11 У1 предназначен для сборки вводно-распределительных устройств (ВРУ) в жилых и общественных зданиях. Внутрь корпуса устанавливаются однофазный электросчётчик, автоматы, УЗО, контакторы и другие компактные аппараты. Применяется как для наружной, так и для внутренней установки - например, в подъездах, на лестничных клетках, в технических помещениях.

Технические характеристики

• Напряжение: 380 В - допустимо использование в сетях до этого значения;
• Тип: Щит учетно-распределительный с одним местом для счётчика (1×1 фаза);
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон;
• Климатическое исполнение: У1 - работает при температурах от -45 C до +45 C, подходит для холодных регионов;
• Материал: Поликарбонат - прочный, устойчивый к УФ-излучению и механическим повреждениям;
• Количество модулей DIN: 9 - позволяет разместить до 9 стандартных автоматических выключателей по 17,5 мм каждый;
• С Din-рейкой: Да - уже установленная металлическая рейка для быстрой фиксации аппаратов;
• Глубина монтажа: 96 мм - достаточна для большинства современных устройств;
• Способ монтажа: Навесной - крепится на стену с помощью дюбелей или саморезов;
• Цвет: Бежевый - сочетается с интерьером и не выделяется визуально;
• Крышка: Откидная - удобна для обслуживания и проверки, фиксируется на шарнире;
• Комплектность: Некомплектный - внутри только корпус, крышка и Din-рейка; оборудование и кабельные вводы - отдельно;
• Использование в многошкафных системах: Да - можно комбинировать с другими щитами в одной группе;
• Нормативный документ: ТР ТС 004/2011 - соответствует требованиям ЕАЭС по безопасности электротехники.

Совместимость и монтаж

Корпус КШН6Р-11 У1 совместим с любыми устройствами, имеющими стандартную ширину 17,5 мм на Din-рейке. Для подключения проводов предусмотрены два кабельных ввода (не входят в комплект) - их необходимо выбрать отдельно, исходя из диаметра кабеля. Монтаж выполняется на вертикальную поверхность: предварительно наметьте места сверления, используйте дюбели 6–8 мм. Глубина 96 мм позволяет разместить даже толстые клеммы и УЗО с большим габаритом. Корпус не требует специальных инструментов для сборки - всё крепится обычными отвертками.

Безопасность и стандарты

Корпус КШН6Р-11 У1 сертифицирован по ТР ТС 004/2011 - это обязательное требование для продажи и монтажа в странах ЕАЭС. Высокий класс защиты IP54 снижает риск поражения током при случайном попадании влаги или пыли. Поликарбонат не горит и не распространяет пламя, что дополнительно повышает безопасность. Работа в диапазоне от -45 C до +45 C делает его пригодным для использования в неотапливаемых помещениях зимой.

Преимущества

• Высокая ударопрочность материала - корпус не треснет при случайном воздействии;
• Откидная крышка с фиксацией - не выпадает и легко открывается одной рукой;
• Встроенная Din-рейка - экономит время на сборке, не нуждается в дополнительной установке;
• Поддержка многошкафных решений - позволяет создавать централизованные распределительные системы;
• Устойчивость к перепадам температур - не деформируется в суровых климатических условиях.

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием прямого потока воды - IP54 не гарантирует герметичность при струйном орошении;
• Не используется в качестве основного распределительного щита для многоквартирных домов с высокой нагрузкой - ограниченное количество модулей (9) и отсутствие входного автомата в комплекте;
• Не имеет встроенной системы вентиляции - при длительной работе в закрытом помещении с нагревом оборудования возможен перегрев;
• Комплектация некомплектная - все элементы (автоматы, счётчик, кабельные вводы, заземление) нужно докупать отдельно.

Примеры использования

• Вводный щит в квартире - один счётчик, три автомата на освещение, два на розетки, одно УЗО;
• Распределительный щит на этаже многоквартирного дома - несколько КШН6Р-11 У1 в одном ряду, управляемые с единого пункта;
• Щит на даче или в гараже - благодаря устойчивости к морозу подходит для неотапливаемых объектов;
• Временные объекты - строительные площадки, временные офисы, где требуется быстрый и надёжный монтаж.

Практические советы

• Перед монтажом проверьте глубину корпуса (96 мм) - некоторые старые автоматы или УЗО могут не поместиться;
• Выбирайте кабельные вводы с учётом диаметра вводимого кабеля - лучше взять с запасом по размеру;
• При использовании в холодных регионах убедитесь, что все соединения выполнены качественно - термические расширения могут вызвать ослабление контактных групп;
• Не забудьте про заземление - хотя корпус металлический, он сделан из поликарбоната, поэтому заземляющий проводник нужно заводить отдельно на клемму;
• При заказе нескольких экземпляров - берите сразу с запасом по цвету, чтобы избежать различий в оттенке между партиями.
