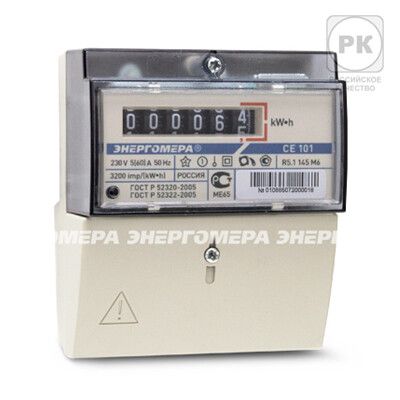

Счетчик электроэнергии однофазный однотарифный Энергомера CE101 R5.1 145 5-60А ЖКИ на DIN-рейку | 101001003011124 101001003013165

Счетчик электроэнергии однофазный однотарифный CE101 R5.1 145 5-60А класс точности 1.0 ЖКИ 230В на DIN-рейку — надежный электронный прибор для учета активной энергии в бытовых и промышленных сетях. Производится компанией Энергомера, соответствует российским нормам и предназначен для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Счетчик CE101 R5.1 145 5-60А предназначен для измерения расхода активной электроэнергии в однофазных сетях переменного тока частотой 50 Гц. Применяется в жилых домах, офисах, малых предприятиях и на объектах с небольшими нагрузками — например, для учета энергопотребления освещения, оборудования, систем отопления и кондиционирования. Подходит для замены старых механических счетчиков в существующих щитках.

Технические характеристики

• Номинальное напряжение: 220–230 В
• Номинальный ток: 5 А, максимальный ток: 60 А
• Класс точности: 1.0 — допустимая погрешность ±1%
• Тип отображения: ЖКИ-экран, показывает текущую и суммарную энергию
• Тип измерения: прямое (ток проходит через внутренний шунт)
• Частота сети: 50 Гц
• Импульсный выход: электрический, 3200 импульсов на 1 кВт·ч — позволяет подключить внешние системы сбора данных
• Степень защиты: IP51 — защищен от пыли и вертикальных брызг воды
• Рабочая температура: от –30 °C до +70 °C
• Климатическое исполнение: Т3 — рассчитан на умеренные и тропические условия
• Межповерочный интервал: 16 лет — длительный срок между обязательными поверками
• Ширина корпуса: 5 модулей (стандартная DIN-рейка)
• Материал корпуса: пластик
• Калибровка: заводская, сертифицированная

Совместимость и монтаж

CE101 R5.1 145 5-60А монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется в распределительном щите с доступом к фазному и нулевому проводникам. Для подключения используются клеммы на задней стенке: L (фаза), N (ноль). Кабели должны иметь сечение, соответствующее току до 60 А — рекомендуется использовать медные провода 10–16 мм². Напряжение питания — 230 В, подключение осуществляется напрямую без трансформаторов тока. Комплектация включает сам счетчик, руководство по эксплуатации и формуляр с данными завода-изготовителя.

Безопасность и стандарты

Счетчик CE101 R5.1 145 5-60А соответствует требованиям ГОСТ 31818.11-2012 (аналог IEC 62058-11-2012). Внесен в Российский реестр средств измерений, что гарантирует его легальное использование для коммерческого учета электроэнергии. Защита от магнитного воздействия предотвращает попытки хищения энергии. Сертификаты подтверждают соответствие требованиям безопасности и помехоустойчивости.

Преимущества

• Высокая точность класса 1.0 — минимальная погрешность при измерении
• Защита от магнитов — снижает риск несанкционированного влияния
• Импульсный выход — позволяет интегрировать счетчик в системы автоматического сбора данных (телеметрия)
• Долгий межповерочный интервал (16 лет) — экономия на обслуживании
• Устойчивость к перепадам температур — работает в холодных и жарких условиях
• Простая замена старых счетчиков благодаря компактным габаритам (5 модулей)

Ограничения применения

• Не подходит для трехфазных сетей — только для однофазных цепей
• IP51 не обеспечивает защиту от прямого потока воды — нельзя устанавливать вне помещений или во влажных зонах без дополнительной защиты
• Только однотарифный режим — не поддерживает ночную/дневную тарификацию
• Нет встроенного радио- или GSM-модуля — передача данных возможна только через импульсный выход и внешнюю систему
• Не предназначена для работы при напряжении ниже 190 В — возможны сбои при проседании сети

Примеры использования

• Учет электроэнергии в квартире или частном доме
• Контроль потребления на участке с насосами, тепловыми пушками, сварочными аппаратами
• Замена устаревших индукционных счетчиков в многоквартирных домах
• Интеграция в системы управления энергопотреблением на складах и мастерских
• Объекты с ограниченным бюджетом, где нужен надежный и недорогой счетчик без сложных функций

Практические советы

• Проверьте посадочные размеры: ширина 5 модулей должна точно совпадать с местом в щите
• При подключении соблюдайте полярность: фаза — на L, ноль — на N
• Для импульсного выхода используйте экранированный кабель, чтобы исключить помехи
• Если планируете подключение к системе телеметрии — заранее согласуйте протокол передачи данных с оператором
• После монтажа проверьте работу: при включенной нагрузке экран должен отображать растущее значение
• Не закрывайте счетчик герметичными крышками — требуется вентиляция для отвода тепла
