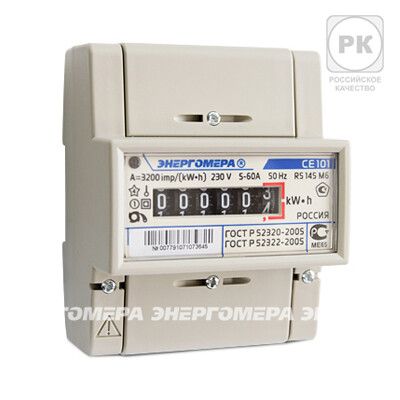

Счетчик электроэнергии однофазный однотарифный Энергомера CE101 R5 145 M6 5-60А МЕХ на DIN-рейку | 101001003007791

Счетчик электроэнергии однофазный однотарифный CE101 R5 145 M6 5-60А класс точности 1.0 механический на DIN-рейку - надежный электромеханический прибор от бренда Энергомера для учета потребленной активной энергии в бытовых и промышленных сетях 230 В. Артикул 101001003007791 соответствует требованиям ГОСТ 31818.11-2012 и предназначен для установки на DIN-рейку.

Назначение и область применения

Счетчик электроэнергии однофазный однотарифный CE101 R5 145 M6 5-60А класс точности 1.0 механический на DIN-рейку измеряет расход активной электроэнергии в однофазных двухпроводных цепях переменного тока частотой 50 Гц. Подходит для установки в жилых домах, офисах, малых производствах, на объектах коммунального хозяйства. Применяется там, где требуется точный учет без сложной тарификации - например, в квартирах, гаражах, небольших мастерских.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 5 А, максимальный ток: 60 А
• Класс точности: 1.0 - допустимая погрешность +-1%
• Тип счетчика: электромеханический (индукционный), с механическим отсчетным устройством (ЭМОУ)
• Род тока: переменный (AC)
• Частота сети: 50 Гц
• Количество тарифов: однотарифный - учитывает всю энергию по единому тарифу
• Способ измерения: прямое - ток проходит через внутренний шунт, без внешних трансформаторов
• Степень защиты: IP51 - защищен от пыли и вертикально падающих капель воды
• Количество модулей DIN: 5
• Диапазон рабочих температур: от -40 C до +70 C
• Климатическое исполнение: Т3 - рассчитан на умеренные и холодные климатические зоны
• Импульсный выход: есть - позволяет подключить внешние системы контроля (например, автоматизированные системы учёта)
• Стопор обратного хода: да - предотвращает перемотку при подаче энергии в сеть (например, от солнечных панелей)
• Материал корпуса: пластик
• Нормативный документ: ГОСТ 31818.11-2012 (соответствует IEC 62058-11-2012)
• Разрешение на применение: внутригосударственное - сертифицирован для использования в России

Совместимость и монтаж

Счетчик CE101 R5 145 M6 5-60А класс точности 1.0 механический на DIN-рейку монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает 5 модулей. Для подключения используются клеммы с зажимами под провода сечением до 25 мм2. Обязательно соблюдать полярность: вход L и N - сверху, выход - снизу. Напряжение питания - 230 В, ток до 60 А. Максимальный ток 60 А - значит, прибор можно использовать даже в домах с высокой нагрузкой, например, с электрокотлом или кондиционером. Перед монтажом проверьте соответствие посадочных размеров и наличие свободного места на щите.

Безопасность и стандарты

Счетчик электроэнергии однофазный однотарифный CE101 R5 145 M6 5-60А класс точности 1.0 механический на DIN-рейку соответствует ГОСТ 31818.11-2012 и имеет внутригосударственное разрешение на применение. Защита IP51 обеспечивает безопасную работу в закрытых распределительных щитах. Стопор обратного хода исключает некорректное показание при подаче энергии в сеть. Класс точности 1.0 гарантирует законное использование в системах коммерческого учета.

Преимущества

• Высокая надежность благодаря механической конструкции - нет электроники, которая выходит из строя от перегрузок или помех
• Не требует внешнего питания - работает от сети, что снижает риск отказа при авариях
• Импульсный выход позволяет интегрировать прибор в АСКУЭ без замены
• Широкий диапазон токов (5–60 А) покрывает большинство бытовых и коммерческих нужд
• Устойчив к перепадам температур - подходит для установки в неотапливаемых помещениях

Ограничения применения

• Не подходит для многотарифного учета - нельзя раздельно считать день/ночь
• IP51 не обеспечивает защиту от брызг сбоку - не устанавливать во влажных местах вне щита
• Не рекомендован для помещений с постоянными вибрациями - возможны погрешности в показаниях
• Отсутствуют цифровые интерфейсы (RS-485, Bluetooth) - данные снимаются вручную
• Запрещено использовать в сетях постоянного тока - только переменный ток 50 Гц

Примеры использования

• Учет электроэнергии в квартире с электроплитой и теплым полом
• Подключение к щиту в гараже с компрессором и сварочным аппаратом
• Фиксация потребления в административном здании с кондиционерами и освещением
• Установка в распределительном щите на даче с зимним проживанием
• Контроль нагрузки в небольшом цехе с одним станком и освещением

Практические советы

• Проверяйте перед установкой, чтобы максимальный ток нагрузки не превышал 60 А - иначе возможен перегрев контактов
• При использовании импульсного выхода используйте экранированный кабель для связи с АСКУЭ - минимизируйте влияние помех
• Обеспечьте доступ к лицевой панели для регулярного снятия показаний - корпус не прозрачен, показания видны только спереди
• При монтаже в холодном помещении дайте прибору адаптироваться к температуре 1–2 часа до включения
• Счетчик CE101 R5 145 M6 5-60А класс точности 1.0 механический на DIN-рейку не требует периодической поверки менее чем каждые 16 лет - согласно нормативам РФ
