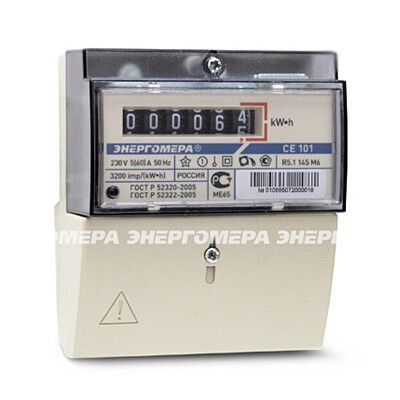

Счетчик электроэнергии однофазный однотарифный Энергомера CE101 R5.1 145 M6 5-60А МЕХ на DIN-рейку | 101001003011067

Счетчик электроэнергии однофазный однотарифный CE101 R5.1 145 M6 5-60А класс точности 1.0 - механический прибор для учета потребленной активной энергии в бытовых и промышленных сетях 230 В. Установка возможна на DIN-рейку, изделие соответствует требованиям ГОСТ и сертифицировано для внутреннего рынка России. Бренд Энергомера обеспечивает надежность и совместимость с типовыми распределительными щитами.

Назначение и область применения

Счетчик электроэнергии однофазный однотарифный CE101 R5.1 145 M6 5-60А класс точности 1.0 предназначен для измерения активной электрической энергии в однофазных двухпроводных цепях переменного тока частотой 50 Гц. Применяется в жилых домах, офисах, малых производствах и объектах коммунальной инфраструктуры, где требуется точный учет потребления без разделения на тарифы. Подходит для замены устаревших аналогов в существующих щитках.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 5 А; максимальный ток: 60 А
• Класс точности: 1.0 - допустимая погрешность +-1%
• Тип счетчика: электромеханический (индукционный), с механическим отсчетным устройством (ЭМОУ)
• Род тока: переменный (AC)
• Частота: 50 Гц
• Количество тарифов: однотарифный - показания суммируются без разделения по времени
• Способ измерения: прямое - ток проходит через сам счетчик, без внешних трансформаторов
• Тип энергии: активная (измеряет реальное потребление, в кВт·ч)
• Степень защиты: IP51 - защищен от пыли и вертикальных капель воды
• Количество модулей DIN: 5
• Диапазон рабочих температур: от -40 C до +70 C
• Импульсный выход: есть - позволяет подключить внешние системы контроля (например, автоматизированные системы учёта)
• Материал корпуса: пластик
• Климатическое исполнение: Т3 - рассчитан на умеренные и холодные климатические зоны
• Стопор обратного хода: да - предотвращает перемотку при обратном потоке энергии
• Нормативный документ: ГОСТ 31818.11-2012 (соответствует IEC 62058-11-2012)
• Разрешение на применение: внутригосударственное - сертифицирован для установки в РФ

Совместимость и монтаж

Счетчик CE101 R5.1 145 M6 5-60А класс точности 1.0 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуются два свободных места на рейке (по 5 модулей). Клеммы предназначены для подключения медных проводов сечением до 25 мм2. Максимальный ток 60 А позволяет использовать счетчик в помещениях с высокой нагрузкой - например, в квартирах с электрокотлом или гаражах с сварочным оборудованием. Перед монтажом проверьте соответствие посадочных размеров и наличие достаточного пространства в щите. Напряжение питания - 230 В, подключение выполняется по схеме L-N (фаза-нуль).

Безопасность и стандарты

Счетчик электроэнергии однофазный однотарифный CE101 R5.1 145 M6 5-60А класс точности 1.0 соответствует требованиям ГОСТ 31818.11-2012 и международному стандарту IEC 62058-11-2012. Изделие имеет стопор обратного хода, исключающий некорректное намотание при попытке возврата показаний. Защита IP51 гарантирует безопасную работу в закрытых щитах с минимальным риском попадания пыли. Сертификат внутригосударственного разрешения подтверждает легальность установки в системах государственного учета.

Преимущества

• Высокая надежность благодаря электромеханической конструкции - нет сложной электроники, которая выходит из строя при перегрузках
• Широкий диапазон токов (5–60 А) - поддерживает как малые нагрузки, так и мощные потребители
• Импульсный выход позволяет интегрировать счетчик в системы АСКУЭ без замены оборудования
• Устойчивость к экстремальным температурам - работает даже в неотапливаемых щитах зимой
• Простота обслуживания - отсчетный механизм не требует калибровки в течение всего срока службы

Ограничения применения

• Не подходит для трехфазных сетей - только для однофазных цепей 230 В
• Не является многотарифным - нельзя использовать для учета по ночному/дневному тарифу
• IP51 не обеспечивает защиту от брызг и влаги - запрещено монтаж вне закрытых щитов
• Запрещена установка в условиях постоянной вибрации или воздействия магнитных полей выше нормы - влияет на точность
• Не рекомендован для установки в местах с частыми скачками напряжения выше 270 В - возможны повреждения механизма

Примеры использования

• Жилой дом - учет электроэнергии для всей квартиры с кондиционером, плитой и освещением
• Автомобильный сервис - питание сварочного аппарата, компрессора и светильников
• Производственный участок - учет энергии для одного станка или группы маломощного оборудования
• Подъездной щит дома - замена старого счетчика без изменения проводки
• Дачный домик - работа при минусовой температуре без подогрева щита

Практические советы

• Проверьте перед установкой, что ваш щит имеет место под 5 модулей DIN - счетчик крупнее обычных автоматов
• Обязательно используйте термоусадочные трубки на входных и выходных кабелях - снижают риск нагрева контактов
• При подключении соблюдайте полярность: фаза (L) - на клемму №1, ноль (N) - на клемму №3
• Импульсный выход можно использовать для подключения к контроллеру или смарт-системе - сигнал импульса равен 1 Вт·ч
• Не затягивайте клеммы слишком сильно - пластиковые контактные площадки легко деформируются
• Срок службы - более 16 лет, поверка обязательна каждые 16 лет согласно законодательству РФ
