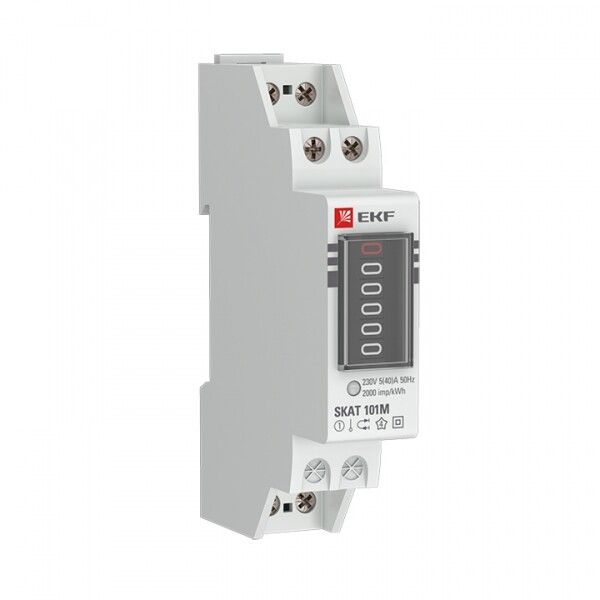

Счетчик электрической энергии модульный SKAT 101М/1 - 5(40) Ш Р M EKF | 10105M

Счетчик электрической энергии модульный 5(40)А однофазный от EKF серии PROxima - это надежный электромеханический прибор для измерения потребления активной электроэнергии в однофазных сетях 220–230 В. Подходит для установки в распределительных щитах по DIN-рейке, используется в жилых домах, малых предприятиях и объектах с низкой нагрузкой.

Назначение и область применения

Счетчик электрической энергии модульный 5(40)А однофазный предназначен для учета активной электроэнергии в однофазных двухпроводных цепях переменного тока с частотой 50 Гц. Применяется там, где требуется простой и долговечный способ контроля расхода энергии - в квартирах, частных домах, гаражах, небольших мастерских и на объектах с мелкими электродвигателями. Учитывает энергию по одному тарифу, не требует внешнего питания и работает автономно.

Технические характеристики

• Номинальный ток: 5 А - рабочий ток, при котором обеспечивается максимальная точность;
• Максимальный ток: 40 А - предельная нагрузка, которую прибор выдерживает без повреждений;
• Напряжение: 220–230 В - соответствует стандартной сети в России и странах СНГ;
• Частота: 50 Гц - оптимизирован для сетей Европы и СНГ;
• Класс точности: 1 - допустимая погрешность +-1%, что соответствует требованиям для бытового учета;
• Тип счетчика: электромеханический - механическая система с диском, не зависит от батареек и электроники;
• Тип отсчетного устройства: ЭМОУ (электромеханическое отсчетное устройство) - показания считываются визуально через механические барабаны;
• Импульсный выход: S0 - электрический импульсный сигнал (2000 импульсов на 1 кВт·ч), позволяет подключить внешние системы сбора данных (например, автоматизированные системы учета);
• Способ монтажа: DIN-рейка - легко устанавливается в любой распределительный щит;
• Ширина: 1 модуль - занимает минимальное место в щите;
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды; не предназначена для открытого монтажа;
• Стопор обратного хода: да - предотвращает перемотку при подаче энергии в сеть (например, от солнечных панелей);
• Разрешение на применение: внутригосударственное - сертифицирован для использования в РФ, но не для коммерческого учета в крупных организациях без поверки.

Совместимость и монтаж

Счетчик электрической энергии модульный 5(40)А однофазный совместим со всеми типами щитов, оснащенных стандартной DIN-рейкой шириной 17,5 мм. Монтируется прямо в щит без дополнительных креплений. Для подключения используются два входных провода (фаза и ноль) и два выходных - к нагрузке. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Импульсный выход S0 подключается к внешним системам (например, контроллерам или передатчикам) через изолированные провода, соблюдая полярность. Обязательно отключайте питание перед монтажом!

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ Р 52320-2005 и ГОСТ Р 8.585-2009 для электросчётчиков. Класс точности 1 позволяет использовать его для внутреннего учета в жилых и коммунальных объектах. Отсутствие защиты от влаги (IP40) делает обязательным установку только во внутренних шкафах, исключающих контакт с водой, пылью и агрессивными средами. Наличие стопора обратного хода гарантирует соответствие нормам против несанкционированного учета при наличии генерирующих устройств.

Преимущества

• Не требует внешнего питания - работает от сети, даже при отключении напряжения сохраняет данные;
• Высокая надежность благодаря механической конструкции - меньше отказов, чем у электронных аналогов;
• Простота обслуживания - нет экранов, микросхем, батареек, которые могут выйти из строя;
• Поддержка импульсного выхода S0 - можно интегрировать в системы автоматизации без замены прибора;
• Малый форм-фактор - экономит место в щите, особенно актуально при плотной компоновке;
• Защита от намотки - важна при использовании возобновляемых источников энергии.

Ограничения применения

• Не подходит для трехфазных сетей - только для однофазных цепей;
• IP40 не допускает установку на улице, в сырых помещениях (бани, подвалы без защиты) или местах с высокой запыленностью;
• Не имеет многотарифного режима - нельзя использовать для расчетов по ночному/дневному тарифу;
• Не рекомендован для коммерческого учета в крупных компаниях без прохождения государственной поверки;
• Максимальный ток 40 А - не подходит для мощных нагревателей, электрокотлов выше 9 кВт или промышленного оборудования;
• Отсутствует цифровой интерфейс - показания снимаются вручную, без Wi-Fi или Bluetooth.

Примеры использования

• Установка в квартирном щите для учета электроэнергии в доме с электроплитой и кондиционером;
• Фиксация расхода в гараже с сварочным аппаратом и компрессором;
• Монтаж в щите небольшого офиса или мини-мастерской с компьютерами и светильниками;
• Интеграция в систему автоматического сбора данных через импульсный выход S0 - например, для удаленного мониторинга в коттеджном поселке.

Практические советы

• Перед установкой проверьте, чтобы максимальная нагрузка в помещении не превышала 40 А - перегрузка может вызвать перегрев и выход из строя;
• При подключении импульсного выхода используйте экранированный кабель, чтобы избежать помех от соседних проводов;
• Обязательно убедитесь, что в щите есть достаточное пространство для вентиляции - перегрев снижает срок службы;
• Для учета в ЖКХ или при сдаче объекта в эксплуатацию - запросите документы о поверке прибора, так как он требует первичной поверки после установки;
• Если планируете подключение солнечных панелей - этот счетчик подходит, потому что имеет стопор обратного хода, но учтите, что он не умеет считать выработку - только потребление.
