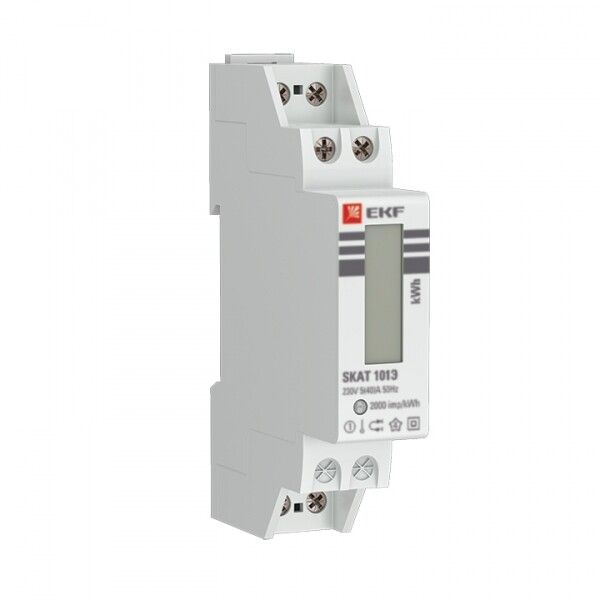

Счетчик электрической энергии модульный SKAT 101Э/1 - 5(40) Ш Р M EKF | 10106M

Счетчик электрической энергии модульный 5(40)А однофазный от EKF серии PROxima - это электронный прибор для точного измерения расхода активной электроэнергии в однофазных сетях 230 В. Устанавливается на DIN-рейку, подходит для жилых домов, малых предприятий и распределительных щитов.

Назначение и область применения

Счетчик электрической энергии модульный 5(40)А однофазный используется для учета потребления активной энергии в однофазных двухпроводных цепях переменного тока с частотой 50 Гц. Применяется в бытовых условиях - квартирах, частных домах, гаражах, а также в мелком бизнесе: небольших мастерских, офисах, торговых точках. Подходит для установки в этажных и квартирных щитах, где требуется контроль за расходом электроэнергии по одному тарифу.

Технические характеристики

• Номинальный ток: 5 А
• Максимальный ток: 40 А
• Напряжение сети: 230 В (фазное)
• Частота: 50 Гц
• Класс точности: 1 - соответствует требованиям ГОСТ для коммерческого учета
• Тип учета: однотарифный, только активная энергия
• Тип индикации: цифровой ЖК-экран
• Импульсный выход: электрический S0, 2000 импульсов на 1 кВт·ч
• Способ включения: прямой - без трансформаторов тока
• Ширина модуля: 1 модуль (17,5 мм)
• Степень защиты: IP40 - противостояние твердым частицам больше 1 мм, но не защищен от воды
• Функция стопора обратного хода: да - предотвращает учет энергии, возвращаемой в сеть (например, от солнечных панелей)
• Разрешение на применение: внутригосударственное - сертифицирован для использования в РФ

Совместимость и монтаж

Счетчик электрической энергии модульный 5(40)А однофазный монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются два входных провода (фаза и ноль) и два выходных - к нагрузке. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Импульсный выход S0 позволяет подключить внешний сборщик данных, удалённый контроллер или систему автоматизированного учёта (АИИС КУЭ). Обязательно соблюдайте полярность при подключении: L - фаза, N - ноль.

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ Р 52320-2005 и ГОСТ Р 52321-2005 для электронных счетчиков активной энергии. Класс точности 1 обеспечивает допустимую погрешность +-1%. Защита IP40 гарантирует безопасную работу в сухих внутренних помещениях. Наличие стопора обратного хода исключает некорректный учет при наличии генерирующих устройств. Сертификаты доступны на сайте производителя EKF.

Преимущества

• Высокая надежность благодаря электронной начинке - нет механических деталей, которые изнашиваются
• Малые габариты: занимает всего один модуль, экономит место в щите
• Цифровая индикация - легко считывать показания даже в слабом свете
• Поддержка импульсного выхода S0 - удобно для интеграции в системы умного дома или АИИС КУЭ
• Защита от перемотки - стопор обратного хода препятствует мошенничеству

Ограничения применения

• Не предназначена для установки на улице или во влажных помещениях - IP40 не защищает от брызг и влаги
• Не подходит для трехфазных сетей - только для 230 В однофазных цепей
• Не имеет многотарифного режима - нельзя использовать там, где нужен учет по ночному/дневному тарифу
• Максимальный ток 40 А - не рекомендуется для объектов с мощностью выше 9,2 кВт (при 230 В)
• Требуется проверка и пломбирование после установки - для официального учета в Эnergosbyt

Примеры использования

• Установка в этажном щите многоквартирного дома для учета электроэнергии каждой квартиры
• Контроль потребления в автономном гараже с электрокотлом или сварочным аппаратом
• Учёт в небольшом кафе, автомастерской или пункте выдачи заказов
• Интеграция в систему умного дома через S0-интерфейс для анализа нагрузки

Практические советы

• Перед заменой старого счетчика проверьте максимальную нагрузку - если ток в цепи часто превышает 35 А, лучше выбрать модель с запасом (например, 10(80) А)
• При подключении используйте качественные клеммы и затягивайте контакты моментом 0,4–0,6 Нм - перетягивание повредит пластиковые корпуса
• Для передачи показаний в АИИС КУЭ подключите S0-выход к совместимому интерфейсу (например, RS-485/S0-конвертеру)
• Обязательно вызовите представителя энергосбыта для опломбировки - без этого показания не будут приниматься к расчету
• Счетчик EKF PROxima совместим со всеми типовыми щитами EKF и аналогичными продуктами других брендов - не требует специальных креплений
