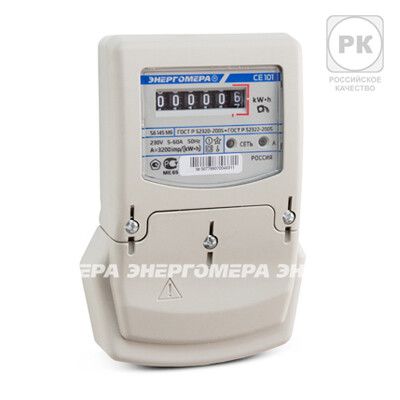

Счетчик электроэнергии однофазный однотарифный Энергомера CE101 S6 145 M6 5-60А МЕХ на монтажную плату | 101001003007789

Счетчик электроэнергии однофазный однотарифный CE101 S6 145 M6 5-60А класс точности 1.0 механический на монтажную панель - надежный электромеханический прибор от бренда Энергомера для учета потребленной активной энергии в бытовых и промышленных сетях 230 В. Устройство устанавливается на DIN-рейку и подходит для замены старых счетчиков в распределительных щитках.

Назначение и область применения

Счетчик электроэнергии однофазный однотарифный CE101 S6 145 M6 5-60А класс точности 1.0 механический на монтажную панель предназначен для измерения активной электроэнергии в однофазных двухпроводных цепях переменного тока частотой 50 Гц. Применяется в жилых домах, офисах, малых предприятиях и на объектах с постоянным нагрузочным режимом - например, в системах освещения, отопления, кондиционирования и на участках с равномерным потреблением энергии.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 5 А
• Максимальный ток: 60 А
• Класс точности: 1.0 - допустимая погрешность +-1%
• Тип счетчика: электромеханический (индукционный механизм с шунтом для измерения тока)
• Число тарифов: однотарифный - считает всю энергию по единому тарифу
• Род тока: переменный (AC)
• Частота: 50 Гц
• Способ измерения: прямое - без трансформаторов
• Тип отсчетного устройства: электромеханический указатель (ЭМОУ) - механические барабаны с цифрами
• Тип энергии: активная (измеряет реальное потребление, а не реактивную)
• Степень защиты: IP51 - защищен от пыли и вертикальных капель воды
• Диапазон рабочих температур: от –40 C до +70 C
• Климатическое исполнение: Т3 - рассчитан на умеренный и холодный климат
• Ширина: 6,5 модулей - занимает место на DIN-рейке шириной 117 мм
• Импульсный выход: есть - позволяет подключить внешние системы контроля (например, автоматизированные системы учёта)
• Стопор обратного хода: да - предотвращает перемотку при обратном потоке энергии
• Материал корпуса: пластик
• Нормативный документ: ГОСТ 31818.11-2012 / IEC 62058-11-2012
• Разрешение на применение: внутригосударственное - соответствует требованиям РФ

Совместимость и монтаж

Счетчик электроэнергии однофазный однотарифный CE101 S6 145 M6 5-60А класс точности 1.0 механический на монтажную панель монтируется на стандартную DIN-рейку типа TS35. Подключение осуществляется через клеммы на лицевой стороне: вход/выход фазы и нуля. Для безопасной установки требуется отключение питания и соблюдение правил работы с высоким напряжением. Ширина 6,5 модулей требует свободного места на щите - проверьте доступную ширину перед закупкой. Кабели должны иметь сечение, соответствующее максимальному току 60 А (обычно 10–16 мм2 медный провод).

Безопасность и стандарты

Счетчик CE101 S6 145 M6 5-60А соответствует ГОСТ 31818.11-2012 и международному стандарту IEC 62058-11-2012. Обладает функцией стопора обратного хода - исключает возможность намеренной или случайной перемотки показаний. Защита IP51 обеспечивает работу в условиях повышенной запыленности, но не предназначена для открытого монтажа на улице или во влажных помещениях без дополнительной защиты.

Преимущества

• Высокая надежность благодаря механической конструкции - нет электроники, которая может выйти из строя от перегрузок или помех
• Не требует внешнего питания - работает от сети, что снижает риск отказа при аварийных ситуациях
• Функция стопора обратного хода повышает достоверность учета
• Импульсный выход позволяет интегрировать устройство в системы автоматического сбора данных
• Подтвержденная точность класса 1.0 - соответствует требованиям энергонадзора для коммерческого учета

Ограничения применения

• Не подходит для многотарифного учета - нельзя использовать там, где нужны ночная/дневная тарификация
• IP51 не обеспечивает защиту от брызг и влаги - не устанавливать в сырых местах (бани, подвалы без герметизации)
• Не рекомендован для помещений с частыми скачками напряжения выше 270 В - возможны преждевременные отказы
• Механическая индикация не имеет цифрового интерфейса - данные снимаются вручную
• Запрещено использование вне диапазона температур –40…+70 C - особенно важно при монтаже на улице или в неотапливаемых зданиях

Примеры использования

• Установка в квартирном щитке для оплаты по единому тарифу
• Учёт энергопотребления на небольшом производстве - например, в мастерской, тепличном комплексе или пункте зарядки электрокаров
• Замена устаревших счетчиков в многоэтажных домах, где требуется сохранение совместимости с существующими системами учета
• Объекты с постоянной нагрузкой: насосные станции, системы вентиляции, освещение торговых площадей

Практические советы

• Проверяйте посадочные размеры: ширина 6,5 модулей - убедитесь, что на рейке достаточно места рядом с другими автоматами
• При подключении используйте клеммники - не затягивайте провода руками, применяйте отвертки с регулируемым моментом
• После монтажа проверьте направление вращения диска - при нормальной работе он вращается по часовой стрелке
• Для удалённого сбора данных подключите импульсный выход к регистратору или IoT-устройству - это удобнее, чем ежемесячные снятия показаний
• Не устанавливайте счетчик CE101 S6 145 M6 5-60А вблизи источников сильных магнитных полей - они могут влиять на точность индукционного механизма
