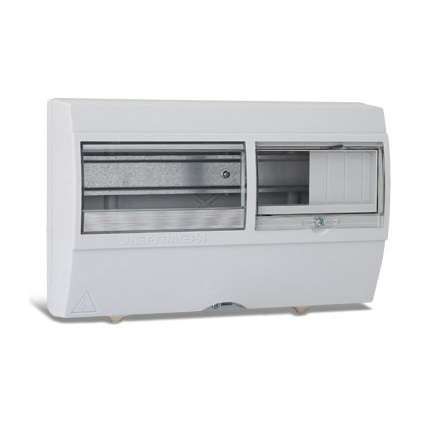

Корпус КШН6Р-21 Энергомера 106001004009615

Корпус КШН6Р-21 У1 от Энергомера - это компактный пластиковый шкаф для монтажа электрооборудования в жилых помещениях, рассчитанный на установку однофазного или трёхфазного счётчика, автоматов и УЗО. Артикул 106001004009615 подходит как для наружной, так и для внутренней установки.

Назначение и область применения

Корпус КШН6Р-21 У1 предназначен для сборки вводных распределительных устройств (ВРУ) в квартирах, частных домах и малых объектах. В него устанавливают счётчики электрической энергии, автоматические выключатели, устройства защитного отключения (УЗО) и другие элементы коммутационной аппаратуры. Подходит для наружной установки на стене или внутри помещений - например, в коридорах, подъездах, технических шахтах.

Технические характеристики

• Материал корпуса: поликарбонат - прочный, устойчивый к ударным нагрузкам и перепадам температур
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Климатическое исполнение: У1 - работает при температурах от -45 C до +45 C, подходит для холодных регионов
• Глубина монтажа: 96 мм - позволяет разместить стандартные модули без перегрузки
• Количество модулей DIN: 14 - хватает для типового набора оборудования (счётчик + 2–3 автомата + УЗО)
• Напряжение: 380 В - рассчитан на работу в сетях до 380 В переменного тока
• Цвет: бежевый - сочетается с большинством интерьеров и фасадов зданий
• Наличие DIN-рейки: да - уже установленная, готова к монтажу аппаратуры
• Наличие откидной крышки: да - удобна для обслуживания и проверки
• Место под счётчик: 1×3ф - предусмотрено специальное окно для трёхфазного счётчика
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов
• Нормативный документ: ТР ТС 004/2011 - соответствует требованиям ЕАЭС по безопасности электротехники

Совместимость и монтаж

Корпус КШН6Р-21 У1 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по ГОСТ Р МЭК 60947). DIN-рейка предварительно закреплена - достаточно защёлкнуть автоматы и УЗО. Для монтажа используйте крепёж с учётом толщины стены: рекомендуются дюбеля 6–8 мм. Корпус можно использовать в составе многошкафных щитов - есть возможность групповой установки с другими аналогичными изделиями.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 - норматива, регулирующего безопасность низковольтного оборудования в странах ЕАЭС. Поликарбонат не поддерживает горение и не выделяет токсичных веществ при нагреве. Защита IP54 обеспечивает надёжную изоляцию от внешних воздействий, что снижает риск поражения током при случайном контакте с корпусом.

Преимущества

• Высокая механическая прочность материала - корпус не деформируется при ударах
• Широкий диапазон рабочих температур - подходит для неотапливаемых мест
• Удобная откидная крышка - доступ к оборудованию без демонтажа всего шкафа
• Фиксированное место под трёхфазный счётчик - исключает необходимость доработки
• Лёгкий вес - легко транспортировать и устанавливать даже в труднодоступных местах

Ограничения применения

• Не предназначен для установки в условиях постоянного прямого попадания дождя или потоков воды - IP54 не гарантирует герметичность при струйном орошении
• Не используется для мощных распределительных щитов с большим количеством аппаратов свыше 14 модулей
• Не имеет встроенной системы вентиляции - при высокой тепловой нагрузке возможен перегрев оборудования
• Комплектация некомплектная - в комплект не входят ни оборудование, ни крепёж, ни провода

Примеры использования

• Вводный щиток в квартире с трёхфазным счётчиком и четырьмя автоматами
• Щиток на лестничной клетке многоквартирного дома
• Распределительный пункт на даче или гараже
• Временный щиток на стройплощадке с ограниченным сроком эксплуатации

Практические советы

• Перед монтажом проверьте глубину корпуса (96 мм): некоторые автоматы с крупными клеммами могут не поместиться - выбирайте модели с компактным исполнением
• При использовании в неотапливаемых помещениях убедитесь, что все соединения выполнены качественно - конденсат может образовываться при резком перепаде температур
• Для долговечности не открывайте крышку во время работы оборудования - особенно при наличии открытых клемм
• Если планируете групповую установку нескольких корпусов, заранее продумайте расположение кабельных вводов и маршруты прокладки проводов между ними
• Артикул 106001004009615 - это именно корпус; всё остальное (счётчик, автоматы, провода) необходимо докупить отдельно
