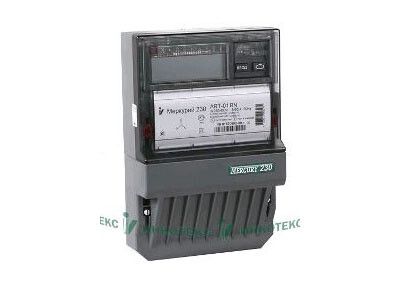

Счетчик Меркурий 230 ART-01 PQRSIN 5-60А/400В (мнтар.) ЖКИ (монт. пл.) Инкотекс АRT-01

Счетчик электрический трехфазный 5-60А/400В PQRSIN (многотарифный) с ЖК-дисплеем (монтажная панель) от бренда Инкотекс СК - электронный прибор для точного учета активной и реактивной энергии в трёхфазных сетях с номинальным напряжением до 400 В. Артикул меркурий 230 art-01 pqrsin предназначен для установки на монтажную панель в щитах и шкафах, где требуется контроль потребления по нескольким тарифам.

Назначение и область применения

Счетчик электрический трехфазный 5-60А/400В PQRSIN используется для коммерческого и технологического учёта электроэнергии в объектах с трёхфазным питанием: промышленных цехах, торговых комплексах, жилых домах с автономными системами отопления, насосных станциях и других местах, где важно учитывать расход по разным тарифам (например, день/ночь, рабочие/выходные дни).

Многотарифный режим позволяет автоматически переключаться между тарифами, что снижает затраты на оплату электроэнергии при грамотном планировании нагрузки. Устройство подходит для замены старых механических счётчиков и интеграции в системы АСКУЭ.

Технические характеристики

• Тип: Электронный, прямого включения (не требует трансформаторов тока)
• Фазность: 3-фазный + N (4 проводника)
• Номинальный ток (In): 5 А
• Максимальный ток (Imax): 60 А - способен работать при высоких нагрузках без потери точности
• Напряжение: 220–230 В (между фазой и нулём), 380–400 В (между фазами)
• Класс точности: 1,0 по активной энергии, 2,0 по реактивной - соответствует требованиям для коммерческого учёта
• Частота сети: 50 Гц
• Индикация: Цифровой ЖК-дисплей с отображением текущего значения, тарифа, направления потока
• Счётное устройство: 6 разрядов - обеспечивает длительный срок работы без переполнения показаний
• Импульсный выход: 1000–32000 имп./кВт·ч - совместим с внешними приборами сбора данных
• Интерфейс связи: RS-485 - для удалённого считывания данных через модемы или контроллеры
• Защита от обратного хода: Да - предотвращает некорректный учёт при возможной подаче энергии обратно в сеть (например, от солнечных панелей)
• Степень защиты IP: IP54 - защищён от пыли и брызг воды, подходит для установки внутри помещений с повышенной влажностью
• Калибровка: Да - прошёл первичную поверку, внесён в Российский реестр средств измерений

Совместимость и монтаж

Счетчик электрический трехфазный 5-60А/400В PQRSIN монтируется накладным способом на металлическую или пластиковую панель толщиной до 10 мм. Для установки используются два крепёжных отверстия, расположенные по углам корпуса. Подключение выполняется к четырём проводникам: три фазы (L1, L2, L3) и нейтраль (N). Направление подключения строго соблюдается - фазы должны соответствовать маркировке на клеммах.

Интерфейс RS-485 подключается двумя проводами (A/B) - полярность важна. Кабели рекомендуется использовать экранированные, с заземлением экрана только на одной стороне. Максимальная длина линии связи - до 1200 метров при скорости 9600 бод.

Не требует внешнего питания - работает от сети, которую измеряет.

Безопасность и стандарты

Счетчик электрический трехфазный 5-60А/400В PQRSIN сертифицирован в соответствии с ГОСТ Р 52320-2005 и внесён в Федеральный реестр средств измерений РФ. Это гарантирует законность его использования для расчётов с поставщиками энергии. Устройство имеет внутреннюю защиту от перенапряжений и помех, соответствует требованиям EMC.

Преимущества

• Высокая точность класса 1,0 - минимизирует погрешности в учёте
• ЖК-дисплей с подсветкой - удобен для визуального контроля даже при слабом освещении
• Встроенный тарифный регистр - позволяет программировать до 4 тарифных зон без внешних устройств
• Поддержка внешнего управления тарифом - можно задавать графики через SCADA-систему
• Отказ от механических частей - увеличивает долговечность и надёжность
• Обратный ход заблокирован - исключает возможность мошенничества или ошибок при наличии генерирующих устройств

Ограничения применения

• Не предназначена для установки на открытом воздухе - степень защиты IP54 недостаточна для воздействия дождя или прямого попадания воды
• Не подходит для сетей с напряжением выше 400 В - риск повреждения при превышении
• Не имеет встроенного GSM/Wi-Fi - для удалённого доступа нужен дополнительно маршрутизатор или терминал с RS-485
• Требуется периодическая проверка (поверка) - согласно регламенту, каждые 16 лет
• Не рассчитана на работу при температуре ниже –25 C - при холодном климате необходимо размещение в отапливаемом шкафу

Примеры использования

• Промышленный цех с оборудованием, работающим ночью - учёт по тарифу “ночь” снижает стоимость электроэнергии
• Жилой многоквартирный дом с тепловыми насосами - использование двухтарифного режима экономит бюджет
• Автомобильный сервис с компрессорами и сварочными аппаратами - точный учёт нагрузки для анализа эффективности
• Система с фотоэлектрическими панелями - блокировка обратного хода предотвращает некорректное начисление

Практические советы

• Перед установкой проверьте соответствие сечения проводов максимальному току 60 А - используйте медные провода сечением не менее 10 мм2
• При подключении RS-485 избегайте длинных параллельных трасс с силовыми кабелями - это снижает уровень помех
• Настройку тарифов лучше выполнять сразу после монтажа, пока система ещё не запущена - изменения в работе могут вызвать споры по учёту
• Для обслуживания сохраните документацию с заводскими параметрами - они нужны при обращении в службу поверки
• Если вы используете несколько таких счётчиков - убедитесь, что каждый имеет уникальный адрес в сети RS-485
