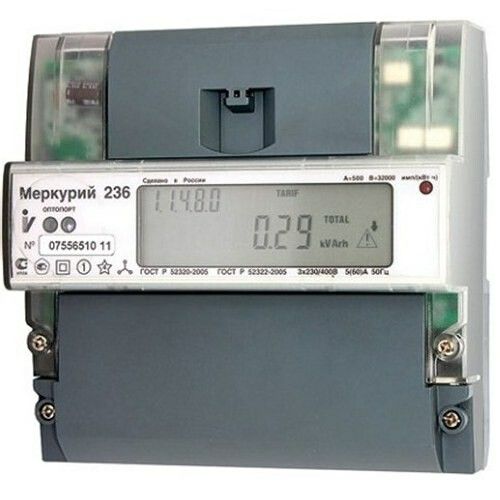

Счетчик Меркурий 236 ART-01 PQRS 5-60A/400В (мнтар.) ЖКИ (DIN) Инкотекс АRT-01

Счетчик электрический трехфазный 5-60A/400В с функцией многтарифного учета с ЖК-дисплеем (DIN-рейка) от бренда Инкотекс СК, артикул меркурий 236 art-01 pqrs - предназначен для точного учета активной и реактивной энергии в трехфазных сетях с напряжением до 400 В. Устройство устанавливается на DIN-рейку, оснащено цифровым дисплеем и поддерживает передачу данных через RS-485, что делает его удобным решением для коммерческого и промышленного контроля расхода электроэнергии.

Назначение и область применения

Счетчик электрический трехфазный 5-60A/400В с функцией многтарифного учета с ЖК-дисплеем (DIN-рейка) используется для измерения и регистрации потребления электроэнергии в объектах с трехфазным питанием: производственные цеха, офисные здания, жилые комплексы, насосные станции и другие объекты, где требуется дифференцированный учет по времени суток. Подходит для установки в распределительных щитах с DIN-рейкой. Многотарифный режим позволяет разделять учет на пиковые, полу-пиковые и ночные тарифы, что помогает оптимизировать затраты на электроэнергию.

Технические характеристики

• Тип: Электронный, прямого включения
• Фазность: 3-фазный + N (4 проводника)
• Номинальный ток (In): 5 А
• Максимальный ток (Imax): 60 А
• Номинальное напряжение: 220–230 В (фазное), 380–400 В (линейное)
• Частота сети: 50 Гц
• Класс точности: 1,0 по активной энергии, 2,0 по реактивной
• Тип учета: Активная и реактивная мощность (однонаправленный учет)
• Индикация: ЖК-дисплей с цифровым отображением значений
• Импульсный выход: 50–32 000 имп/кВт·ч (для внешних устройств сбора данных)
• Интерфейс связи: RS-485 (для удаленного считывания показаний)
• Количество тарифов: Многотарифный (внутренний и внешний контроль тарифа)
• Журнал событий: Да - записывает данные о профиле нагрузки
• Защита от обратного хода: Да - предотвращает учет энергии, возвращаемой в сеть
• Разрядность счетчика: 8 цифр
• Степень защиты IP: IP54 - защищен от пыли и брызг воды
• Калибровка: Поверен, внесен в Российский реестр средств измерений

Совместимость и монтаж

Счетчик электрический трехфазный 5-60A/400В с функцией многтарифного учета с ЖК-дисплеем (DIN-рейка) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются четыре провода: три фазы (L1, L2, L3) и нейтраль (N). Клеммы рассчитаны на максимальный ток 60 А - допускается прямое подключение без трансформаторов тока. Интерфейс RS-485 требует экранированного двужильного кабеля с правильной полярностью (A/B). Обязательно соблюдать последовательность фаз при подключении - неверная коммутация приведёт к некорректному учёту. Установка возможна в закрытых шкафах с температурой от –25C до +55C.

Безопасность и стандарты

Счетчик соответствует требованиям российских нормативов: внесён в Реестр средств измерений РФ и поверен. Защита IP54 обеспечивает безопасную работу в условиях повышенной запылённости и влажности (например, в цехах, подъездных щитах). Отсутствие механических движущихся частей снижает риск отказа. Стопор обратного хода исключает возможность несанкционированного учета выдаваемой энергии, что важно для коммерческого учета. Все внутренние компоненты имеют сертификаты безопасности по ГОСТ Р 50030.2 и ГОСТ Р 52320.

Преимущества

• Высокая точность класса 1,0 - минимизация погрешности при расчетах платежей
• Многотарифный учет - экономия за счёт перераспределения нагрузки на ночь
• RS-485 - совместимость с системами АСКУЭ и SCADA
• ЖК-дисплей - наглядное отображение всех параметров без дополнительных приборов
• Запись журнала событий - анализ графиков нагрузки и диагностика перегрузок
• Прямое включение - отсутствие необходимости в трансформаторах тока, снижение стоимости монтажа

Ограничения применения

• Не предназначена для учета двухнаправленной энергии (например, от солнечных панелей)
• Не работает при напряжении ниже 190 В - возможны сбои в работе
• Не рекомендовано использование вне помещений без дополнительной защиты корпуса
• Интерфейс RS-485 требует наличия контроллера или сервера для сбора данных - сам по себе не является автономной системой
• Максимальный ток 60 А - не подходит для крупных промышленных объектов с нагрузкой свыше 24 кВт

Примеры использования

• Управление тарифами в многоэтажном доме - учет по ночному и дневному тарифу для лифтов, насосов, освещения
• Производственный участок с несколькими станками - отслеживание потребления каждого оборудования
• Торговый центр - распределение расходов между арендаторами по данным счётчика
• Объекты с переменной нагрузкой - анализ пиковых часов и планирование модернизации сети

Практические советы

• Перед установкой проверьте соответствие напряжения сети значениям 380–400 В - отклонение более +-10% влияет на точность
• При использовании RS-485 используйте терминальные резисторы 120 Ом на крайних устройствах цепи
• Для долговременной работы в сыром месте дополнительно герметизируйте входы кабелей
• Проверяйте направление тока при первичном запуске - если дисплей показывает отрицательные значения, поменяйте местами фазы
• При замене старого счетчика сохраните все настройки тарифов - они сбрасываются при отключении питания
• Убедитесь, что посадочное место на DIN-рейке свободно - габариты счетчика соответствуют стандартным модульным устройствам
