Счетчик электроэнергии трехфазный многотарифный Энергомера CE307 R33.145.О 5-60 А ЖКИ на DIN-рейку | 101004007011790 101004007012773

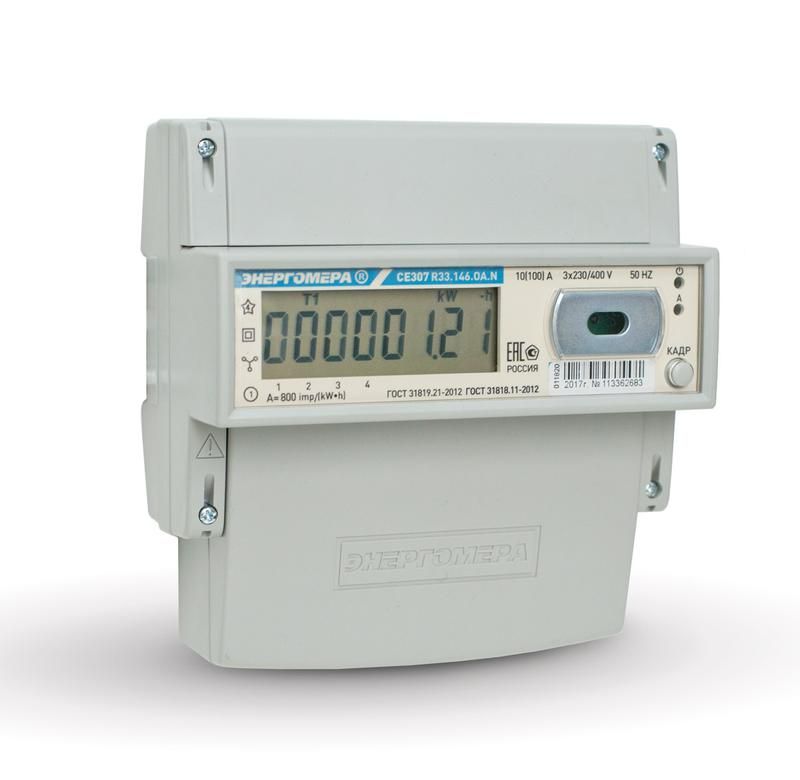

Счетчик электроэнергии трехфазный многотарифный CE307 R33.145.О 5(60) А класс точности 1.0 с ЖКИ и оптопортом - электронный прибор для точного учета активной энергии в трехфазных сетях с возможностью разделения потребления по четырем тарифам. Устройство подходит для установки на DIN-рейку и используется в системах автоматизированного контроля и учёта электроэнергии (АСКУЭ), а также в промышленных и коммунальных объектах.

Назначение и область применения

Счетчик электроэнергии трехфазный многотарифный CE307 R33.145.О 5(60) А класс точности 1.0 с ЖКИ и оптопортом предназначен для измерения активной электрической энергии в трёхфазных четырёхпроводных цепях переменного тока частотой 50 Гц. Он обеспечивает многотарифный учёт - позволяет разделять потребление по времени суток (например, день/ночь, пик/непик), что важно для расчётных систем с дифференцированными тарифами. Устройство работает как автономно, так и в составе системы АСКУЭ, передавая данные через оптопорт на удалённые пункты сбора информации. Применяется на предприятиях, в жилых комплексах, на производстве, в офисах и других объектах с высокими требованиями к точному учёту энергоресурсов.

Технические характеристики

• Класс точности: 1.0 - допустимая погрешность +-1%, соответствует требованиям для коммерческого учёта.
• Номинальный ток: 5 А, максимальный - 60 А - поддерживает широкий диапазон нагрузок без внешних трансформаторов тока.
• Напряжение: 230/400 В - совместим с сетями TN-S, TN-C-S, TT.
• Количество тарифов: 4 - можно задать различные цены за энергию в разное время суток.
• Тип измерения: прямое - подключается напрямую к сети, без трансформаторов, при токах до 60 А.
• Интерфейс связи: оптопорт - для передачи данных через оптоволоконную линию или инфракрасный порт (совместим с большинством считывателей АСКУЭ).
• Отображение: ЖКИ-экран - показывает текущие значения энергии, тарифы, дату, время и диагностические сообщения.
• Импульсный выход: электрический - позволяет подключить внешний импульсный счётчик или контроллер для контроля в реальном времени.
• Защита корпуса: IP51 - защищён от пыли и вертикальных капель воды, подходит для внутренней установки в щитовые помещения.
• Температурный диапазон: от -40 до +70 C - устойчив к экстремальным условиям внутри помещений.
• Монтаж: 8 модулей DIN - занимает стандартную ширину для компактной установки в распределительных шкафах.
• Материал корпуса: пластик - легкий, не проводящий, устойчивый к химическим воздействиям.
• Стандарты: ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 - соответствие российским нормам на электросчётчики.

Совместимость и монтаж

Счетчик электроэнергии трехфазный многотарифный CE307 R33.145.О 5(60) А класс точности 1.0 с ЖКИ и оптопортом монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы L1–L3, N, PE - все контакты доступны с лицевой стороны. Подключение выполняется согласно схеме, указанной на корпусе. Кабели должны иметь сечение, соответствующее току до 60 А - рекомендуется использовать медные провода сечением не менее 10 мм2. Оптопорт требует специального адаптера (обычно поставляемого отдельно) для подключения к компьютеру или серверу АСКУЭ. Электрический импульсный выход совместим со всеми устройствами, принимающими TTL-импульсы (частота до 100 Гц, уровень 5 В).

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ 31818.11-2012 и ГОСТ 31819.21-2012, которые регламентируют безопасность, метрологическую точность и электромагнитную совместимость. Класс точности 1.0 позволяет использовать его для коммерческого учёта энергии. Защита IP51 исключает попадание пыли внутрь и повреждение от конденсата. Устройство прошло проверку на электробезопасность и предназначено для эксплуатации в закрытых помещениях с контролируемой средой. Не применяется во взрывоопасных зонах или на открытых площадках без дополнительной защиты.

Преимущества

• Высокая точность (класс 1.0) снижает риск переплат или недоплат за электроэнергию.
• Поддержка 4 тарифов позволяет гибко управлять расходами и планировать нагрузку.
• Оптопорт обеспечивает надёжную и помехозащищённую передачу данных без необходимости прокладки сложных кабельных линий.
• Широкий диапазон рабочих температур делает его пригодным для установки даже в неотапливаемых помещениях.
• Прямое включение до 60 А экономит средства на трансформаторах тока при малых и средних нагрузках.
• ЖКИ-дисплей удобен для локальной проверки показаний без оборудования.

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP51 не предохраняет от осадков и прямого попадания воды.
• Не подходит для сетей постоянного тока - работает только с переменным током 50 Гц.
• Требуется программирование тарифов и временных зон - необходимо оборудование и ПО для первичной настройки.
• Оптопорт не является универсальным интерфейсом - требуется отдельный преобразователь (IR/RS485/Optical) для подключения к современным системам.
• Не имеет встроенного GSM/Wi-Fi - для удалённого доступа нужна дополнительная инфраструктура АСКУЭ.

Примеры использования

• Промышленный цех с графиком работы в три смены - учёт по ночному, дневному и пиковому тарифам.
• Жилищный комплекс с индивидуальными счётчиками - сбор данных через АСКУЭ для формирования платёжных документов.
• Объект с возобновляемыми источниками энергии - учёт потребления и выработки по разным тарифам.
• Логистический терминал с конвейерами и насосами - контроль нагрузки и выявление перегрузок по данным импульсного выхода.

Практические советы

• При замене старого механического счётчика убедитесь, что новое устройство имеет такой же тип подключения (трёхфазное, 4 провода) и аналогичный посадочный размер.
• Перед запуском настройте тарифы и часовой пояс через сервисный режим - используйте инструкцию от производителя Энергомера.
• Для долгосрочной работы в условиях повышенной пыли установите счетчик в герметичный бокс с фильтрами - хотя он защищён IP51, длительное воздействие пыли может затруднить обслуживание.
• Проверьте целостность оптопорта перед подключением к АСКУЭ - используйте тестовый световой сигнал (при наличии).
• Не открывайте корпус самостоятельно - это аннулирует гарантию и нарушает сертификат метрологии.
• Запишите заводской номер и серийный номер - они нужны для поверки каждые 16 лет (по ГОСТ).
