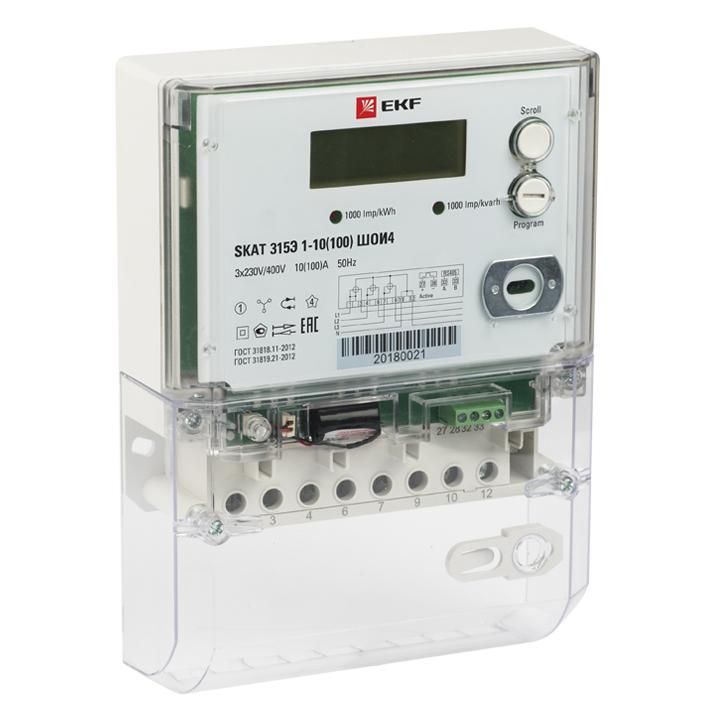

Счётчик электрической энергии трехфазный многотарифный SKAT 315E/1-10(100) SIRP PROxima | 31502R EKF

Счётчик электрической энергии трехфазный многотарифный SKAT 315E/1-10(100) SIRP PROxima EKF предназначен для точного учёта активной электроэнергии в трёхфазных сетях с номинальным током до 10 А. Модель относится к серии SKAT от EKF и подходит для установки в жилых, коммерческих и промышленных объектах, где требуется распределённый учёт по нескольким тарифам.

Назначение и область применения

Счётчик электрической энергии трехфазный многотарифный SKAT 315E/1-10(100) SIRP PROxima EKF используется для коммерческого и технологического учёта потребления электроэнергии в трёхфазных сетях с нейтралью. Подходит для объектов с изменяющейся нагрузкой: офисы, торговые центры, производственные участки, насосные станции, тепловые пункты. Благодаря возможности настройки до 8 тарифов, позволяет оптимизировать расходы за счёт перераспределения нагрузки на периоды с более низкими ценами.

Технические характеристики

• Тип: Электронный, прямого включения — не требует внешних трансформаторов тока.
• Фазность: 3-фазная + N (нейтраль), совместим с системами TN-S, TN-C-S.
• Номинальный ток: 10 А — максимальный рабочий ток, допускает кратковременные перегрузки до 100 А (по спецификации EKF).
• Напряжение: Фазное 220–230 В, линейное 380–400 В — соответствует стандартным сетям РФ и стран СНГ.
• Класс точности: 1.0 / 2.0 — обеспечивает высокую точность измерений (класс 1.0 — для коммерческого учёта, класс 2.0 — для внутриобъектового контроля).
• Частота сети: 50 Гц — адаптирован под российские и европейские стандарты.
• Интерфейс связи: RS-485 — позволяет подключить устройство к АСКУЭ, SCADA или другим системам сбора данных.
• Импульсный выход: S0 — формирует импульсы с частотой 1000–160 000 имп./кВт·ч для подключения внешних приборов (например, контроллеров или передатчиков).
• Количество тарифов: 8 — можно задать различные цены для времени суток, дней недели, праздников.
• Индикация: Цифровой ЖК-экран — отображает текущие значения, тарифы, профиль нагрузки, ошибки.
• Профильтр нагрузки: Да — записывает данные о мощности во времени, что полезно для анализа графиков потребления.
• Калиброванный: Да — заводская поверка выполнена, документация прилагается.
• Способ монтажа: Накладной — устанавливается на DIN-рейку шириной 10 модулей (17,5 мм каждый).
• Стопор обратного хода: Да — предотвращает учёт энергии, возвращаемой в сеть (например, от генераторов или фотоэлементов).

Совместимость и монтаж

Счётчик электрической энергии трехфазный многотарифный SKAT 315E/1-10(100) SIRP PROxima EKF монтируется на стандартную DIN-рейку типа TS35. Для подключения используются клеммы L1, L2, L3, N — все контакты доступны с лицевой стороны. Кабели рекомендуется зажимать моментом 0,4–0,5 Н·м. Интерфейс RS-485 подключается двумя проводами (A/B) — полярность важна. Импульсный выход S0 работает с любыми устройствами, поддерживающими этот тип сигнала. Установка возможна в щитах IP54 и выше. Не требует внешнего питания — питание берётся из сети.

Безопасность и стандарты

Счётчик соответствует требованиям ГОСТ 31819.21-2012 (IEC 62053-21) и ГОСТ 31819.22-2012 (IEC 62053-22) для электронных счётчиков активной энергии. Защита от несанкционированного доступа реализована через программный пароль и механический пломбируемый корпус. Применение в условиях повышенной влажности и температур от -25°C до +55°C допускается согласно сертификатам EKF.

Преимущества

• Высокая точность класса 1.0 — снижает риск споров с поставщиками энергии.
• Поддержка 8 тарифов — позволяет эффективно использовать ночное и выходное время.
• RS-485 и S0 одновременно — удобно для интеграции в автоматизированные системы.
• Запись профиля нагрузки — даёт возможность выявлять пики и аномалии в потреблении.
• Калиброванный на заводе — исключает необходимость первичной поверки после установки.
• Стопор обратного хода — гарантирует корректный учёт даже при наличии возобновляемых источников.

Ограничения применения

• Не предназначен для сетей с постоянным током или частотой отличной от 50 Гц.
• Работает только при номинальном токе до 10 А — для больших нагрузок (>100 А) требуется использование трансформаторов тока (не поддерживается этой моделью).
• Не имеет встроенного GSM/Wi-Fi — для удалённого доступа нужен внешний шлюз.
• Не рассчитан на работу при температурах ниже -25°C или выше +55°C — требует защиты в холодных или жарких помещениях.
• Не поддерживает протокол Modbus TCP/IP — только RS-485 (Modbus RTU).

Примеры использования

• Жилой дом с тепловым насосом — учёт по тарифам “день/ночь” для экономии.
• Автомойка с компрессором — анализ профиля нагрузки для планирования обслуживания.
• Производственный цех с конвейером — интеграция в АСКУЭ для контроля затрат на энергию.
• Торговый комплекс с LED-освещением — отслеживание потребления по часам суток.

Практические советы

• Перед установкой проверьте соответствие напряжения в сети — отклонения свыше ±10% могут повлиять на точность.
• При использовании RS-485 используйте экранированный кабель и соблюдайте длину линии ≤1200 метров без репитера.
• Для импульсного выхода S0 выбирайте частоту 1000 или 160000 имп./кВт·ч в зависимости от чувствительности принимающего устройства — слишком высокая частота может вызвать помехи.
• При замене старого счётчика сохраните показания и настройки тарифов — они теряются при отключении питания.
• Убедитесь, что DIN-рейка надёжно закреплена — вибрации на производстве могут ослабить контакт.
• Пломбы должны ставиться только после окончательной настройки и проверки работоспособности.
