Счётчик электрической энергии трехфазный многотарифный SKAT 315E/1-5(60) SIRP PROxima - 31501R EKF

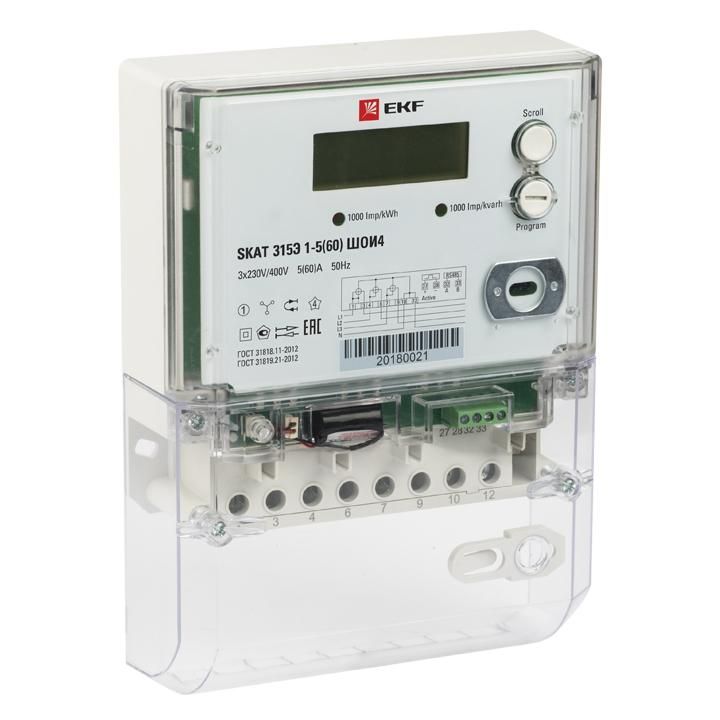

Счётчик электрической энергии трёхфазный многотарифный SKAT 315E/1-5(60) SIRP PROxima EKF ШОИ4 предназначен для точного учёта потребления электроэнергии в трёхфазных сетях с возможностью распределения показаний по восьми тарифным зонам. Устройство выполнено в компактном накладном корпусе и подключается прямо в цепь без трансформаторов тока, что упрощает установку на объектах с ограниченным местом.

Назначение и область применения

Счётчик SKAT 315E/1-5(60) SIRP PROxima EKF ШОИ4 используется для коммерческого и технологического учёта активной электрической энергии в трёхфазных сетях 380–400 В с частотой 50 Гц. Подходит для объектов с изменяющейся нагрузкой: промышленные участки, котельные, насосные станции, торговые центры, жилые дома с системой многотарифного учёта. Благодаря наличию RS-485 и импульсного выхода S0, устройство легко интегрируется в системы автоматизированного контроля и управления энергией (АСКУЭ).

Технические характеристики

• Тип: Электронный, прямого включения
• Фазность: 3-фазная + N (нейтраль)
• Номинальный ток: 5 А (максимальный до 60 А)
• Напряжение: фазное 220...230 В, линейное 380...400 В
• Класс точности: 1.0 (по активной энергии), 2.0 (при необходимости согласования с нормативами)
• Количество тарифов: 8 (можно программировать временные зоны: день, ночь, пик, полу-пик и др.)
• Частота сети: 50 Гц
• Интерфейсы: RS-485 (для передачи данных в АСКУЭ), импульсный выход S0 (для внешних регистраторов или контроллеров)
• Частота импульсов S0: 1000…160 000 имп./кВт·ч (настраивается через ПО)
• Индикация: Цифровой ЖК-экран, отображает текущую мощность, суммарную энергию по каждому тарифу, направление потока
• Способ монтажа: Накладной, на DIN-рейку шириной 10 модулей
• Защита от обратного хода: Да (не допускает учёт энергии, возвращаемой в сеть)
• Запись профиля нагрузки: Да (сохраняет данные о мощности за период)
• Калибровка: Калиброванный, сертифицированный образец

Совместимость и монтаж

Счётчик SKAT 315E/1-5(60) SIRP PROxima EKF ШОИ4 рассчитан на прямое включение - не требует трансформаторов тока. Монтаж осуществляется на стандартную DIN-рейку типа TS35. Для подключения используются клеммы L1/L2/L3/N и PE. Обязательно соблюдать полярность фаз. Разъём RS-485 совместим с большинством шлюзов и сборщиков данных, используемых в АСКУЭ. Импульсный выход S0 позволяет подключить внешние устройства регистрации, например, автономные регистраторы или PLC. Диагональный шаг клемм соответствует стандартному шагу 17,5 мм.

Безопасность и стандарты

Счётчик соответствует требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 - то есть полностью удовлетворяет нормам для коммерческого учёта электроэнергии в России. Конструкция обеспечивает безопасную работу при перегрузках до 60 А, имеет механический запирание крышки для предотвращения несанкционированного доступа. Программирование тарифов и настройка параметров выполняются исключительно через специализированный софт и защищённые каналы связи.

Преимущества

• Поддержка 8 тарифов - гибкая настройка под любую ценовую политику энергосбытовых компаний
• Высокий класс точности 1.0 - минимальная погрешность, важна для крупных потребителей
• Работа без трансформаторов - снижает стоимость монтажа и обслуживания
• Интеграция с АСКУЭ через RS-485 - возможность удалённого считывания и диагностики
• Профессиональный уровень защиты от попыток вмешательства - наличие стопора обратного хода и герметичной конструкции
• Калиброванный образец - готов к использованию без дополнительной поверки после установки

Ограничения применения

• Не сети выше 400 В - максимальное рабочее напряжение ограничивает применение в высоковольтных системах
• Максимальный ток 60 А - не подходит для объектов с нагрузкой свыше 13 кВт (при 220 В) или 40 кВт (при 380 В); для больших мощностей требуется использование трансформаторов тока и других моделей
• Отсутствие Wi-Fi / GSM - нельзя использовать без проводной инфраструктуры; для беспроводной передачи нужен внешний шлюз
• Требуется питание от сети - не работает в автономном режиме при отключении питания
• Настройка тарифов невозможна без компьютера и специального ПО - невозможно изменить графики вручную на лицевой панели

Примеры использования

• Жилой дом с двухтарифным графиком: ночью - сниженный тариф, днём - повышенный
• Промышленный цех: учёт расхода по часовым зонам (утро, день, вечер, ночь) для оптимизации работы оборудования
• Торговый комплекс: выделенный учёт энергии для арендаторов через отдельные входы
• Горячее водоснабжение: связь с насосными группами для анализа энергоэффективности
• Объекты с возобновляемыми источниками: учёт экспортированной энергии (например, от солнечных батарей) благодаря функции двунаправленного учёта

Практические советы

• Перед установкой проверьте соответствие напряжения в сети - отклонение более +-10 % может повлиять на точность
• При подключении к RS-485 используйте экраненную пару с терминирующими резисторами 120 Ом на крайних устройствах
• Для импульсного выхода S0 выбирайте частоту 1000-160000 имп./кВт·ч в зависимости от скорости изменения нагрузки: чем выше частота - тем детальнее запись, но больше нагрузка на принимающее устройство
• При замене старого счётчика сохраните все настройки тарифов - они могут отличаться между моделями даже одного производителя
• Убедитесь, что DIN-рейка надёжно закреплена - вибрации на оборудовании могут вызвать контактные проблемы
• Для долгосрочных проектов рекомендовано регулярно скачивать профили нагрузки - это даёт информацию для планирования модернизаций
