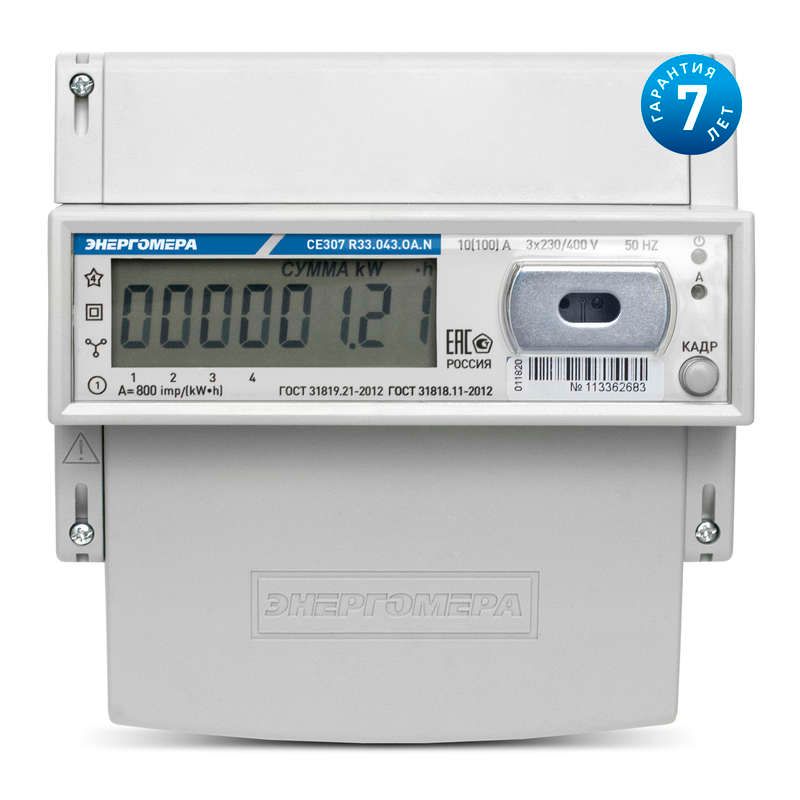

Счетчик электроэнергии CE307 R33.146.ОA.N трехфазный многотарифный, 5(100), кл.точ. 1.0, D, ЖКИ, RS485, оптопорт Мск - 101004007011820 Энергомера 101004007012769

Счетчик электроэнергии трехфазный многотарифный Энергомера с артикулом 101004007011820 предназначен для точного учета потребленной активной энергии в трехфазных сетях 230/400 В. Устройство поддерживает пять тарифов, оснащено ЖКИ-дисплеем и цифровыми интерфейсами RS-485 и оптопорт, что делает его подходящим как для самостоятельного использования, так и для интеграции в системы автоматизированного контроля и учёта электроэнергии (АСКУЭ).

Назначение и область применения

Счетчик электроэнергии трехфазный многотарифный Энергомера используется для измерения активной энергии в трёхфазных четырёхпроводных цепях переменного тока частотой 50 Гц. Подходит для установки в жилых домах, офисах, производственных помещениях, на объектах коммунального хозяйства и промышленных предприятиях.

Основное применение - организация многотарифного учёта электроэнергии с возможностью различного тарификационного расписания (например, день/ночь, пик/непик). Может работать автономно или в составе АСКУЭ, передавая данные на удалённые пункты сбора информации через RS-485 или оптоволоконный канал.

Технические характеристики

• Тип: электронный, прямое измерение (без трансформаторов тока)
• Номинальное напряжение: 230/400 В (трёхфазная система)
• Номинальный ток: 5 А; максимальный ток - 100 А
• Класс точности: 1.0 (соответствует требованиям ГОСТ)
• Количество тарифов: 5 (можно программировать графики)
• Интерфейсы связи: RS-485 (для последовательной передачи данных), оптопорт (инфракрасный порт для считывания с мобильного устройства)
• Импульсный выход: электрический (коллекторный) и оптический - для подключения внешних устройств контроля
• Отображение: ЖКИ-экран с подсветкой, показывает текущую энергию, тарифы, время, состояние сети
• Защита корпуса: IP51 - защищён от пыли и вертикальных брызг воды
• Монтаж: на DIN-рейку шириной 35 мм, занимает 8 модулей
• Температурный диапазон: от -40 C до +70 C - работает в суровых условиях
• Материал корпуса: термостойкий пластик
• Кодовый замок: есть - предотвращает несанкционированный доступ к настройкам
• Нормативы: соответствует ГОСТ 31818.11-2012, ГОСТ 31819.21–2012, ГОСТ 31819.22–2012
• Климатическое исполнение: Т3 - для умеренного и холодного климата

Совместимость и монтаж

Счётчик Энергомера устанавливается на стандартную DIN-рейку 35 мм. Для подключения требуется три фазы (L1, L2, L3), ноль (N) и заземление (PE). Клеммы рассчитаны на провода сечением до 25 мм2.

Интерфейс RS-485 позволяет подключить несколько счётчиков в одну сеть (до 32 устройств на шине). Для связи с компьютером или контроллером нужен преобразователь RS-485 ↔ USB или Ethernet. Оптопорт требует специального инфракрасного считывателя (обычно поставляется с ПО для АСКУЭ).

Подключение импульсных выходов возможно для управления внешними устройствами - например, сигнализацией перегрузки или сбором данных вторичными регистраторами.

Безопасность и стандарты

Счетчик электроэнергии трехфазный многотарифный соответствует российским государственным стандартам ГОСТ 31818.11-2012 и ГОСТ 31819.21–2012, которые регламентируют метрологические требования к электронным счётчикам. Сертифицирован для внутригосударственного применения.

Кодовый замок обеспечивает защиту от несанкционированного изменения параметров тарификации. Защита IP51 допускает установку в закрытых щитках, но не предназначена для открытого монтажа на улице или во влажных средах.

Преимущества

• Высокая точность класса 1.0 - минимальная погрешность измерений
• Пятитарифный режим - гибкая настройка стоимости электроэнергии по времени суток
• Цифровые интерфейсы (RS-485 и оптопорт) позволяют легко интегрировать в АСКУЭ без доработок
• Широкий диапазон рабочих температур - надёжная работа даже в неотапливаемых помещениях зимой
• ЖКИ-дисплей с подсветкой - удобное чтение показаний в темноте
• Автоматическая регистрация событий - отключение питания, изменение тарифа, попытки взлома

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP51 не защищает от прямого воздействия воды и пыли в открытом воздухе
• Требуется наличие нулевого провода - несовместим с двухпроводными системами без N
• Максимальный ток 100 А - не подходит для крупных промышленных объектов с нагрузкой выше этого значения (требуются трансформаторные модели)
• Для работы с RS-485 необходима правильная настройка адресов и скорости передачи - ошибки в протоколе могут привести к потере связи
• Не поддерживает Wi-Fi, Bluetooth или Ethernet напрямую - для удалённого доступа нужны дополнительные шлюзы

Примеры использования

• Жилищно-коммунальное хозяйство - учёт электроэнергии в многоэтажном доме с ночным тарифом
• Производственный цех - контроль расхода энергии на участках с разными графиками работы
• Торговые центры - распределение затрат между арендаторами по тарифам дня и ночи
• Объекты с возобновляемыми источниками энергии - учёт экспорта/импорта энергии в рамках двунаправленного учёта
• Загородные дома - управление тепловыми насосами и бойлерами по тарифному графику

Практические советы

• При монтаже проверьте соответствие сечения проводов и силы тока - перегрузка может повредить клеммы
• Настройте тарифы через оптопорт с помощью ПО от производителя - проще, чем через RS-485 при первом запуске
• Для долгосрочной работы в АСКУЭ используйте стабилизированный источник питания для шины RS-485 - помехи снижают надёжность связи
• Убедитесь, что все счётчики в одной сети имеют уникальные адреса - дубликаты вызывают коллизии
• Проверяйте наличие кодового замка перед вводом в эксплуатацию - он обязателен для поверки и контроля со стороны энергонадзора
• При использовании в холодных помещениях (ниже -20 C) рекомендуется устанавливать счётчик в теплоизолированном ящике - хотя диапазон указан до -40 C, ЖКИ может медленнее реагировать на низких температурах
