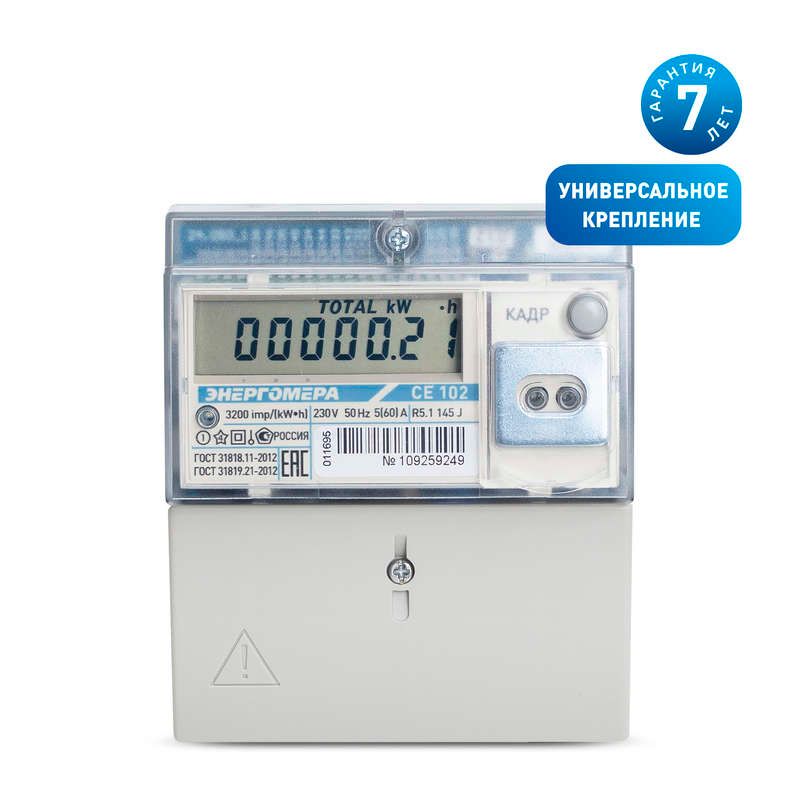

Счетчик электроэнергии однофазный многотарифный Энергомера CE102 R5.1 145-J 5-60А ЖКИ на монтажную плату | 101002003011695 101002003012775

Счетчик электроэнергии однофазный многотарифный CE102 R5.1 145-J 5-60А класс точности 1.0 - электронный прибор для точного учета потребления активной энергии в бытовых и промышленных сетях с возможностью работы по четырем тарифам и передачи данных через оптопорт. Бренд Энергомера обеспечивает надежность и соответствие российским нормам.

Назначение и область применения

Счетчик электроэнергии однофазный многотарифный CE102 R5.1 145-J 5-60А класс точности 1.0 предназначен для измерения и регистрации расхода активной электроэнергии в однофазных цепях переменного тока частотой 50 Гц. Подходит для установки в распределительных щитках жилых домов, офисов, малых предприятий и объектов коммунального хозяйства. Применяется там, где требуется дифференцированный учет по времени суток - например, при использовании двух-, трех- или четырехтарифных тарифных планов.

Технические характеристики

• Класс точности: 1.0 - соответствует требованиям ГОСТ для коммерческого учета
• Номинальное напряжение: 230 В
• Номинальный ток: 5 А, максимальный ток: 60 А - позволяет работать с нагрузками до 13,8 кВт
• Количество тарифов: 4 основных + 1 аварийный (резервный)
• Индикация: ЖК-дисплей - отображает текущую энергию, тариф, время, параметры сети
• Интерфейс связи: оптический порт (оптопорт) - для считывания данных с помощью переносного устройства
• Импульсный выход: электрический - для подключения внешних устройств сбора данных или контроля
• Способ монтажа: на DIN-рейку шириной 35 мм - совместим со стандартными щитками
• Количество модулей DIN: 5 - занимает место 90 мм в щите
• Степень защиты: IP51 - защищен от пыли и вертикальных капель воды
• Диапазон температур: от -45 C до +70 C - работает в холодных и жарких условиях
• Климатическое исполнение: Т3 - рассчитан на умеренные и тропические условия
• Материал корпуса: пластик - легкий, устойчивый к коррозии
• Нормативные документы: ГОСТ 31818.11-2012, ГОСТ 31819.21-2012

Совместимость и монтаж

Счетчик CE102 R5.1 145-J 5-60А класс точности 1.0 устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно закрепить его на рейке и подключить входные и выходные провода: фаза и ноль. Клеммы рассчитаны на медные провода сечением до 25 мм2. Оптопорт расположен на лицевой стороне - доступен для обслуживания без вскрытия корпуса. Монтаж допускается в помещениях с контролируемой влажностью, не подвергающихся воздействию проливного дождя или брызг.

Безопасность и стандарты

Счетчик электроэнергии однофазный многотарифный CE102 R5.1 145-J 5-60А класс точности 1.0 сертифицирован в соответствии с ГОСТ 31818.11-2012 и ГОСТ 31819.21-2012, что подтверждает его соответствие требованиям к точности, безопасности и помехоустойчивости. Разрешение на применение - внутригосударственное, то есть пригоден для учета в России. Защита IP51 предотвращает попадание пыли внутрь и повреждение от конденсата, но не предназначена для открытого монтажа на улице.

Преимущества

• Поддержка четырех тарифов + аварийный режим - удобно для систем с гибкими тарифами (например, ночью дешевле)
• ЖК-дисплей с отображением Moscow Time - автоматически показывает актуальное местное время, важно для корректного переключения тарифов
• Оптопорт и импульсный выход - позволяют интегрировать счетчик в системы АСУ ТП или удаленного сбора данных
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых щитовых, на дачах, в промзоне
• Класс точности 1.0 - минимальная погрешность, приемлемая для расчетов с энергоснабжающими организациями

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP51 не защищает от осадков и прямого контакта с водой
• Не имеет Ethernet, RS-485 или Wi-Fi - данные снимаются только через оптопорт или импульсный выход, требуют ручного доступа
• Не поддерживает протокол Modbus - нельзя подключить к современным SCADA-системам без преобразователя
• Максимальный ток 60 А - не подходит для крупных промышленных объектов с нагрузкой выше 13–14 кВт

Примеры использования

• Жилой дом с двухтарифным графиком - учет электроэнергии днем и ночью
• Производственный участок с автоматическим управлением нагрузкой
• Коттеджный поселок с централизованной системой сбора показаний
• Объекты с резервным питанием - аварийный тариф используется при отключении основного питания

Практические советы

• Проверьте посадочные размеры DIN-рейки перед монтажом - счетчик CE102 R5.1 145-J 5-60А класс точности 1.0 занимает 5 модулей (90 мм)
• При подключении соблюдайте полярность: L (фаза) и N (ноль) должны быть правильно подведены
• Для снятия показаний используйте инфракрасный считыватель с поддержкой протокола IEC 62056-21
• Если планируете интеграцию в АСКУЭ - учтите, что оптопорт требует физического доступа; для удаленной передачи нужен внешний шлюз
• При хранении и транспортировке избегайте экстремальных температур - даже при заявленном диапазоне -45…+70 C лучше сохранять в +-20 C
