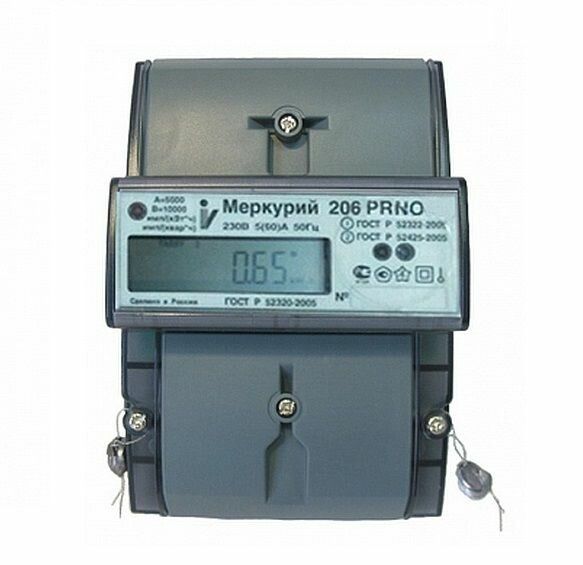

Счетчик Меркурий 206 PRNO 5-60А/220В (мнтар.) ЖКИ (DIN) Инкотекс

Счетчик электрический однофазный 5-60А 220В межтарифный с ЖК-дисплеем (DIN-модульный) от Инкотекс СК (артикул меркурий 206 prno) предназначен для точного учета активной и реактивной энергии в бытовых и коммерческих сетях с возможностью работы по нескольким тарифам. Устройство устанавливается на DIN-рейку и оснащено цифровым интерфейсом для передачи данных.

Назначение и область применения

Счетчик электрический однофазный 5-60А 220В межтарифный с ЖК-дисплеем (DIN-модульный) используется для контроля потребления электроэнергии в системах с многотарифным учетом - например, где действуют дневной, ночной и пиковый тарифы. Подходит для установки в жилых домах, офисах, малых предприятиях, на объектах с переменной нагрузкой. Применяется там, где требуется автоматический сбор данных о расходе энергии и анализ профиля нагрузки.

Технические характеристики

• Тип: Электронный, прямого включения
• Фазность: Однофазный
• Номинальный ток (In): 5 А
• Максимальный ток (Imax): 100 А
• Номинальное напряжение: 220–230 В
• Класс точности: 1,0 / 2,0 (по ГОСТ Р 52320)
• Частота сети: 50 Гц
• Тип учета: Активная и реактивная энергия
• Количество тарифов: До четырех
• Индикация: ЖК-дисплей, 8-значный счетчик
• Импульсный выход: 5000–10000 имп./кВт·ч
• Защита от обратного хода: Да
• Журнал событий: Есть - записывает данные о профиле нагрузки, авариях, перегрузках
• Степень защиты: IP54 - защищен от пыли и брызг воды
• Рабочая температура: От –45 C до +70 C
• Габариты: 154 × 105 × 72 мм
• Масса: 0,6 кг
• Калибровка: Произведена, устройство внесено в Российский реестр средств измерений
• Тип датчика тока: Шунт
• Встроенное реле: Отключение нагрузки до 60 А
• Интерфейсы: Оптический порт, RS-485
• Электронная пломба: Да

Совместимость и монтаж

Счетчик электрический однофазный 5-60А 220В межтарифный с ЖК-дисплеем (DIN-модульный) монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется тремя винтами - обеспечивает надежную фиксацию даже при вибрациях. Для подключения используются клеммы на задней стенке: L (фаза), N (нулевой провод). Максимальный ток 100 А позволяет использовать его в цепях с высокими нагрузками, но рекомендуется проверить сечение кабеля - он должен соответствовать току 100 А (минимум 16 мм2 медный). Встроенные интерфейсы RS-485 и оптопорт позволяют подключать устройство к системам АСКУЭ без внешних преобразователей.

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ Р 52320 и включен в Федеральный реестр средств измерений РФ. Это гарантирует законность его использования для коммерческого учета. Защита IP54 предотвращает попадание пыли и брызг воды - устройство можно устанавливать в щитовые комнаты с повышенной влажностью. Наличие электронной пломбы исключает несанкционированный доступ. Встроенное реле отключения нагрузки до 60 А повышает безопасность при перегрузках, но не заменяет автоматические выключатели.

Преимущества

• Поддержка до четырех тарифов - экономия на стоимости электроэнергии при грамотном распределении нагрузки
• Журнал событий и профиль нагрузки - возможность анализа потребления за период
• RS-485 и оптопорт - удобная интеграция в системы автоматизации
• Широкий диапазон рабочих температур - подходит для холодных регионов и неутепленных помещений
• Встроенное реле отключения - снижает риск перегрева и возгорания при превышении допустимой нагрузки
• Высокая степень защиты IP54 - долговечность в условиях средней запыленности

Ограничения применения

• Не предназначены для трехфазных сетей - нельзя использовать в промышленных объектах с 380 В
• Максимальный ток 100 А требует соответствующего кабеля и защиты - при использовании с меньшим сечением возможен перегрев
• Контроль тарифа внешний - необходимо подключение внешнего контроллера или сервера для изменения тарифных зон
• Отсутствие Wi-Fi или Ethernet - для удаленного доступа нужен дополнительный шлюз
• Не подходит для установки на открытых площадках - IP54 не обеспечивает защиту от прямого дождя или постоянного воздействия влаги

Примеры использования

• Установка в квартирном щите для учета по ночному и дневному тарифам
• Контроль энергопотребления в мини-офисах, кафе, магазинах с разными режимами работы
• Интеграция в систему АСКУЭ на производстве с автоматической отправкой показаний
• Замена старых механических счетчиков в многоэтажных домах с переходом на многотарифный учет
• Объекты с тепловыми насосами или системами отопления, работающими в ночное время

Практические советы

• Перед установкой проверьте соответствие сечения кабеля максимальному току 100 А - используйте медный кабель не менее 16 мм2
• Для подключения к RS-485 соблюдайте полярность A/B и используйте экранированный кабель, особенно при длинных линиях
• Оптический порт работает с инфракрасными считывателями - убедитесь, что есть совместимый терминал или планшет
• Встроенному реле не следует доверять как основной защите - всегда устанавливайте автоматический выключатель на входе
• При монтаже в щит с другими модульными устройствами оставьте свободное место вокруг - для лучшей теплоотдачи
• Проверяйте наличие поверки - срок действия указан в паспорте; после истечения срока необходима повторная поверка
