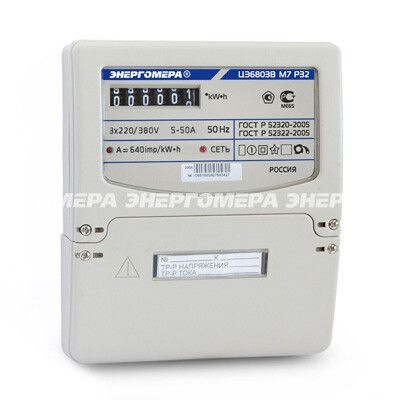

Счетчик электроэнергии трехфазный однотарифный Энергомера ЦЭ6803В 1 230В 5-60А 3ф.4пр. М7 Р32 на DIN-рейку/монтажную плату|101003001013148|Энергомера 101003001011073;101003001013148 101003001011073

Счетчик электроэнергии трехфазный однотарифный 230В 5-60А 3ф.4пр. М7 Р32 класс точности 1.0 на DIN-рейку/монтажную плату - механический прибор для точного учета активной электроэнергии в трёхфазных сетях 220/400 В. Разработан компанией Энергомера, соответствует российским нормам и предназначен для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

Счетчик электроэнергии трехфазный однотарифный 230В 5-60А 3ф.4пр. М7 Р32 класс точности 1.0 на DIN-рейку/монтажную плату используется для измерения потребленной активной энергии в одноставном тарифе. Подходит для коммерческого и технологического учёта в объектах с трёхфазным питанием: производственные цеха, торговые центры, жилые многоквартирные дома, насосные станции, системы вентиляции и другие объекты с нагрузкой до 60 А.

Технические характеристики

• Тип: электромеханический, с элетромеханическим отсчётным устройством (ЭМОУ)
• Фазность: 3 фазы + нейтраль (4 проводника)
• Номинальное напряжение: 230 В (фазное), 400 В (линейное)
• Номинальный ток: 5 А, максимальный ток: 60 А
• Класс точности: 1.0 - допустимая погрешность +-1%
• Частота сети: 50–60 Гц
• Тип тарифа: однотарифный - учитывает всю энергию по единому тарифу
• Способ измерения: прямое включение - без внешних трансформаторов
• Защита корпуса: IP51 - защищён от пыли и капель воды сверху
• Рабочая температура: от –40 C до +70 C
• Климатическое исполнение: Т3 - для помещений с умеренным климатом
• Ширина: 8 модулей (стандартная ширина DIN-рейки)
• Материал корпуса: пластик
• Импульсный выход: электрический (сухой контакт) и оптический (инфракрасный порт)
• Стопор обратного хода: есть - предотвращает перемотку при обратном потоке энергии
• Калибровка: возможна - прибор сертифицирован и имеет возможность поверки
• Нормативы: ГОСТ 31818.11-2012, ГОСТ 31819.21-2012
• Регистрация: внесён в Российский реестр средств измерений

Совместимость и монтаж

Счетчик электроэнергии трехфазный однотарифный 230В 5-60А 3ф.4пр. М7 Р32 класс точности 1.0 на DIN-рейку/монтажную плату монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется в электрощитах с достаточным свободным местом - занимает 8 модулей. Клеммы рассчитаны на подключение медных проводов сечением до 25 мм2. Для подключения требуется соблюдение правильной последовательности фаз L1, L2, L3 и N. Нулевой провод обязательно подключается - прибор требует четырёхпроводной схемы. Отдельно проверьте соответствие посадочных габаритов перед заменой старого прибора.

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ 31818.11-2012 и ГОСТ 31819.21-2012, что гарантирует безопасность работы в условиях повышенной влажности и перегрузок. Стопор обратного хода исключает некорректное показание при попытках мошенничества. Класс защиты IP51 обеспечивает надёжную работу в закрытых щитах, где возможны оседание пыли и случайные брызги. Прибор прошёл государственную поверку и внесён в Реестр средств измерений РФ - его показания признаются законными для коммерческого учёта.

Преимущества

• Высокая надёжность благодаря механической конструкции - нет электроники, которая выходит из строя от скачков напряжения
• Не требует внешнего питания - работает от сети, к которой подключен
• Поддерживает импульсный выход - позволяет подключить систему удалённого сбора данных (например, через IR-приёмник или реле)
• Стержневой механизм с противоблокировочным стопором снижает риск намеренной манипуляции
• Устойчив к широкому диапазону температур - подходит для холодных и жарких помещений
• Легко интегрируется в существующие щиты благодаря стандартизированной форме и размеру

Ограничения применения

• Не подходит для двухтарифного или многоступенчатого учёта - только один тариф
• Не рекомендован для открытых площадок или уличных щитов - степень защиты IP51 недостаточна для воздействия дождя или прямого попадания воды
• Не применяется в сетях выше 400 В - превышение напряжения повредит прибор
• Не поддерживает цифровую связь (RS-485, Modbus) - данные можно считывать только визуально или через импульсный выход
• Требует периодической поверки - срок между поверками указан в паспорте, обычно 16 лет

Примеры использования

• Учёт электроэнергии в производственных линиях с трёхфазными двигателями
• Коммерческий учёт в офисных зданиях с центральным кондиционированием
• Установка в этажных щитах многоквартирных домов для контроля потребления по подъездам
• Системы автономного водоснабжения с трёхфазными насосами
• Объекты с постоянной нагрузкой, где не нужна детализация по времени суток

Практические советы

• Перед установкой проверьте соответствие номинального тока (5–60 А) вашей нагрузке - превышение вызовет перегрев и выход из строя
• При замене старого прибора убедитесь, что новый также имеет 8 модулей - иначе не поместится в щите
• Импульсный выход используйте для автоматизации учёта - подключите к контроллеру или считывающему устройству
• Не открывайте корпус - пломба является частью сертификации, её вскрытие аннулирует право на использование в коммерческом учёте
• Проверяйте направление вращения диска после включения - при неправильном подключении фаз он будет вращаться назад, хотя стопор не позволит перемотку
• Для долговременного использования в помещениях с высокой запылённостью дополнительно устанавливайте герметичные крышки на щит
