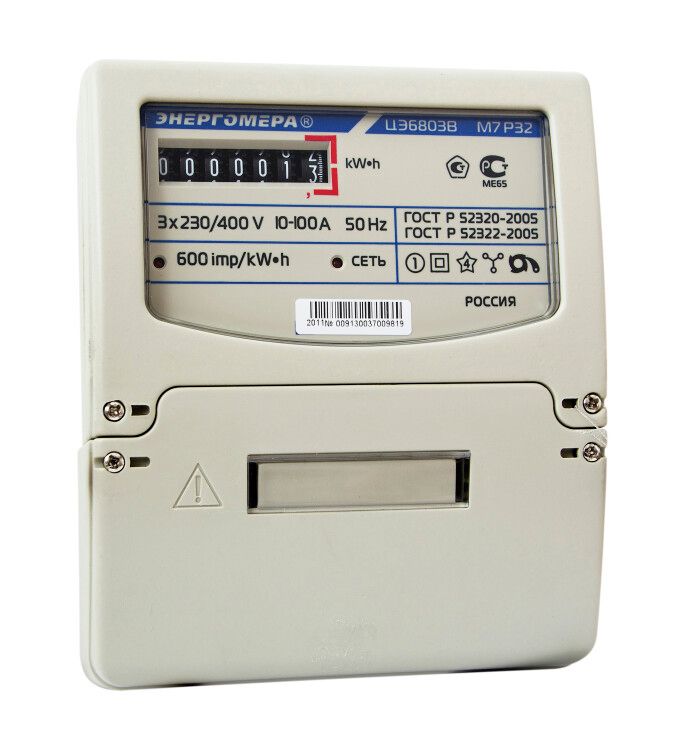

Счетчик трехфазный однотарифный Энергомера ЦЭ6803В 1 230В М7 Р32 10-100А МЕХ на DIN-рейку/монтажную плату | 101003001011076 101003001013146 101003001011076;101003001013146

Счетчик электроэнергии трехфазный однотарифный ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32 класс точности 1.0 - механический прибор для точного учета активной электроэнергии в трёхфазных сетях 230/400 В. Установлен на DIN-рейку, подходит для промышленных и коммерческих объектов. Бренд Энергомера, артикул 101003001011076.

Назначение и область применения

ЦЭ6803В предназначен для измерения и учёта потреблённой активной электроэнергии в трёхфазных сетях переменного тока с частотой 50 Гц. Применяется в распределительных щитах промышленных предприятий, торговых центров, жилых комплексов и других объектов, где требуется надёжный и долговечный механизм учёта без внешнего питания.

Технические характеристики

• Номинальное напряжение: 230/400 В - работает в сетях с линейным напряжением до 400 В и фазным - до 230 В
• Номинальный ток: 100 А - максимальный ток, который прибор может учитывать без перегрузки
• Класс точности: 1.0 - допустимая погрешность +-1%, соответствует требованиям для коммерческого учёта
• Тип: электромеханический - показания формируются за счёт вращения диска, не требует внешнего питания
• Количество тарифов: 1 - учитывает энергию по единому тарифу, без разделения на день/ночь
• Способ измерения: прямое - токовые катушки подключаются последовательно в цепь нагрузки
• Частота: 50 Гц - предназначена для сетей России и стран СНГ
• Тип энергии: активная мощность - измеряет только реальную потребляемую энергию, не реактивную
• Степень защиты: IP51 - защищён от пыли и капель воды, подходящий для установки внутри закрытых щитов
• Количество модулей DIN: 8 - занимает 8 стандартных модулей ширины на DIN-рейке
• Тип отсчетного устройства: ЭМОУ - электромеханическое окончание, с вращающимися барабанами
• Материал корпуса: пластик - устойчивый к воздействию среды, не проводит ток
• Импульсный выход: электрический и оптический - позволяет подключить систему удалённого сбора данных (например, SCADA)
• Стопор обратного хода: да - предотвращает перемотку счётчика при обратном потоке энергии
• Диапазон рабочих температур: от -40 до +70 C - выдерживает экстремальные условия, включая холодные склады и жаркие помещения
• Климатическое исполнение: Т3 - рассчитан на работу в условиях умеренного и холодного климата

Совместимость и монтаж

ЦЭ6803В крепится на стандартную DIN-рейку типа TS35 шириной 35 мм. Для монтажа необходим доступ к контактам L1, L2, L3, N и заземлению. Подключение выполняется через клеммы, расположенные снизу корпуса. Корпус Р32 обеспечивает плотное прилегание к стенке щита, исключая люфт. Устройство совместимо со всеми типами автоматических выключателей, УЗО и другим оборудованием, установленным на DIN-рейке. Кабели должны иметь сечение, соответствующее току 100 А - рекомендуется использовать медные провода 16–25 мм2.

Безопасность и стандарты

• Соответствует ГОСТ 31818.11-2012 и ГОСТ 31819.21-2012 - нормативы для электросчётчиков в РФ
• Разрешение на применение: внутрисистемное - сертифицирован для использования в рамках государственной системы учёта
• Стопор обратного хода - предотвращает мошенничество и некорректный учёт при генерации энергии
• Защита IP51 - безопасна для установки в закрытых щитах, не предназначена для открытого воздуха

Преимущества

• Не требует внешнего питания - работает от сети нагрузки, что повышает надёжность при отключениях
• Высокая механическая прочность - срок службы более 15 лет при правильной эксплуатации
• Поддержка импульсного выхода - удобно для интеграции в системы автоматизированного учёта (АИИС КУЭ)
• Устойчивость к перегрузкам - способен работать при кратковременных скачках тока выше 100 А
• Простота проверки - визуальный контроль вращения диска позволяет оперативно диагностировать работоспособность

Ограничения применения

• Не подходит для многотарифного учёта - нельзя использовать там, где нужны тарифы Т1/Т2/Т3
• Не предназначен для установки вне помещений - степень защиты IP51 не защищает от осадков и прямого попадания воды
• Не измеряет реактивную энергию - не используется для компенсации коэффициента мощности
• Требуется минимальная нагрузка около 0.5 А для начала отсчёта - при очень малых токах возможна задержка регистрации
• Не имеет экрана или интерфейса для считывания - данные можно получить только визуально или через импульсы

Примеры использования

• Учёт электроэнергии на участке производства с трёхфазными двигателями
• Основной счётчик в административном здании с общими нагрузками
• Установка в распределительном щите ЖКХ для контроля потребления по этажам
• Объекты с постоянной нагрузкой: насосные станции, тепловые пункты, кондиционирование

Практические советы

• Проверьте соответствие сечения кабелей току 100 А перед подключением - недостаточное сечение вызовет нагрев и аварию
• При монтаже соблюдайте полярность фаз - неверное подключение L1/L2/L3 может привести к ошибкам в показаниях
• Импульсный выход используйте только с согласованной нагрузкой - для электрического выхода применяйте реле или оптопара, для оптического - инфракрасный считывающий модуль
• При замене старого счётчика убедитесь, что новый также имеет класс точности 1.0 - иначе возникнет спор с контролирующими органами
• Для обслуживания не открывайте корпус - он герметичен, вскрытие аннулирует гарантию и сертификат
• При использовании в холодных помещениях (ниже -20 C) убедитесь, что щит не продувается - резкие перепады температуры могут вызвать запотевание
