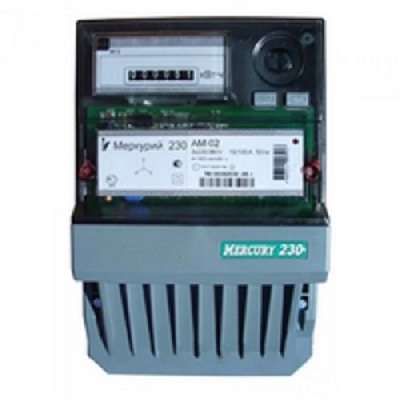

Счетчик Меркурий 230 AM-02 3ф 10-100А класс точн. 1.0 1 тариф. импульс. вых. на панель мех. ОУ Инкотекс 00000034804

Счетчик электроэнергии трехфазный однотарифный 10-100А класс точности 1.0 с импульсным выходом на панель механического отсчетного устройства (артикул 230AM02, бренд Инкотекс) предназначен для коммерческого учета активной электроэнергии в трёхфазных сетях с напряжением 400 В. Устройство сочетает механический отсчёт с электронной начинкой и импульсным выходом для удалённого сбора данных.

Назначение и область применения

Счетчик используется для учёта потребления активной электроэнергии в трёхфазных четырёхпроводных сетях переменного тока частотой 50 Гц. Подходит для установки на объектах с высокими нагрузками: промышленные цеха, насосные станции, тепловые пункты, крупные торговые и логистические комплексы. Применяется там, где требуется надёжный и законный учёт без возможности обратного хода - например, для оплаты по одному тарифу без перепродажи энергии.

Технические характеристики

• Тип: электронный счетчик с электромеханическим отсчетным устройством (ЭМОУ)
• Фазность: три фазы
• Номинальный ток: 10–100 А
• Номинальное напряжение: 400 В
• Класс точности: 1.0 - допустимая погрешность +-1%
• Число тарифов: один (однотарифный)
• Учитываемая энергия: активная (кВт·ч); реактивная - не учитывается
• Частота сети: 50 Гц
• Импульсный выход: электрический, два режима - телеметрия и проверка
• Отсчетное устройство: шесть механических барабанов, показывает целые киловатт-часы; десятичная часть отсутствует
• Стопор обратного хода: да - предотвращает учёт энергии, возвращаемой в сеть
• Диапазон температур: от –40 C до +55 C
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Счетчик устанавливается на DIN-рейку или жёстко закрепляется на металлической панели через отверстия корпуса. Для подключения используются клеммы L1, L2, L3, N - соответствуют стандартной трёхфазной схеме 380/220 В. Кабели должны иметь сечение, рассчитанное на максимальный ток 100 А. Импульсный выход требует подключения к внешнему устройству сбора данных (например, модему или контроллеру) через изолированный сигнал - обычно это сухой контакт или открытый коллектор. Напряжение питания для импульсного выхода берётся от самой сети - внешний источник не нужен.

Безопасность и стандарты

Счетчик соответствует требованиям внутреннего регулирования РФ (разрешение на применение - внутригосударственное). Соответствует ГОСТ Р 52320-2005 и ГОСТ Р 52495-2005 для электросчётчиков. Защита от обратного движения энергии реализована аппаратно - исключает возможность мошенничества. Корпус выполнен из трудновоспламеняемых материалов, не содержит опасных веществ.

Преимущества

• Гибридная система: электронная точность измерений + механическая наглядность отсчёта - удобна при отсутствии связи или аварийных ситуациях
• Импульсный выход позволяет автоматизировать сбор данных без необходимости замены оборудования
• Стопор обратного хода гарантирует учёт только в одну сторону - важно для коммерческого учёта
• Широкий диапазон температур позволяет использовать в холодных регионах и неутепляемых помещениях
• Не требует внешнего питания - питание от сети

Ограничения применения

• Не поддерживает многотарифный учёт - нельзя использовать для систем с ночными/дневными тарифами
• Отсутствие десятичной части на отсчётном устройстве - минимальная единица показания = 1 кВт·ч, точность до сотых доступна только в электронной базе данных
• Не имеет цифровых интерфейсов (RS-485, Modbus, Zigbee) - данные можно получить только через импульсный выход
• Не предназначена для установки вне помещений без защиты от осадков и прямого солнечного света
• Не рекомендован для сетей с постоянными перегрузками выше 100 А - возможны повреждения контактов

Примеры использования

• Учёт энергии на участке производства с мощностью до 60 кВт - например, линия резки металла или компрессорная станция
• Подключение к системе автоматического контроля энергопотребления на складском комплексе
• Замена старого механического счётчика на современный аналог с сохранением визуального отсчёта для операторов
• Установка в распределительном щите на предприятии с обязательным протоколом ежедневного считывания показаний

Практические советы

• Перед установкой проверьте соответствие фазировки - при неверном подключении Л1, Л2, Л3 счетчик продолжит работать, но учёт будет корректным благодаря защите от фазовой инверсии
• Импульсный выход используйте только с совместимыми устройствами - тип сигнала: импульс длительностью ~100 мс, частота зависит от нагрузки
• Для долговременной работы в условиях повышенной влажности или пыли - дополнительно герметизируйте входные кабельные вводы
• При использовании в системах с батарейным резервом - помните, что импульсный выход не требует внешнего питания, но сам счетчик работает только при наличии напряжения в сети
• Проверяйте срок поверки - согласно нормам, периодичность составляет 16 лет для этого типа счетчика
