Щит антивандальный, ЩПМП-1-2, GRP, IP66, IK10, -50 С до +70 С, навесной, (500х350х220) | SQ0924-0205 TDM

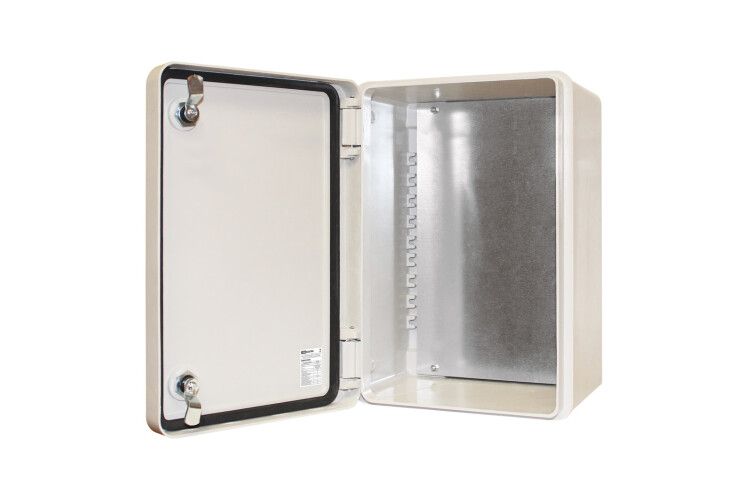

Щит антивандальный TDM ELECTRIC sq0924-0205 — это прочный навесной корпус из стеклопластика, предназначенный для защиты электрооборудования в сложных условиях: от экстремальных температур и влажности до механических воздействий. Подходит как для внутренней, так и для наружной установки.

Назначение и область применения

Щит антивандальный TDM ELECTRIC sq0924-0205 используется для монтажа автоматических выключателей, контакторов, устройств защиты, счетчиков и другого электротехнического оборудования. Обеспечивает безопасную изоляцию от поражения током и защищает компоненты от внешних факторов. Применяется в жилых, коммерческих, производственных и общественных зданиях — включая больницы, школы, объекты культуры. Особенно эффективен там, где есть риск повреждения, высокая влажность, запыленность или агрессивная химическая среда. Подходит для установки на открытом воздухе, даже в регионах с суровым климатом, включая районы Крайнего Севера.

Технические характеристики

• Материал корпуса: стеклопластик (GRP — стеклоэпоксидный армированный полиэстер)
• Степень защиты: IP66 — полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 — выдерживает удар энергой 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Рабочая температура: от –50 °C до +70 °C
• Класс защиты: II — двойная изоляция, заземление корпуса не требуется
• Номинальный ток: 400 А — допустимая нагрузка через вводные устройства
• Габариты: 500 × 350 × 220 мм (Ш×В×Г)
• Внутренняя глубина: 210 мм — свободное место для монтажа модулей
• Толщина стенок и двери: 5 мм
• Цвет: серый, RAL 7032
• Тип дверцы: одинарная, с замком
• Способ монтажа: открытая (навесная) установка
• Степень защиты по NEMA: 4X — аналог IP66, с учетом коррозионной стойкости
• Имеет встроенную монтажную панель — для удобного крепления DIN-рейки и оборудования
• Срок службы: более 25 лет

Совместимость и монтаж

Щит антивандальный TDM ELECTRIC sq0924-0205 рассчитан на установку стандартных модулей на DIN-рейку. Встроенные крепления позволяют закрепить его на вертикальной поверхности с помощью болтов или саморезов. Для проводки предусмотрены места для кабельных вводов — хотя сами вводы в комплект не входят, их можно легко установить самостоятельно. Размеры корпуса совместимы с типовыми решениями для щитового оборудования. Установка возможна как внутри помещений, так и на улице — благодаря отсутствию металлических элементов, корпус не подвержен коррозии, поэтому не нуждается в антикоррозийной подготовке основания.

Безопасность и стандарты

• Соответствует EN 50102 (стандарт для пластиковых распределительных щитов)
• Класс огнестойкости V-0 — материал не поддерживает горение, выдерживает нагрев до 960 °C
• Не требует заземления — класс защиты II исключает необходимость подключения к контуру заземления
• Защита от молнии — корпус способен работать в зонах с риском грозовых перенапряжений

Преимущества

• Полностью не подвержен коррозии — отличается от металлических щитов, которые со временем ржавеют
• Устойчив к УФ-излучению — не выцветает и не теряет прочность на солнце
• Высокая механическая прочность — IK10 обеспечивает надежную защиту от попыток вандализма
• Экологически инертен — не выделяет токсины, не реагирует на химические вещества
• Не требует обслуживания — не надо красить, сваривать или ремонтировать покрытия
• Легкий вес — проще транспортировать и монтировать, чем металлические аналоги

Ограничения применения

Щит антивандальный TDM ELECTRIC sq0924-0205 нельзя использовать в местах с постоянным воздействием открытого пламени или в средах с высокой концентрацией растворителей (например, бензин, ацетон, спирты) — они могут повредить стеклопластиковую оболочку. Также не предназначен для установки в качестве главного распределительного щита на подстанциях или в системах напряжением выше 1000 В переменного тока. Глубина внутреннего объема (210 мм) ограничивает использование крупногабаритных аппаратов — проверяйте соответствие размеров перед заказом.

Примеры использования

• Наружный щит управления освещением на автостоянке
• Распределительный щит на фасаде многоквартирного дома
• Щит питания насосной станции в сыром цеху
• Контрольный пункт на железнодорожном переезде в Арктике
• Аппаратный щит в медицинском кабинете с высокой влажностью

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия соответствуют вашим кабельным вводам — рекомендованы вводы с резьбой M20–M32
• При установке на улице используйте уплотнители и силиконовый герметик вокруг всех входов кабелей — даже при IP66 возможны протечки при длительном давлении воды
• Не затягивайте крепеж слишком сильно — стеклопластик мягче металла, и перегрузка может вызвать трещины
• При использовании в холоде (ниже –30 °C) избегайте резких ударов по корпусу — материал становится хрупким
• Проверьте совместимость модулей с глубиной 210 мм — некоторые автоматы с большими катушками могут не поместиться
