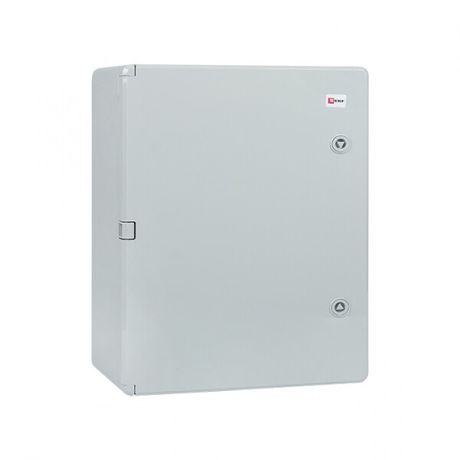

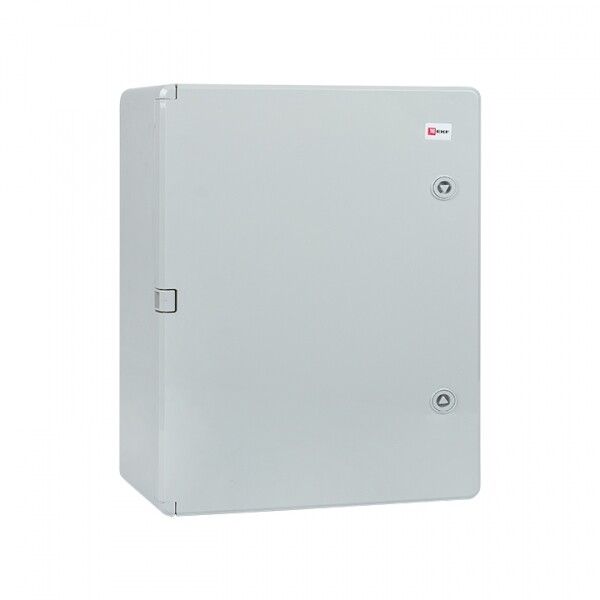

Бокс пластиковый с монтажной платой (ВхШхГ) 500х400х240мм IP65 PROxima | PB65MP007 EKF

Бокс пластиковый с монтажной платой 500х400х240 мм IP65 от EKF серии PROxima - это готовый распределительный щит для открытой установки, рассчитанный на монтаж модульного оборудования внутри защищённого корпуса. Подходит для автоматизации, распределения энергии и управления в условиях повышенной запылённости или влажности.

Назначение и область применения

Бокс пластиковый с монтажной платой 500х400х240 мм IP65 предназначен для компактной сборки распределительных щитов с использованием DIN-рейки. Его применяют там, где требуется защита электроники и аппаратуры от пыли, брызг воды и механических воздействий. Часто используется в промышленной автоматизации, на конвейерах, в системах управления насосными станциями, вентиляцией и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Размеры корпуса: 500×400×240 мм (Ш×В×Г)
• Монтажная глубина: 220 мм - позволяет устанавливать оборудование до 200 мм в глубину с учётом зазора
• Материал корпуса: ударопрочный АБС-пластик - устойчив к нагрузкам, не проводит ток, не ржавеет
• Степень защиты: IP65 - полностью герметичен против пыли, выдерживает струю воды из любого направления
• Цвет: RAL 7035 (серый матовый)
• Количество рядов: один - для однорядной установки модулей на DIN-рейке
• Замок: есть - обеспечивает доступ только авторизованному персоналу
• Способ монтажа: открытая установка - крепится на стену или опору болтами через фланцы
• Гарантия: 60 месяцев - подтверждает долговечность материала и конструкции

Совместимость и монтаж

На внутренней поверхности корпуса предусмотрена металлическая монтажная панель с предварительно просверленными отверстиями под стандартную DIN-рейку. Установка модулей выполняется стандартным способом - защёлкиванием на рейку. Для крепления бокса к стене используются четыре крепёжных отверстия по углам. Диаметр отверстий соответствует M6. Максимальная нагрузка на монтажную плату - до 15 кг равномерно распределённой массы. Не рекомендуется использовать для монтажа тяжёлых трансформаторов или крупных контакторов без дополнительной опоры.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 62208 и EN 61439-1. Корпус выполнен из самозатухающего пластика, не поддерживающего горение. Наличие замка соответствует нормам безопасности для доступа к электрооборудованию. Сертифицирован для работы в температурном диапазоне от -25C до +50C.

Преимущества

• Ударопрочный АБС-пластик снижает риск повреждений при транспортировке и монтаже
• Высокая степень защиты IP65 исключает необходимость в дополнительных кожухах
• Встроенная монтажная панель экономит время сборки - не требует самостоятельного крепления реек
• Замок с возможностью пломбирования соответствует требованиям промышленной безопасности
• Долгий гарантийный срок указывает на качество материалов и контроль производства

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием прямого солнечного света - материал со временем теряет цвет
• Не допускается погружение в воду - IP65 не является водонепроницаемостью для длительного погружения
• Не подходит для монтажа мощных тепловыделяющих устройств без принудительного охлаждения - ограниченная теплоёмкость пластика
• Ограниченная ширина корпуса (500 мм) не позволяет разместить более трёх рядов модулей - для многорядных решений нужен другой формат

Примеры использования

• Щит управления частотным преобразователем на конвейере
• Распределительный щит системы вентиляции в цеху
• Автоматический щит освещения на территории предприятия
• Контрольный пункт для датчиков давления и уровня в насосной станции

Практические советы

• Перед монтажом проверьте, что все кабели имеют достаточную длину для выхода через кабельные вводы - они уже имеются в боксе, но требуют правильного подбора размера
• При установке используйте антивибрационные прокладки, особенно если щит расположен рядом с оборудованием с высокой вибрацией
• Для удобства обслуживания оставьте минимум 50 мм свободного пространства перед дверью
• При необходимости замены замка - используйте оригинальные запчасти EKF, совместимые с моделью pb65mp007
• Не открывайте бокс во время работы оборудования - даже при IP65 контакт с токоведущими частями опасен
