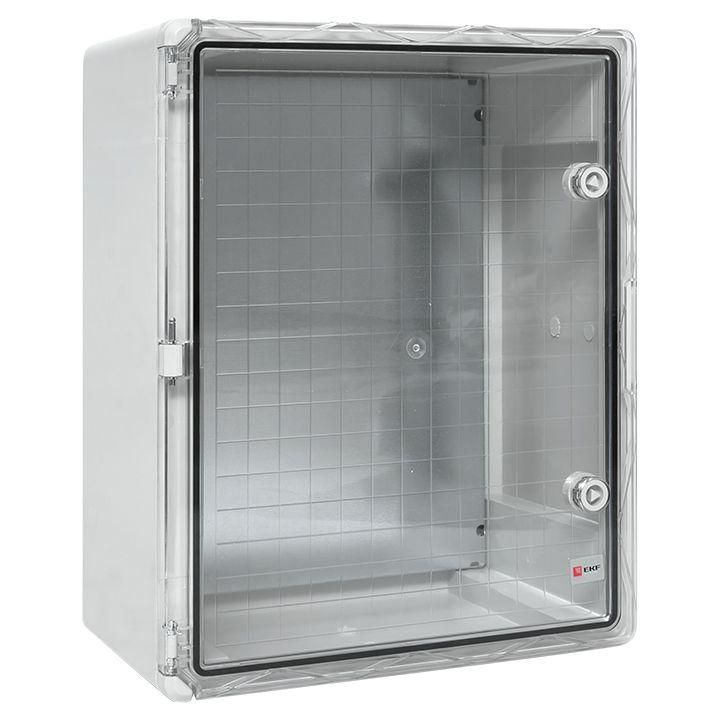

Бокс пластиковый с монтажной платой прозр. дверь 500х400х240 мм IP65 EKF PROxima - PBT65MP007

Щит распределительный EKF PROxima pbt65mp007 - это прочный пластиковый бокс с прозрачной дверью и встроенной монтажной платой, предназначенный для компактной и защищённой установки автоматических устройств, контакторов, автоматических выключателей и других элементов в условиях повышенной запылённости или влажности.

Назначение и область применения

Щит EKF PROxima pbt65mp007 используется для сборки распределительных и управляющих щитов в промышленных, коммерческих и бытовых объектах. Подходит для установки внутри помещений и на открытых площадках - например, на фасадах зданий, в цехах, на насосных станциях, в системах вентиляции и кондиционирования. Прозрачная дверь позволяет контролировать состояние аппаратуры без вскрытия корпуса, что удобно при диагностике и обслуживании.

Технические характеристики

• Размеры корпуса: 500×400×240 мм (Ш×В×Г)
• Глубина монтажа: 220 мм - достаточна для установки стандартных DIN-рейки и модульных устройств до 18 модулей
• Материал корпуса: ударопрочный АБС-пластик - устойчив к механическим воздействиям и перепадам температур
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды с любого направления
• Цвет корпуса: серый (RAL 7035)
• Наличие замка: да - возможность запирания для доступа только авторизованному персоналу
• Способ монтажа: открытая установка - крепление на стену с помощью кронштейнов или болтов через отверстия в задней стенке
• Гарантия: 60 месяцев

Совместимость и монтаж

Внутренняя монтажная панель выполнена из прочного пластика с готовыми отверстиями для крепления DIN-реек. Установка модулей происходит стандартным способом - защёлкиванием на рейку. Для монтажа щита на стену используйте саморезы или анкерные болты подходящего диаметра (не менее M6). Открытая установка требует соблюдения минимального расстояния от поверхности стены - не менее 10 мм для вентиляции и доступа к кабелям. Кабельные вводы в корпус не предусмотрены - их необходимо устанавливать дополнительно, если требуется герметизация проводов.

Безопасность и стандарты

Щит соответствует требованиям безопасности по ГОСТ IEC 62208 и имеет степень защиты IP65, что гарантирует работу в средах с высокой влажностью, пылью и возможными брызгами воды. Материал корпуса не поддерживает горение и не содержит токсичных веществ. Замок совместим со стандартными цилиндрами, что позволяет использовать единые ключи в комплексе с другими щитами серии PROxima.

Преимущества

• Прозрачная дверь снижает время диагностики - можно видеть положение переключателей и индикацию без открывания
• Ударопрочный АБС-пластик выдерживает случайные нагрузки и вибрации
• Высокий уровень защиты IP65 делает щит пригодным для условий, где обычные металлические шкафы требуют доработки
• Встроенная монтажная панель исключает необходимость самостоятельной установки креплений для реек
• Долгий срок гарантии - 5 лет - свидетельствует о стабильном качестве производства

Ограничения применения

Щит EKF PROxima pbt65mp007 не предназначен для установки в местах постоянного прямого попадания дождя или подтопления. Несмотря на IP65, он не рассчитан на длительное погружение в воду. Также не рекомендуется использовать в средах с агрессивными химическими парами (например, в кислотных цехах) - материал АБС-пластика может деформироваться. Максимальная глубина монтажа 220 мм ограничивает использование крупногабаритных устройств - таких как частотники или мощные преобразователи.

Примеры использования

• Автоматический щит управления насосной группой на водозаборе
• Распределительный щит освещения в подвале с высокой влажностью
• Пульт управления конвейерной линией на пищевом производстве
• Электрошкаф для системы видеонаблюдения на улице
• Щит для терморегуляторов и датчиков в теплице

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые планируете установить, поместились в глубине 220 мм - особенно важно для больших автоматов и реле
• Используйте кабельные вводы с уплотнителями (например, EKF KZP) для сохранения степени защиты IP65 после прокладки проводов
• Не закрывайте вентиляционные зазоры вокруг корпуса - даже при IP65 теплоотдача важна для долгой работы электроники
• При использовании в холодных помещениях учтите, что пластик становится более хрупким ниже –20C - избегайте ударных нагрузок зимой
• Щит EKF PROxima pbt65mp007 легко сочетается с другими изделиями серии PROxima - выбирайте одинаковые цвета и типы дверей для единого дизайна объекта
