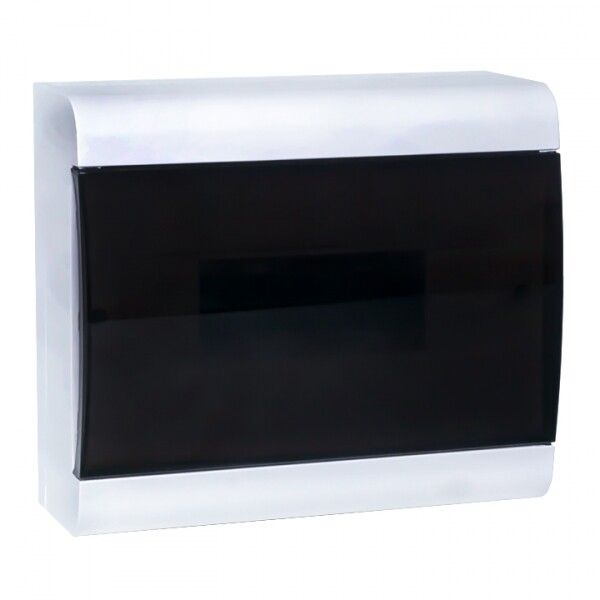

Щит распределительный ЩРН-П-10 (пром. упаковка) IP41 Basic | pb-n-10-bas EKF

Щит распределительный ЩРН-П-10 промышленная упаковка IP41 Basic от EKF серии Basic - компактный корпус из прочного пластика для монтажа модульной аппаратуры в бытовых и коммерческих объектах. Подходит для установки автоматов, УЗО, счётчиков и других устройств на DIN-рейку.

Назначение и область применения

Щит распределительный ЩРН-П-10 промышленная упаковка IP41 Basic предназначен для внутреннего монтажа электрооборудования в условиях с невысокой степенью запыления и отсутствием прямого контакта с водой. Применяется в жилых домах, офисах, магазинах, общественных зданиях. Идеально подходит для сборки распределительных щитов с до 10 модулей оборудования: автоматические выключатели, устройства защитного отключения (УЗО), таймеры, реле времени, счётчики электроэнергии.

Технические характеристики

• Ширина: 10 модулей (стандартный шаг 17,5 мм)
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Количество рядов: один
• Наличие DIN-рейки: да, установленная внутри корпуса
• Дверца: прозрачная, затемнённая, открывается на петлях
• Передняя панель: с вырезами для доступа к клавишам и индикаторам
• Способ монтажа: открытая установка (на стену)
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит распределительный ЩРН-П-10 промышленная упаковка IP41 Basic совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Монтаж выполняется на стену с помощью шурупов через отверстия в задней стенке корпуса. Для удобства сборки основание корпуса выполнено с минимальной высотой - это создаёт больше места для прокладки и подключения проводов. Дверца фиксируется на петлях и легко открывается для обслуживания. Кабельные вводы не предусмотрены - требуется самостоятельная герметизация при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических изделий в помещениях с нормальной средой. Степень защиты IP41 обеспечивает безопасность от случайного прикосновения к токоведущим частям и попадания крупной пыли. Напряжение эксплуатации - до 400 В переменного тока. Не предназначен для установки во влажных, сырых или наружных условиях.

Преимущества

• Прочная конструкция из ABS-пластика - устойчив к механическим воздействиям и перепадам температур
• Эстетичный внешний вид: глянцевый белый корпус и затемнённая дверца хорошо сочетаются с интерьером
• Удобная форма корпуса: сниженная высота основания упрощает работу с проводами
• Прозрачная дверца позволяет контролировать положение автоматов и состояние индикаторов без вскрытия
• Долгий гарантийный срок - 5 лет

Ограничения применения

Щит распределительный ЩРН-П-10 промышленная упаковка IP41 Basic нельзя использовать:

• На улице или в местах с повышенной влажностью (ванная, бассейн, подвал без осушения)
• В помещениях с риском попадания струй воды или химически активных веществ
• Для установки более чем 10 модулей - не хватит места
• В качестве главного распределительного щита для многоквартирных домов - требует согласования с проектом

Примеры использования

• Распределительный щит в квартире: автоматические выключатели на освещение, розетки, кухонную группу
• Офисный щит: УЗО для компьютеров, розеточных групп, кондиционера
• Магазин: управление светом, холодильниками, рекламными баннерами
• Административное здание: учёт потребления по этажам через счётчики

Практические советы

• При заказе проверьте количество модулей - 10 модулей = максимум 10 однополюсных автоматов или 5 двухполюсных
• Не забудьте про кабельные вводы: если нужна герметизация, используйте отдельные вводные муфты (например, EKF KZV)
• При монтаже оставляйте минимум 5 см свободного пространства вокруг щита для вентиляции и доступа
• Для удобства обслуживания рекомендуется наклеить схему подключения на внутреннюю сторону дверцы
• Щит распределительный ЩРН-П-10 промышленная упаковка IP41 Basic от EKF серии Basic - оптимальный выбор для типового электромонтажа без экстремальных условий
