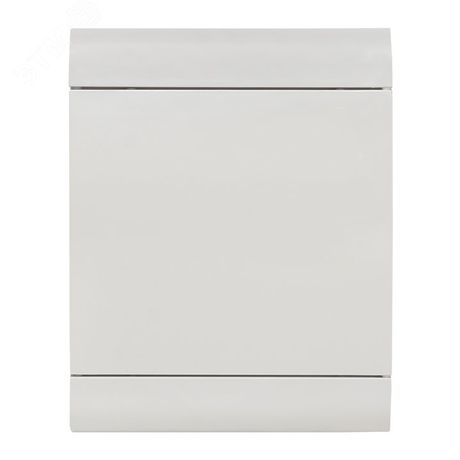

Щит распределительный навесной ЩРН-П-6 "SlimBox" белая дверца IP41 PROxima | sb-n-6w EKF

Щит распределительный навесной ЩРН-П-6 SlimBox белая дверца IP41 от EKF предназначен для компактной установки модульного оборудования в жилых и коммерческих помещениях. Модель SlimBox с белой дверцей обеспечивает надежную защиту и эстетичный вид, подходящий для внутреннего монтажа.

Назначение и область применения

Щит распределительный навесной ЩРН-П-6 SlimBox используется для размещения модульной аппаратуры: автоматических выключателей, устройств защитного отключения (УЗО), таймеров, электросчетчиков и других устройств на DIN-рейке. Применяется в квартирах, офисах, магазинах, общественных зданиях - там, где важны компактность, безопасность и внешний вид.

Технические характеристики

• Модульная ширина: 6 модулей - позволяет установить до 6 стандартных модулей шириной 17,5 мм каждый
• Количество рядов: 2 - даёт возможность разместить оборудование в два уровня, оптимизируя пространство
• Материал корпуса: ABS-пластик - прочный, ударостойкий, не поддерживающий горение
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Способ монтажа: открытая (накладная) установка - крепится на стену с помощью кронштейнов или саморезов
• Цвет: белый - глянцевая поверхность дверцы гармонирует с современным интерьером
• Тип крышки: закрытого типа - дверца плотно закрывается, предотвращая случайный доступ
• Гарантийный срок: 60 месяцев - длительная гарантия от производителя EKF

Совместимость и монтаж

Щит распределительный ЩРН-П-6 SlimBox совместим со всеми стандартными модулями, соответствующими DIN EN 60947-7-1. На внутренней стороне корпуса предусмотрена установленная DIN-рейка - её не нужно монтировать дополнительно. Для крепления используются четыре точки фиксации на задней стенке. Подходящий посадочный диаметр для кабельных вводов - 18–22 мм. Обратите внимание: глубина корпуса достаточна для монтажа двухрядной аппаратуры, но не рассчитана на большие устройства с высоким профилем (например, некоторые модели АВ с увеличенной шириной).

Безопасность и стандарты

Корпус выполнен из самозатухающего ABS-пластика, соответствует требованиям безопасности IEC 60670-1. Степень защиты IP41 обеспечивает защиту от контакта с инструментами и мелкими предметами, а также от конденсата и вертикально падающей влаги - этого достаточно для сухих внутрипомещений, но недостаточно для влажных зон (ванная, бассейн, улица).

Преимущества

• Эргономичная форма: низкая базовая часть корпуса создаёт больше места для работы с проводами при монтаже
• Полноразмерная затемнённая дверца: скрывает внутреннюю начинку, повышает эстетику и снижает риск несанкционированного доступа
• Высокая долговечность материала: ABS-пластик не деформируется при перепадах температур и не теряет цвет
• Легко чистится: глянцевая поверхность легко протирается, не царапается при обычном использовании

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP41 не защищает от дождя, пыли и прямого попадания воды
• Не рекомендован для мест с постоянной влажностью выше 80% (бани, прачечные, холодильные камеры)
• Ограниченная модульная ёмкость: 6 модулей - не хватит для сложных систем с большим количеством УЗО и автоматов; для таких задач нужен щит на 12+ модулей
• Нет встроенной системы вентиляции - при большой нагрузке возможен нагрев, требует контроля температуры

Примеры использования

• Распределительный щит в однокомнатной квартире - управление освещением, розетками, кухонной группой
• Административный офис - питание компьютеров, принтеров, кондиционера через один УЗО и два автомата
• Магазин или кафе - автономная группа питания для холодильника, освещения и розеток на кассе

Практические советы

• Перед монтажом проверьте, чтобы все провода были подготовлены - в ограниченном пространстве трудно работать после установки аппарата
• Используйте кабельные вводы с герметичными уплотнителями, даже при IP41 - это продлит срок службы контактам
• Не перегружайте щит: максимальная нагрузка зависит от выбранных автоматов, а не от размера корпуса
• При замене дверцы используйте оригинальные крепления - несовместимые элементы могут нарушить герметичность
• Щит распределительный ЩРН-П-6 SlimBox от EKF хорошо сочетается с другими изделиями серии SlimBox PROxima - можно собирать комплексные решения одной линейки
