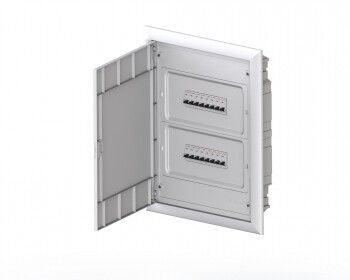

Щит распределительный встраиваемый "ProfiBox" 24+4 модуля IP41 PROxima | profibox-24+4 EKF

Щит распределительный встраиваемый 24+4 модуля IP41 PROxima от EKF — компактное решение для скрытой установки в стене, предназначенное для размещения модульного оборудования на DIN-рейке и слаботочных устройств на монтажной плате. Корпус выполнен из прочного пластика, обеспечивает надежную защиту от случайного контакта и пыли, а серия ProfiBox гарантирует совместимость с широким спектром компонентов.

Назначение и область применения

Щит распределительный встраиваемый 24+4 модуля IP41 PROxima используется для организации внутренних электрических распределительных систем в жилых, офисных и промышленных помещениях. Подходит для монтажа автоматических выключателей, УЗО, реле, счетчиков, а также слаботочного оборудования — таких как Wi-Fi роутеры, патч-панели, видеорегистраторы и антенные разветвители. Благодаря скрытому способу монтажа идеально вписывается в интерьер без внешнего выступа.

Технические характеристики

• Общее количество модулей DIN: 28 (24 + 4 — два ряда по 14 модулей каждый)
• Способ монтажа: скрытая установка в стену
• Степень защиты: IP41 — защита от твердых предметов диаметром более 1 мм и вертикально падающих капель воды
• Материал корпуса: самозатухающий пластик (поликарбонат/ABS)
• Глубина установочная: 90 мм — позволяет разместить устройства с высокими габаритами
• Количество рядов: 2 — обеспечивают удобную организацию цепей
• Количество дверей: 1 — однодверный закрытый тип с фиксацией
• Цвет: белый — соответствует стандартным отделочным решениям
• Гарантийный срок: 5 лет (60 месяцев)
• DIN-рейка: встроена, металлическая, стандартная 35 мм

Совместимость и монтаж

Щит распределительный встраиваемый 24+4 модуля IP41 PROxima совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. Монтаж выполняется в подготовленное углубление в стене — бетонной, кирпичной или гипсокартонной. Для гипсокартона рекомендуется использовать специальные распорные элементы или усилительные рамки. Глубина 90 мм позволяет разместить даже крупные УЗО и автоматы с функциями дифференциальной защиты. Крышка плотно закрывается и защищает от доступа посторонних лиц.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60439-1 для распределительных щитов. Наличие степени защиты IP41 исключает риск поражения током при случайном прикосновении к токоведущим частям через решётку или зазоры. Самозатухающий материал корпуса снижает риск распространения пламени при перегреве. Серия ProfiBox прошла испытания на механическую прочность и долговечность.

Преимущества

• Увеличенная глубина (90 мм) — позволяет устанавливать современные многофункциональные устройства без перегрузки
• Два ряда модулей — оптимальная организация силовой и слаботочной части в одном корпусе
• Встроенная DIN-рейка — не требует дополнительного крепления
• Закрытый тип крышки — повышает безопасность и предотвращает попадание пыли
• Высокий гарантийный срок — 5 лет свидетельствуют о качестве материалов и сборки

Ограничения применения

Щит распределительный встраиваемый 24+4 модуля IP41 PROxima не предназначен для установки во влажных средах с постоянным воздействием воды — например, в банях, бассейнах или на улице. Степень защиты IP41 не обеспечивает защиту от брызг сбоку или струй воды. Также не рекомендуется использовать в условиях температур ниже -10°C и выше +50°C без дополнительного теплового контроля. Применение вне рекомендованного проектного ассортимента может снизить надежность работы системы.

Примеры использования

• Электрощит в квартире: автоматические выключатели, УЗО, реле времени, счетчики
• Аудио-видео распределительный шкаф: маршрутизатор, сетевой коммутатор, DVR
• Система «умный дом»: контроллеры освещения, терморегуляторы, датчики движения
• Офисные помещения: распределение питания для рабочих мест и серверного оборудования

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 95–100 мм с учетом штукатурки и крепежа
• Не забудьте предусмотреть место для вывода кабелей — используйте заводские кабельные вводы или просверлите отверстия с герметизацией
• При использовании в гипсокартоне применяйте усиленные монтажные рамы — обычный щит может провиснуть под нагрузкой
• Для слаботочных устройств лучше использовать отдельную секцию внутри щита — это снижает помехи и упрощает обслуживание
• Щит распределительный встраиваемый 24+4 модуля IP41 PROxima от EKF хорошо сочетается с продукцией серии ProfiBox — все компоненты имеют одинаковый шаг и крепления
