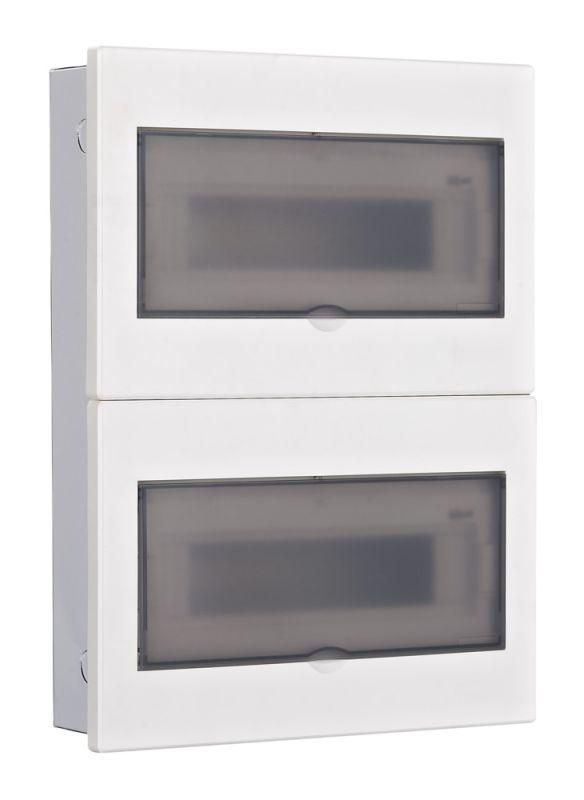

Корпус встраиваемый с прозрачной дверью 2 ряда 26 модулей IP41 ЩРВ-М - 31076DEK APC

Корпус встраиваемый с прозрачной дверью 2 ряда 26 модулей IP41 ЩРВ-М от DEKraft - надёжное решение для скрытой установки модульного оборудования в распределительных щитах. Артикул 31076dek подходит для монтажа автоматических выключателей, УЗО, реле и других устройств шириной 18 мм.

Назначение и область применения

Корпус встраиваемый с прозрачной дверью 2 ряда 26 модулей IP41 ЩРВ-М предназначен для внутренней установки в стену и комплектования распределительных щитов. Подходит для использования в жилых домах, офисах, административных и промышленных объектах, где требуется компактное и защищённое размещение модульной аппаратуры. Прозрачная дверь позволяет контролировать состояние контактов и индикацию без вскрытия щита.

Технические характеристики

• Количество рядов: 2
• Количество модулей: 26 (по 18 мм каждый)
• Ширина корпуса: соответствует 26 модулям
• Глубина монтажа: 78 мм
• Материал корпуса: передняя часть и дверца - негорючий ABS-пластик; основание - холоднокатаная сталь
• Цвет: белый (RAL 9003)
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и капель воды, падающих вертикально
• Наличие DIN-рейки: да, две стандартные рейки
• Тип монтажа: скрытая установка в стену
• Тип крышки: закрытого типа, с двумя прозрачными дверцами
• Гарантия: 36 месяцев
• Дополнительно: есть шпилька заземления, съёмная рама, держатели для N- и PE-шин

Совместимость и монтаж

Корпус встраиваемый с прозрачной дверью 2 ряда 26 модулей IP41 ЩРВ-М полностью совместим с модульным оборудованием брендов DEKraft и SE (Systeme Electric). Все устройства шириной 18 мм (автоматы, УЗО, реле, счетчики) устанавливаются на стандартные DIN-рейки внутри корпуса.

Для монтажа необходимо:

• Вырезать в стене проём по габаритам корпуса (учтите глубину 78 мм)
• Зафиксировать корпус анкерами или саморезами через отверстия в задней стенке
• Подвести кабели через выштампованные вводы - они уже готовы к пробиванию
• Установить DIN-рейки и оборудование
• Закрыть дверцы - они фиксируются в верхнем положении для удобства обслуживания

Не требует дополнительных крепёжных элементов - всё необходимое в комплекте.

Безопасность и стандарты

Корпус встраиваемый с прозрачной дверью 2 ряда 26 модулей IP41 ЩРВ-М соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Материалы корпуса - негорючий ABS и сталь - обеспечивают термическую и механическую устойчивость. Степень защиты IP41 предотвращает попадание крупных посторонних предметов и вертикально падающей влаги, что делает его подходящим для помещений с нормальной влажностью. Не рекомендован для использования во влажных, сырых или наружных условиях.

Преимущества

• Прозрачная дверца из прочного пластика - позволяет видеть индикацию и положение переключателей без открывания
• Выштампованные вводы - экономят время при прокладке кабелей, не нужна сверление
• Съёмная рама - упрощает сборку и замену оборудования
• Встроенная шпилька заземления - обеспечивает надёжное соединение с контуром заземления
• Держатели для N- и PE-шин - позволяют организовать чистую и безопасную коммутацию
• Стойкость к вибрации - подходит для установки рядом с оборудованием, вызывающим колебания

Ограничения применения

Корпус встраиваемый с прозрачной дверью 2 ряда 26 модулей IP41 ЩРВ-М не предназначен для:

• Установки на улице или в помещениях с высокой влажностью (баня, бассейн, подвал без осушения)
• Использования в средах с агрессивными химическими веществами
• Монтажа в местах с риском ударов или механических повреждений - материал корпуса пластиковый, хотя и усиленный
• Применения с оборудованием, превышающим 26 модулей - превышение нагрузки на DIN-рейки недопустимо

Примеры использования

• Электрощит в квартире - для установки автомата ввода, УЗО, розеточных групп
• Щит управления в офисе - для реле времени, терморегуляторов, светорегуляторов
• Распределительный щит в частном доме - для групп освещения, бытовой техники, теплого пола
• Локальный щит на производстве - для управления насосами, вентиляцией, маломощными станками

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была не менее 78 мм - иначе корпус не поместится
• Используйте только модульное оборудование с шагом 18 мм - другие форматы не будут правильно фиксироваться
• При подключении шин N и PE соблюдайте полярность и не допускайте перекрестных соединений
• Не используйте силу при закрывании дверец - они имеют фиксаторы, которые легко ломаются при перегрузке
• Для долговечности не открывайте дверцу часто - она предназначена для периодического контроля, а не для ежедневного доступа
• Артикул 31076dek - единственный вариант этого корпуса в серии ЩРВ-М Lite; аналоги от других производителей могут отличаться по форме и креплению
