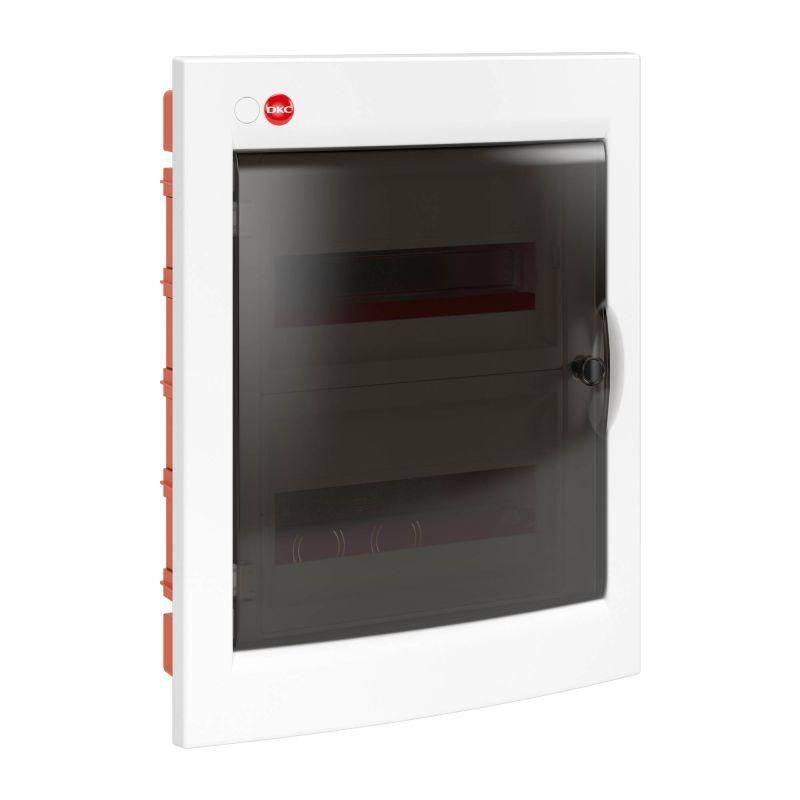

Щиток встраиваемый с дверцей 24 мод.,IP41, белый, клеммным блоком 63А - RB24B4TWD ДКС

Щиток встраиваемый 24 модуля IP41 с дверцей и клеммным блоком 63А белый от бренда DKC (арт. rb24b4twd) — это готовое решение для внутренней установки распределительного оборудования в помещениях с умеренной влажностью. Комплектация включает все необходимые элементы для быстрого монтажа, что снижает время на подготовку и повышает надёжность сборки.

Назначение и область применения

Щиток встраиваемый 24 модуля IP41 с дверцей и клеммным блоком 63А белый предназначен для установки автоматических выключателей, УЗО, реле, контакторов и других модульных устройств. Подходит для использования в жилых домах, офисах, административных зданиях и промышленных объектах там, где требуется компактное и защищённое распределение электроэнергии. Благодаря скрытому монтажу, он идеально встраивается в стену, сохраняя эстетичный вид интерьера.

Технические характеристики

• Количество модулей DIN: 24 (стандарт 17,5 мм каждый)
• Габариты: 345×425×108 мм (Ш×В×Г)
• Степень защиты: IP41 — защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: термостойкий и ударопрочный пластик
• Цвет: белый
• Клеммный блок: 63 А, в комплекте два блока (87508) с суппортами
• DIN-рейка: оцинкованная, предварительно установленная
• Дверца: прозрачная, с замком
• Тип крышки: закрытого типа
• Способ монтажа: скрытый (встраивание в стену)

Совместимость и монтаж

Щиток встраиваемый 24 модуля IP41 с дверцей и клеммным блоком 63А белый совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947-1. DIN-рейка уже смонтирована — достаточно зафиксировать щиток в нише с помощью сборочных винтов. Для герметизации отверстий подвода кабеля предусмотрены заглушки. Прозрачная дверца позволяет контролировать состояние устройств без вскрытия. Клеммный блок 63 А рассчитан на подключение входной группы и обеспечивает надёжную коммутацию фазы и нуля.

Безопасность и стандарты

Щиток соответствует требованиям безопасности для внутреннего монтажа. Степень защиты IP41 исключает попадание крупных предметов и капель воды — этого достаточно для помещений с нормальной влажностью, таких как квартиры, офисы, подъезды. Однако не предназначен для установки в сырых местах (ванная, баня, улица). Корпус выполнен из самозагасающего пластика, устойчивого к перегреву до температур, характерных для типовой нагрузки.

Преимущества

• Полная комплектация: всё нужное в одной коробке — нет необходимости докупать рейки, клеммы или крепления
• Прозрачная дверца — удобство контроля состояния аппаратов без открывания
• Ударопрочный и термостойкий пластик — долговечность даже при частых операциях
• Встроенный клеммный блок 63 А — экономия времени на подключение входного кабеля
• Запираемая дверца — безопасность от несанкционированного доступа
• Этикетка для маркировки — упрощает обслуживание и поиск цепей

Ограничения применения

• Не применяется во влажных и агрессивных средах — IP41 недостаточен для ванных комнат, подвалов, улицы
• Не рекомендован для установки в условиях постоянного воздействия пыли, волокон, металлической стружки
• Работает только с модульными устройствами шириной 17,5 мм; не поддерживает устройства большего формата
• Клеммный блок 63 А — максимальный ток, превышение может вызвать перегрев и выход из строя

Примеры использования

• Главный распределительный щит в квартире или частном доме
• Распределительный щит на этаже многоквартирного дома
• Локальный щит управления освещением в офисе
• Контрольный пункт для групп розеток и светильников в торговых помещениях

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 110 мм, чтобы вместить щиток с запасом на провода
• Используйте заглушки для всех свободных отверстий — это сохраняет степень защиты IP41
• Подключайте входной кабель к клеммному блоку перед установкой модульных устройств — так проще работать
• Не используйте щиток встраиваемый 24 модуля IP41 с дверцей и клеммным блоком 63А белый рядом с источниками тепла выше 50°C
• При использовании в общественных местах обязательно закрывайте дверцу на замок
