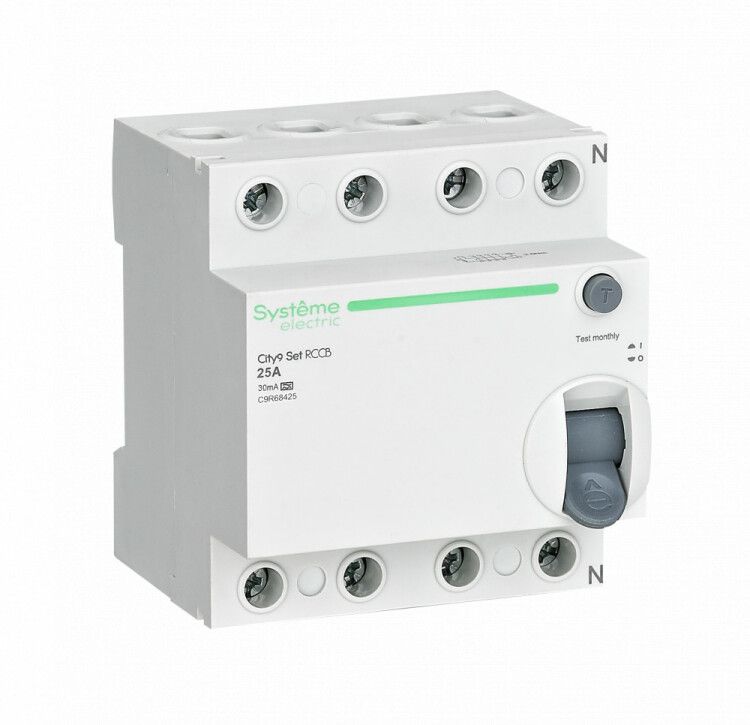

Выключатель дифференциального тока (УЗО) 4п 25А 30мА тип A City9 Set 400В SE C9R68425 APC

Выключатель дифференциального тока City9 SE c9r68425 - четырёхполюсное устройство защитного отключения (УЗО) с током утечки 30 мА, предназначенное для защиты людей и оборудования в трёхфазных сетях 400 В. Монтируется на DIN-рейку, работает в системах с частотой 50–60 Гц и обеспечивает надёжную защиту даже при наличии постоянной составляющей тока утечки.

Назначение и область применения

Выключатель дифференциального тока City9 SE c9r68425 защищает от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям. Его применяют в распределительных щитах объектов с трёхфазным питанием: производственные цеха, офисные здания, жилые дома с мощными потребителями (электрокотлы, бойлеры, насосы). Особенно актуален в местах с повышенной опасностью - ванные комнаты, кухни, мастерские, где возможна утечка тока через оборудование с электроникой или переменным током.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 25 А
• Дифференциальный ток утечки: 30 мА - чувствительная уставка для защиты человека
• Тип тока утечки: A - реагирует на переменный и выпрямленный импульсный ток (например, от частотных преобразователей, компьютеров, LED-устройств)
• Отключающая способность при КЗ: 6 кА - способен безопасно отключить цепь при аварийном токе короткого замыкания
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Частота: 50 / 60 Гц - совместим с сетями России и Европы
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (17,5 мм каждый)
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и влаги; используется только во внутренних помещениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутационные скачки)
• Механизм: электромеханический - работает без внешнего питания, надёжнее электронных аналогов

Совместимость и монтаж

Выключатель дифференциального тока City9 SE c9r68425 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов допускается как сверху, так и снизу - удобно при компактной сборке щита. Клеммы имеют защитные крышки, исключающие случайное прикосновение к токоведущим частям. Для установки требуется минимум 45 мм свободной глубины внутри шкафа. Совместим со всеми автоматическими выключателями серии City9 и другими устройствами, соответствующими стандарту IEC 61009.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61009-1 для устройств защитного отключения типа А. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения сети - важное преимущество при авариях. Кнопка «T» позволяет ежемесячно проверять исправность устройства без специнструментов. Соответствие нормам безопасности снижает риск возгорания и поражения током.

Преимущества

• Защита от всех видов тока утечки - переменного и импульсного (тип А), что важно для современного оборудования
• Электромеханический принцип работы - отказоустойчивость при сбоях в сети
• Подключение сверху и снизу - гибкость при проектировании щита
• Безопасные клеммы с защитными крышками - снижают риск травматизма при обслуживании
• Кнопка тестирования - возможность самостоятельной диагностики

Ограничения применения

• Не предназначено для открытых площадок или помещений с высокой влажностью - степень защиты IP20 не предохраняет от воды и пыли
• Не подходит для однофазных сетей 230 В без необходимости защиты нулевого провода - здесь достаточно двухполюсного УЗО
• Не заменяет автоматический выключатель - необходимо использовать в паре с аппаратом защиты от перегрузки и КЗ
• Работает только при наличии напряжения на входе - при отключённом питании не сможет восстановить подачу самостоятельно

Примеры использования

• Щитовая квартиры с электрическим котлом и стиральной машиной - защита всей группы розеток
• Производственный участок с ЧПУ-станками и частотниками - тип А обеспечивает защиту от импульсных утечек
• Общественный туалет с водонагревателем - предотвращает удар током при повреждении изоляции
• Цех с конвейерами и приводами на базе инверторов - надёжная работа при наличии высокочастотных помех

Практические советы

• Выбирая УЗО City9 SE c9r68425, убедитесь, что ваш щит имеет место под 4 модуля и глубину не менее 45 мм
• Не используйте его вместо автомата - всегда сочетайте с устройством защиты от перегрузки (например, C25 или B25)
• Проверяйте кнопку «T» хотя бы один раз в месяц - это единственный способ удостовериться, что УЗО работает
• При установке в трёхфазную сеть с общим нулём обязательно подключайте ноль через этот УЗО - иначе защита будет недейственной
• Для сложных систем с большим количеством электроники лучше применять именно тип А - он эффективнее, чем тип AC
