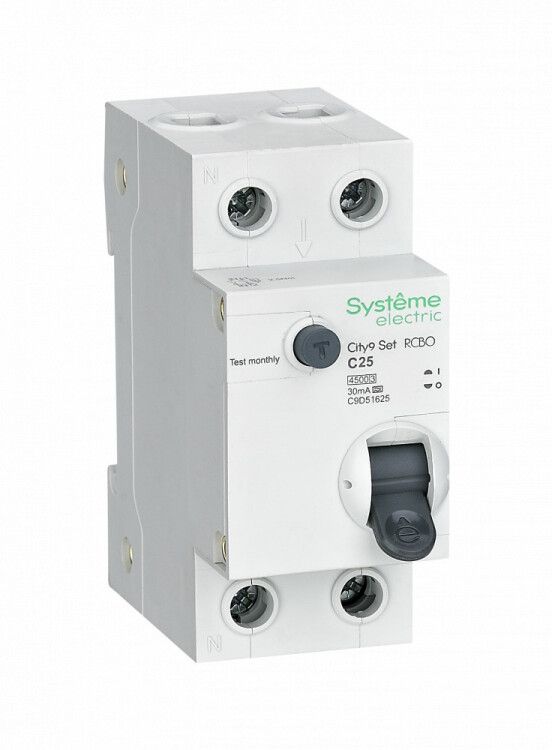

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 25А 4.5kA 30мА Тип-A 230В City9 Set - C9D55625 APC

Автоматический выключатель дифференциального тока Systeme Electric c9d55625 - устройство для защиты человека от поражения электрическим током и электропроводки от перегрузок и коротких замыканий в однофазных сетях 230 В. Компактный двухполюсный аппарат с нейтральным проводником, рассчитанный на ток утечки 30 мА и номинальный ток 25 А, монтируется на DIN-рейку и подходит для бытовых и коммерческих установок.

Назначение и область применения

Выключатель автоматический дифференциального тока Systeme Electric c9d55625 предназначен для защиты людей от поражения электрическим током при прямом контакте с токоведущими частями. Он также защищает электропроводку от повреждений из-за перегрузок и коротких замыканий. Применяется в распределительных щитках жилых домов, офисов, магазинов и других объектов с однофазной сетью 230 В. Особенно актуален для зон с повышенной опасностью - ванных комнат, кухонь, подвалов, мест с возможным попаданием воды.

Технические характеристики

• Тип устройства: автоматический выключатель дифференциального тока (АВДТ)
• Количество полюсов: 2 (1 фаза + N)
• Номинальный ток: 25 А
• Ток утечки: 30 мА - чувствительность, обеспечивающая безопасность человека
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современных приборов с импульсными источниками питания)
• Номинальное напряжение: 230 В AC
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при высоких токах КЗ
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, нагреватели, насосы)
• Время отключения: без выдержки - срабатывает сразу при превышении порога утечки
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения
• Частота: 50 Гц
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от пыли и влаги
• Ширина по модулям: 2 М (стандартная ширина одного модуля - 17,5 мм)
• Глубина монтажа: 45 мм
• Класс токоограничения: 3 - быстрое ограничение тока КЗ, снижающее тепловую нагрузку
• Категория перенапряжения: IV - предназначено для установки на входе в помещение или в распределительном щите
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыленности

Совместимость и монтаж

Устройство совместимо со стандартной DIN-рейкой шириной 35 мм. Для монтажа достаточно зафиксировать корпус на рейке до характерного щелчка. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами в щитке. Подключение выполняется через надёжные клеммы с зажимом для проводов сечением до 25 мм2. Нейтральный проводник проходит через аппарат полностью - не отключается при срабатывании, что соответствует требованиям безопасности. Кнопка «T» (Test) позволяет ежемесячно проверять исправность дифференциальной защиты - нажмите её, чтобы убедиться, что устройство отключится.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Systeme Electric c9d55625 соответствует международному стандарту IEC/EN 61009-1 для устройств типа A. Его класс токоограничения 3 и категория перенапряжения IV гарантируют надёжную работу даже при резких скачках напряжения. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешней среды - поэтому устройство устанавливается только внутри закрытых щитов. Соответствие нормам делает его подходящим для обязательного использования в новых и реконструируемых электроустановках согласно ПУЭ.

Преимущества

• Защита от всех видов токов утечки - включая пульсирующие постоянные (тип A), которые возникают от светодиодных светильников, зарядных устройств и другой современной техники
• Высокая отключающая способность 4,5 кА - обеспечивает безопасность даже при аварийных режимах в старых сетях
• Компактная форма (2 модуля) экономит место в щитке
• Надёжные клеммы с хорошим контактным давлением - минимизируют риск нагрева и окисления
• Кнопка тестирования - позволяет регулярно контролировать работоспособность без специнструментов

Ограничения применения

• Не подходит для трёхфазных сетей - только для однофазных 230 В
• IP20 требует установки только во внутренних щитах; нельзя использовать на улице или в сырых местах без дополнительной защиты
• Характеристика «C» не оптимальна для мощных двигателей с высоким пусковым током - для них лучше выбрать тип D
• Не защищает от переполюсовки или потери нулевого провода - требуется отдельная защита в системе TN-C-S
• Не является УЗО-дифавтоматом с функцией защиты от перенапряжения - для этого нужны дополнительные устройства

Примеры использования

• Щиток квартиры - защита розеточных групп в ванной и кухне
• Офисный щит - питание компьютеров, принтеров, зарядных станций
• Магазин - освещение, холодильные камеры, кофе-машины
• Подъездный щит - защита этажной группы розеток
• Лаборатории и мастерские - оборудование с импульсными блоками питания

Практические советы

• Выбирая этот выключатель автоматический дифференциального тока, убедитесь, что ваша сеть имеет заземление - иначе защита будет неполной
• Проверяйте кнопку Test хотя бы раз в месяц - особенно перед сезоном повышенной нагрузки
• При замене старого УЗО учитывайте глубину монтажа (45 мм): новый аппарат должен поместиться в щитке без перегрузки
• Не используйте для защиты цепей с постоянным током - он работает только с переменным (AC)
• Если в щитке много таких устройств, размещайте их с учётом доступа к кнопке теста - удобство обслуживания важнее плотности компактности
• Для оборудования с высоким пусковым током (электромоторы, компрессоры) выбирайте другую характеристику - C здесь уже предельно осторожна
