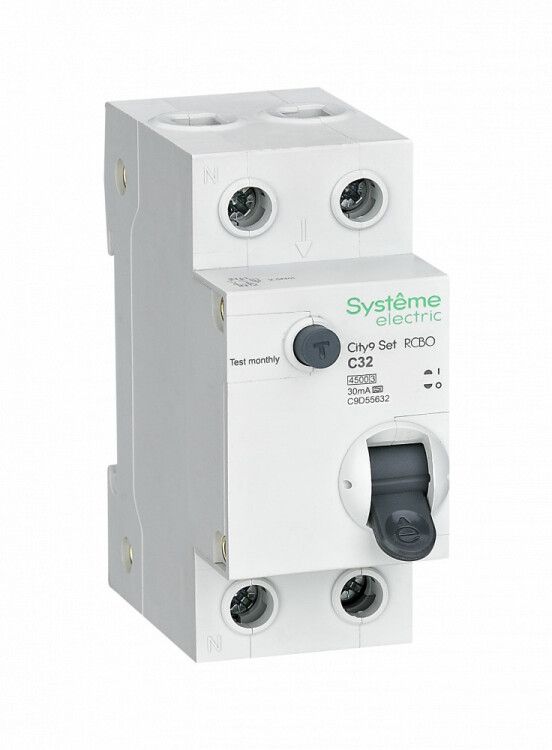

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 32А 4.5kA 30мА Тип-A 230В City9 Set - C9D55632 APC

Автоматический выключатель дифференциального тока City9 Set/SE c9d55632 сочетает функции защиты от перегрузок, коротких замыканий и поражения электрическим током. Этот двухполюсный аппарат (1P+N) предназначен для установки в бытовых и административных электросетях 230 В переменного тока, обеспечивая безопасность людей и оборудования.

Назначение и область применения

City9 Set/SE c9d55632 используется для защиты электрических цепей от:

• перегрузок и коротких замыканий - благодаря тепломагнитному расцепителю с характеристикой C;
• поражению электрическим током - за счет чувствительности к утечкам 30 мА, что соответствует требованиям безопасности для человека;
• повреждениям оборудования - при возникновении импульсных или постоянных токов утечки типа A (например, от устройств с выпрямителями: зарядные станции, компьютеры, светодиодные светильники).

Подходит для установки в распределительных щитах жилых домов, офисов, школ, медицинских учреждений и других объектов с однофазной сетью 230 В.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Номинальный ток: 32 А - максимальный длительно допустимый ток нагрузки
• Дифференциальный ток утечки: 30 мА - порог срабатывания при контакте человека с токоведущими частями
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки
• Отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания
• Характеристика расцепления: C - оптимальна для нагрузок с умеренным пусковым током (освещение, электроинструмент, насосы)
• Количество полюсов: 2 (1P+N) - размыкаются фаза и ноль одновременно
• Ширина модуля: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного внутреннего объема щита
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Изоляция: 500 В - гарантирует надежную изоляцию между контактами
• Импульсное напряжение: 4 кВ - выдерживает скачки напряжения (молнии, коммутационные броски)
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в распределительном щите
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий риск повреждения проводки

Совместимость и монтаж

City9 Set/SE c9d55632 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 45 мм. Обеспечивается механическая совместимость со всеми популярными сериями щитов (IEC 60898). Наличие коммутируемого нулевого провода позволяет полностью отключить цепь при аварии - важное преимущество для систем с повышенными требованиями к безопасности.

Клеммы выполнены в виде зажимов с защитным кожухом - предотвращают случайное прикосновение к токоведущим элементам во время обслуживания. Подключение проводов - до 25 мм2 медных жил.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 61009-1 и IEC/EN 60947-2. Применяет принцип двойной защиты: магнитный расцепитель для КЗ, тепловой - для перегрузок, дифференциальное реле - для утечек. Кнопка TEST позволяет ежемесячно проверять исправность дифференциальной защиты без внешних приборов.

Преимущества

• Защита от всех видов опасных токов утечки - включая импульсные (тип A), которые не ловят обычные устройства типа AC
• Полное отключение нуля при срабатывании - исключает потенциально опасное напряжение на оборудовании после отключения
• Высокая классификация по перенапряжению (Cat. IV) и токоограничению (Class 3) - увеличивает срок службы и надежность в условиях нестабильной сети
• Компактная форма (2 модуля) - экономит место в щите
• Надежные клеммы с защитой - минимизируют риск ошибок при монтаже

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с постоянным током - работает только с переменным током 50 Гц
• Не подходит для защиты мощных двигателей с высоким пусковым током - характеристика C может давать ложные срабатывания; для таких задач лучше использовать B или D
• Не заменяет УЗО + автомат - это уже интегрированное решение, но нельзя использовать его как обычный автомат без дифзащиты

Примеры использования

• Щиток квартиры - защита розеточных групп в ванной, кухне, детской комнате
• Электрощит офиса - питание компьютеров, принтеров, серверов
• Система освещения с LED-светильниками - особенно актуально, так как они генерируют импульсные утечки
• Зарядные устройства для электромобилей и электроскутеров
• Оборудование с преобразователями частоты, ИБП, бытовые приборы с электроникой

Практические советы

• Проверяйте работу кнопки TEST хотя бы один раз в месяц - это единственный способ удостовериться, что защита активна
• При проектировании щита учитывайте глубину монтажа (45 мм) - недостаточно места может помешать закрыванию крышки
• Не используйте этот АВДТ для защиты трехфазных цепей - он рассчитан только на 230 В и 1P+N
• При замене старого УЗО на City9 Set/SE c9d55632 убедитесь, что новый аппарат имеет ту же ширину (2 модуля) и аналогичную номинальную мощность
• Для цепей с большим количеством электроники (например, IT-оборудование) выбирайте именно тип A - тип AC не сработает на постоянные составляющие утечки
