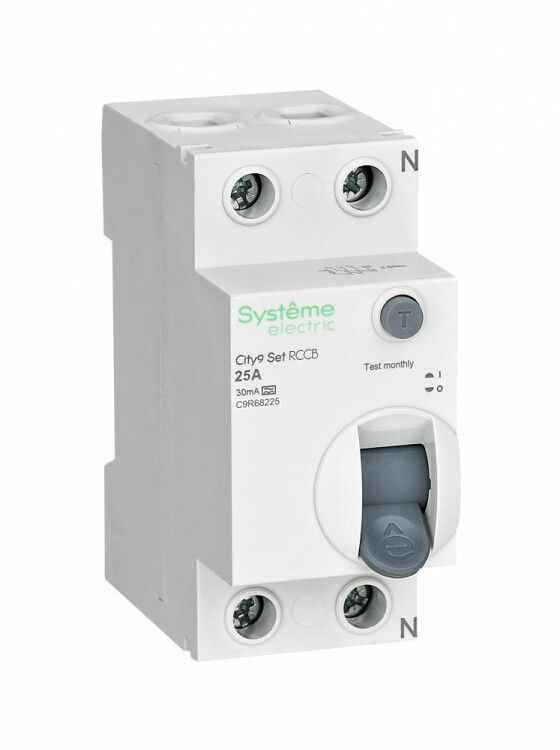

Выключатель дифференциального тока (УЗО) 2п 25А 30мА тип A City9 Set 230В SE C9R68225 APC

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 30 мА тип A 230 В от бренда Systeme Electric - это надёжное устройство защиты от поражения электрическим током, предназначенное для установки в распределительных щитах жилых и коммерческих объектов. Артикул c9r68225 соответствует серии City9 SET и обеспечивает защиту при утечках тока до 30 мА.

Назначение и область применения

Этот УЗО защищает людей от поражения электрическим током при прямом или косвенном контакте с токоведущими частями. Он реагирует на дифференциальный ток - разницу между токами в фазе и нуле - и отключает цепь при её превышении выше 30 мА. Подходит для защиты групповых цепей освещения, розеток, бытовой техники и оборудования в помещениях с повышенной опасностью (ваннные комнаты, кухни, подвалы). Также применяется в системах питания с однофазным напряжением 230 В.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может проводить без перегрева
• Дифференциальный ток срабатывания: 30 мА - чувствительность, обеспечивающая безопасную защиту человека
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, инверторов)
• Отключающая способность при КЗ: 6 кА - способность безопасно прервать ток короткого замыкания
• Напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция внутри устройства
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высокочастотным скачкам напряжения (молнии, коммутационные помехи)
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли; предназначено для внутренней установки в закрытые щиты
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного свободного пространства в щите

Совместимость и монтаж

УЗО c9r68225 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение возможно как сверху, так и снизу - гибкость позволяет удобно организовать проводку в плотных щитах. Для работы требуется подключение фазы и нуля - устройство двухполюсное, поэтому оба провода проходят через него. Никаких внешних источников питания не требуется - аппарат полностью электромеханический, работает даже при отсутствии напряжения в сети. Клеммы имеют защитные крышки, предотвращающие случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность УЗО. Тип А гарантирует соответствие современным нормам безопасности для помещений с оборудованием на основе полупроводниковых элементов (стиральные машины, компьютеры, LED-освещение, EV-зарядки). Кнопка TEST позволяет ежемесячно проверять исправность механизма - при нажатии создаётся искусственная утечка, и УЗО должно отключиться.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, работает даже при обрыве нуля
• Защита типа А - актуальная для современной техники с импульсными источниками питания
• Фирменные безопасные клеммы - снижают риск плохого контакта и нагрева
• Явная индикация состояния - положение рычага показывает, включен ли прибор или он отключился из-за утечки
• Совместимость со всей серией City9 SET - легко дополнять щит другими автоматами и УЗО этой же линейки

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - необходимо использовать в паре с автоматическим выключателем (например, на 25 А)
• IP20 - нельзя устанавливать во влажных местах вне щита (например, на улице или в бане без корпуса)
• Не подходит для трёхфазных сетей - только для однофазных 230 В
• Не рекомендуется применять в цепях с высоким уровнем фоновой утечки (например, старые системы с поврежденной изоляцией), так как возможны ложные срабатывания

Примеры использования

• Щит квартиры - защита всех розеточных групп в спальне, гостиной и детской комнате
• Кухонная группа - отдельное УЗО для плиты, холодильника, микроволновки
• Ванная комната - обязательная защита розеток рядом с раковиной и душевой кабиной
• Рабочий цех - питание электроинструментов с частотными преобразователями
• Автомобильные сервисы - зарядные станции для электрокаров с одиночным УЗО на каждую точку

Практические советы

• Перед установкой обязательно проверьте состояние изоляции проводки - высокий уровень фоновой утечки вызовет постоянные отключения
• При монтаже соблюдайте полярность: фаза и ноль должны быть правильно подключены - неверное подсоединение может сделать УЗО некорректным
• Используйте УЗО только после автомата - чтобы при КЗ сработал именно автомат, а не УЗО
• Проверяйте работу кнопкой TEST хотя бы один раз в месяц - особенно перед сезоном повышенной нагрузки
• Учитывайте глубину монтажа (45 мм): выбирайте щит с запасом по глубине, чтобы не было давления на заднюю стенку
• Для больших домов используйте несколько УЗО вместо одного - это повысит надёжность и позволит найти место утечки быстрее
