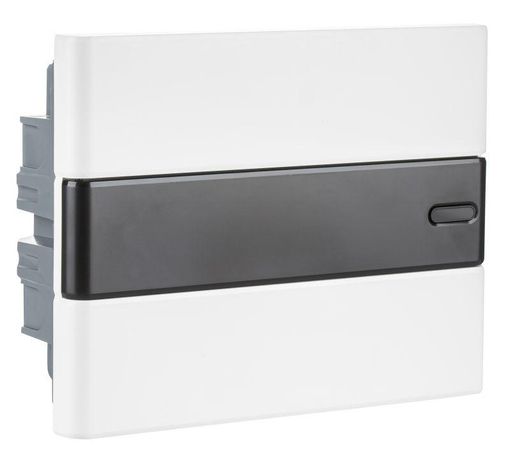

Щит распределительный встраиваемый ЩРВ-П-12 12 мод. IP40 | Б0052633 BOXF-12-p-f-t Trend ЭРА

Щит распределительный встраиваемый ЩРВ-П-12 BOXF-12-p-f-t IP40 от ЭРА предназначен для компактной внутренней установки в стену и сборки автоматических выключателей, УЗО и других модульных устройств. Подходит для домашних и коммерческих электросетей до 400 В. Корпус выполнен из самозагасающего пластика, обеспечивает надежную защиту оборудования и пользователей.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-12 BOXF-12-p-f-t IP40 используется для размещения модульных аппаратов защиты: автоматов, УЗО, реле напряжения, счетчиков и других устройств на DIN-рейке. Предназначен для распределения электроэнергии внутри помещений и защиты цепей от перегрузок и коротких замыканий. Применяется в жилых домах, квартирах, офисах, торговых помещениях, спортивных комплексах и на объектах инфраструктуры. Не рекомендован для уличного монтажа или мест с высокой влажностью.

Технические характеристики

• Количество модулей DIN: 12 (стандарт 17,5 мм каждый)
• Способ монтажа: скрытая установка в стену
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Тип крышки: поворотная дверца с защелкой
• Количество рядов: один
• Монтажная глубина: 66 мм - требует соответствующего углубления в стене
• Цвет: белый
• DIN-рейка: встроенная, съемная, фиксируется винтами

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-12 BOXF-12-p-f-t IP40 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Для монтажа требуется подготовить нишу в стене глубиной не менее 66 мм. Крышка открывается на шарнире, что позволяет удобно работать с оборудованием. DIN-рейка легко снимается - это упрощает предварительную сборку аппаратов вне щита. Кабели заводятся через готовые входные отверстия в задней стенке. Необходимо использовать кабельные вводы подходящего диаметра для герметизации проводов.

Безопасность и стандарты

Корпус изготовлен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупным мусором, но не предназначена для защиты от влаги. Щит распределительный встраиваемый ЩРВ-П-12 BOXF-12-p-f-t IP40 не имеет сертификата для использования во взрывоопасных зонах или в условиях повышенной влажности. Соответствует общим нормам ГОСТ для внутреннего распределительного оборудования.

Преимущества

• Удобная съемная DIN-рейка - можно собирать схему заранее, затем вставлять в щит
• Глубина 66 мм оптимальна для современных модульных устройств без лишнего объема
• Пластиковый корпус не проводит ток и не нагревается при работе
• Фиксация дверцы на защелках - исключает случайное открытие
• Чистый белый цвет хорошо сочетается с интерьером

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью (ванная, баня, подвалы без гидроизоляции)
• IP40 не защищает от брызг и пыли - нельзя устанавливать в открытых зонах или на улице
• Ограниченное количество модулей (12) - не подходит для сложных систем с большим числом защит
• Не предусматривает возможность последующего увеличения глубины или количества рядов

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 8–10 группами освещения и розеток
• Подъездный щит в многоквартирном доме для распределения энергии между несколькими этажами
• Локальный щит в офисе для питания компьютеров, принтеров и кондиционера
• Индивидуальные системы управления в частном доме: теплый пол, насосы, освещение участка

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 66 мм, иначе щит не войдет
• Используйте кабельные вводы с уплотнителями, чтобы избежать попадания пыли в корпус
• Собирайте схему на снятой DIN-рейке - так проще подключить все провода и проверить работу перед установкой
• Не перегружайте щит: 12 модулей - это максимум; если нужно больше - выбирайте модель с 18 или 24 модулями
• При закладке в стену используйте раствор с минимальной усадкой - иначе щит может перекоситься
